不装了，摊牌了

Excel与AutoCAD之间的“暗通款曲”一直被掩饰得很好，可是纸里总是包不住火的，若要人不知除非己莫为，一起来盘点一下A&E之间的那些惯用伎俩吧。

EXCEL


Excel

Excel系出名门，MS Office门电子表格分舵舵主，广泛应用的表格、数据处理软件。

在与外部程序的联系中，Excel和AutoCAD的关系非比寻常，在CAD中既可以导入Excel数据，也可以导出为Excel格式，甚至可以实现两者之间的同步。

导入篇：从Excel导入到AutoCAD，选择性粘贴

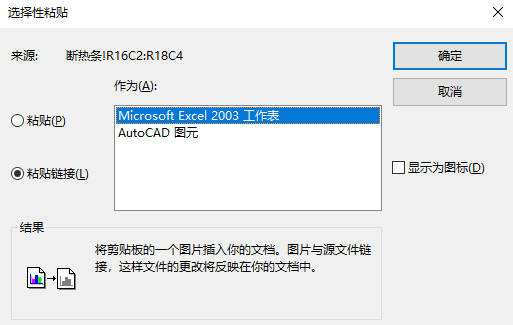

选择性粘贴

选择性粘贴既可以嵌入文件数据，也可以链接文件数据，链接的数据在打开图形时更新。

将对象复制到剪贴板时，将以所有可调用的格式存储信息。

将剪贴板中的内容粘贴到图形中时，可从可用格式中选择，选择性粘贴即因此而得名。

PASTESPEC选择性粘贴操作，可以将Excel的内容以数据的形式粘贴到AutoCAD的工作环境中。

除了粘贴为“工作表”还可以粘贴为“AutoCAD图元”，无特殊要求的情况下，建议选择前者。

两者的区别在于，前者除了可以保留excel中的格式之外，还可以实现从AutoCAD到Excel的逆向通信，双击粘贴的连接对象，在Excel中进行内容编辑。

而后者，则将Excel中的对象转化为AutoCAD图形对象，确切地说是转换为CAD中的表格，同样可以进行各种编辑、运算等等，但是方便程度明显弱于Excel。

导出篇：从AutoCAD到Excel，数据提取

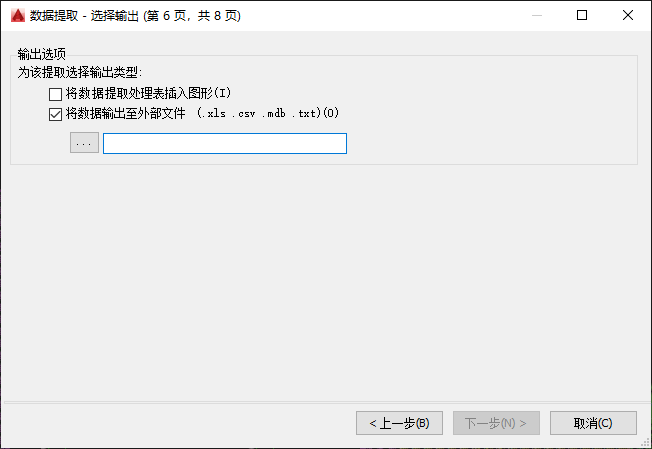

导出为外部文件

从CAD导出统计数据，通过“数据提取”功能来实现。

使用数据提取向导选择数据源（图形），以从选定的对象中提取特性数据。

用户可以将数据输出到表格或外部文件。

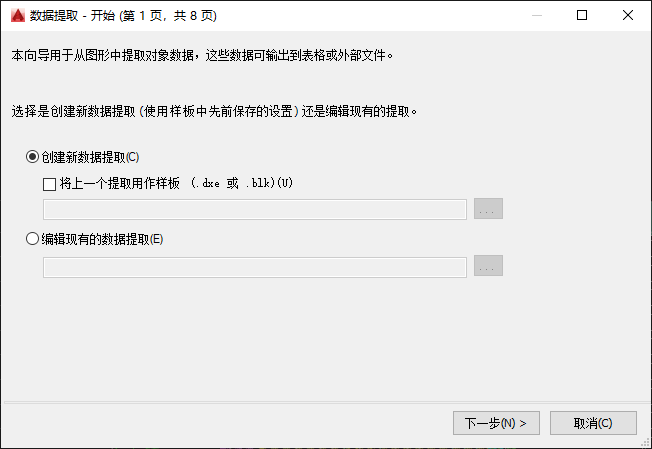

数据提取

数据提取向导将指导用户完成以下过程：

  • 选择数据源（可以是图形、图形集或文件夹）
  • 过滤提取的对象（非块和块），然后选择从中提取数据中的特性。
  • 组织并优化提取的数据。
  • 将 Excel 电子表格中的信息与提取的数据合并
  • 选择数据的输出格式（表格和/或外部文件）
  • 通过指定表格样式或选择现有的预先设定格式的表格，设置表格中提取数据的格式。

同步篇：AutoCAD与Excel的同步修改，数据链接管理器

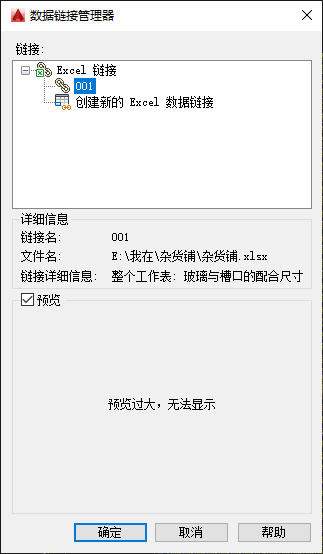

数据链接树状图

通过“数据链接管理器”可以创建、编辑和管理数据链接，而CAD和Excel之交背后的大佬也即将浮出水面，那就是AutoCAD的表格。

两者之间的互相认可，使得AutoCAD的数据既可以直接导出为Excel数据，还可以通过链接关系实现两者之间的同步修改。


在数据链接管理器的对话框中，除了显示包含在图形中的链接，还提供了用于创建新数据链接的选项。



Excel 链接：列出图形中所使用的Microsoft Excel 数据链接

如果图标显示已链接的链，则数据链接有效。

如果图标显示已中断的链，则数据链接已中断。

创建新的 Excel 数据链接

启动一个对话框，可以在其中输入新数据链接的名称。创建名称后，将显示“新建 Excel 数据链接”对话框。

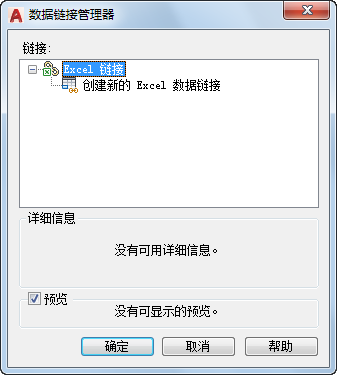

新建链接

详细信息：列出在以上树状图中选定的数据链接的信息。

预览：显示将在图形表中显示的链接数据的预览，如果当前未选择数据链接，则不会显示任何预览。
