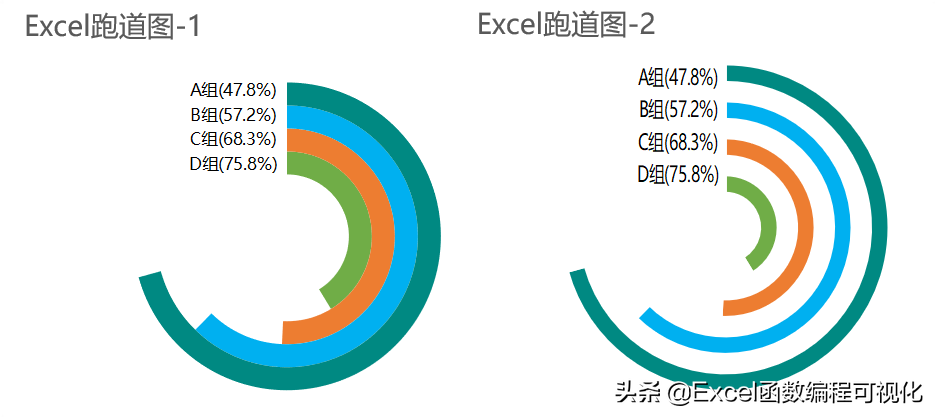

大家好我是小E，今天带来圆环图系列第三期，由圆环图演变而来的跑道图，如下所示：

通过圆环图的长短来展示数值的大小。

数据源准备

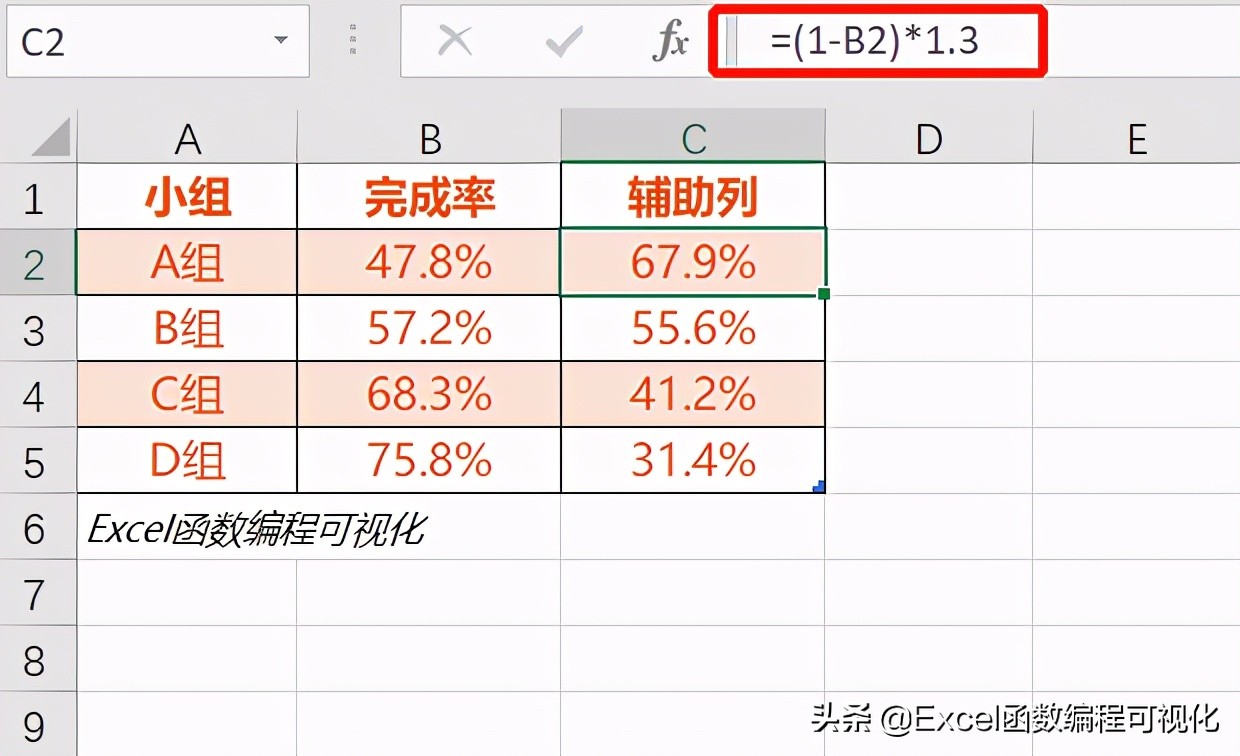

在插入圆环图之前，需要增加一列辅助列。

C2=（1-B2)*1.3

可以发现辅助列并不直接等于1减B列，而是结果乘以了一个系数（1.1至1.4皆可，视数据大小综合考虑），这样做的目的是为了使跑道图左侧留有足量的空白，好添加数据标签。

插入圆环图

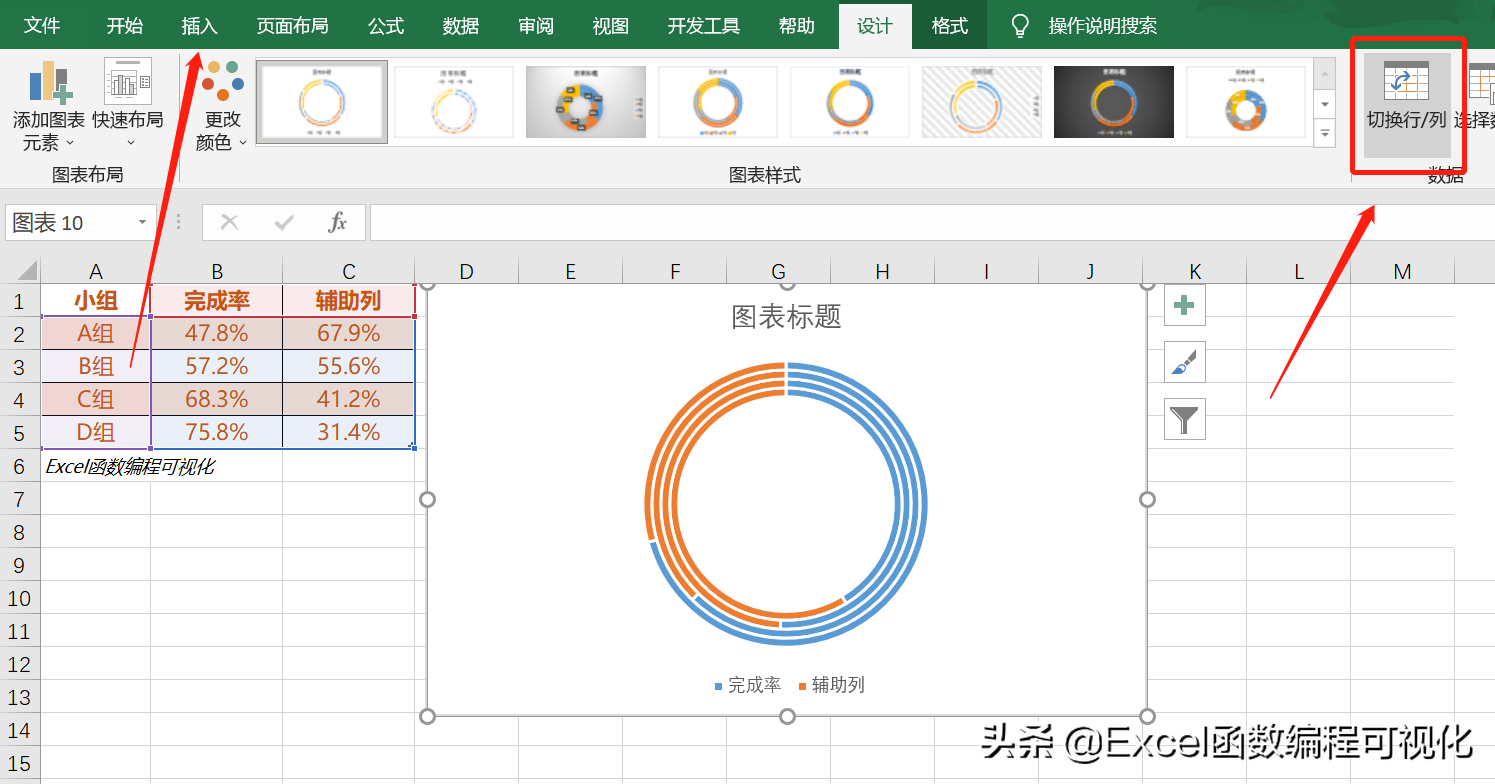

接着选中数据源，依次点击【插入】—【圆环图】，默认插入的圆环图只有2个圆环，接着需要点击“设计”中的“切换行/列”，最终结果如下图所示：

设置圆环大小

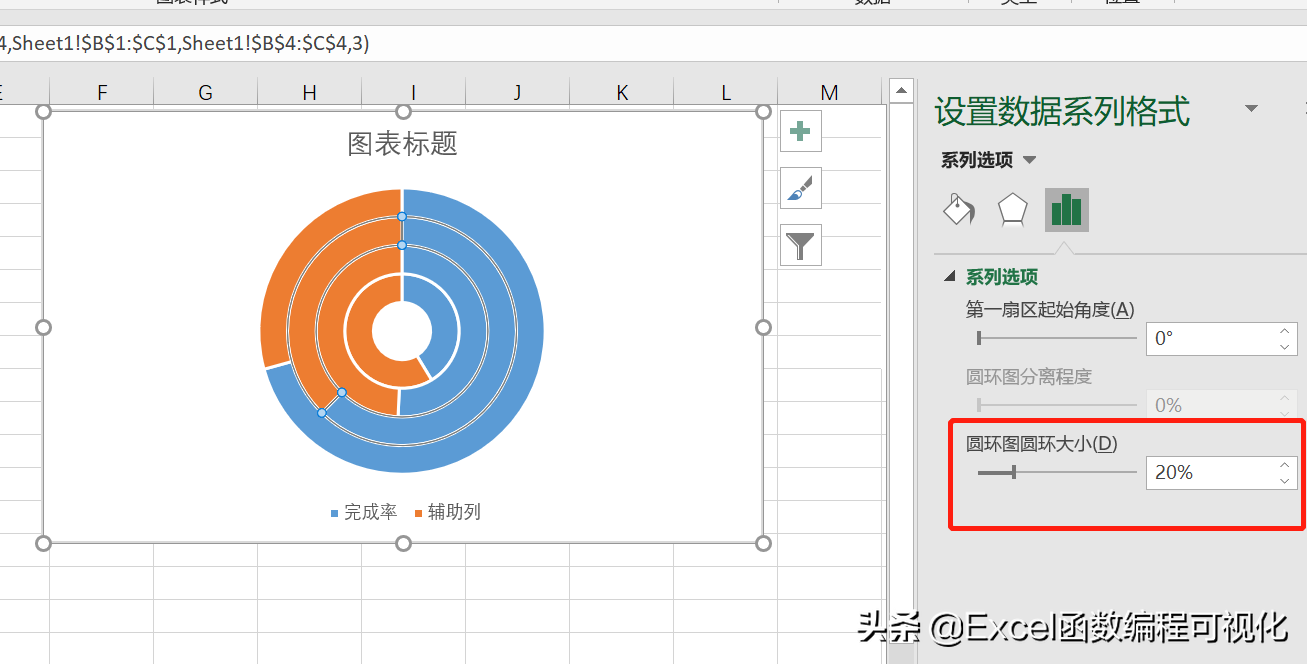

选中圆环图，按快捷键CTRL+1，或者右键选择“设置数据系列格式”，弹出右侧设置界面，在这里将“圆环图圆环大小”设置在20%左右，如下图所示：

辅助列填充为无色

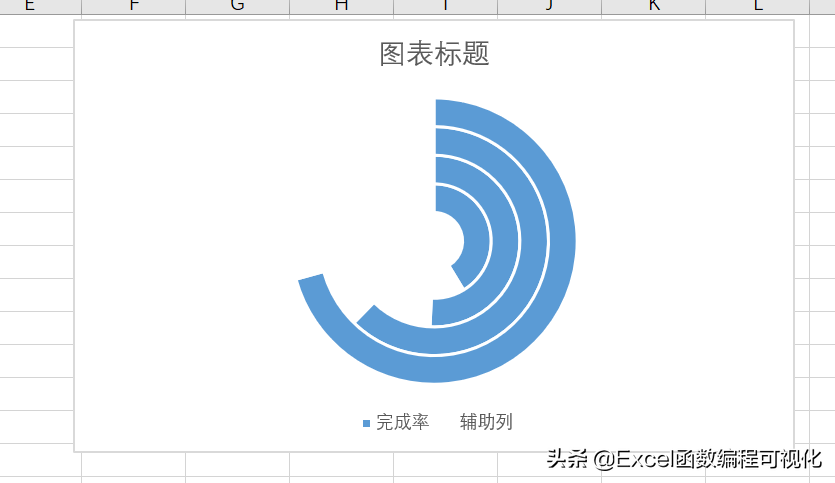

接着选中最外环的辅助列（黄色区域），将其形状填充为无填充色，再依次向内选中黄色区域，按快捷键F4，将其填充为无色，F4为重复上一步骤的意思，也就是填充为无色。

需要注意的是某些笔记本电脑F4需要搭配Fn组合使用。

填充不同小组颜色

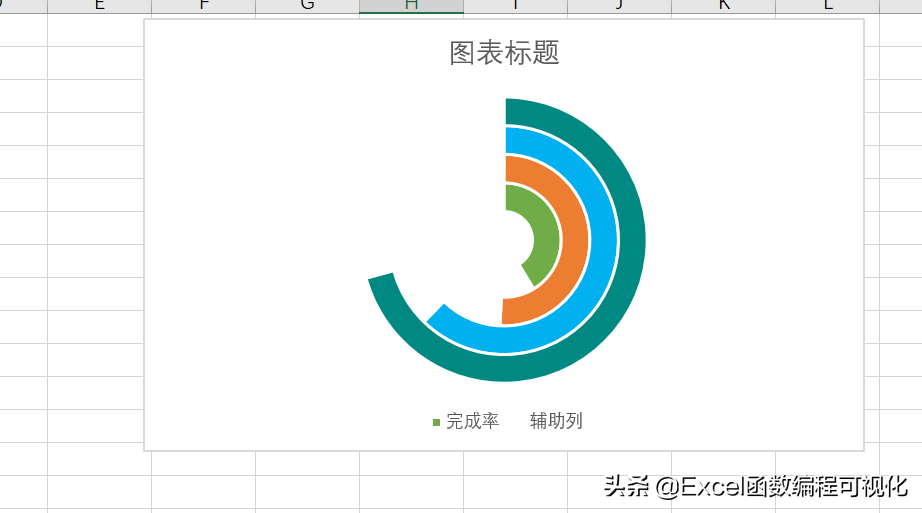

为了让小组间有所区分，这里再将不同小组填充为不同的颜色以便区分，如下图所示：

跑道图基本制作完成，接着添加数据标签。

添加数据标签

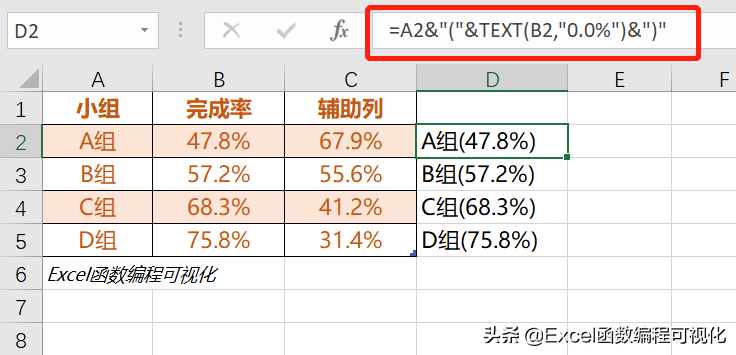

在单元格输入公式：

=A2&"("&TEXT(B2,"0.0%")&")"

这里TEXT是格式化函数，将数值格式化成百分比的形式。

将制作好的数据标签复制为图片，放置在跑道图的左侧，这样数据标签便添加完成。

如果使用图形自带数据标签的话，位置会位于各圆环的中间，不利用观察，这里我们用一个图片将数据标签放置于图形的左侧，这也就是为什么刚开始的辅助列数据源要×1.3，这样左侧有大量的空白可以放置数据标签。

添加间隔跑道图

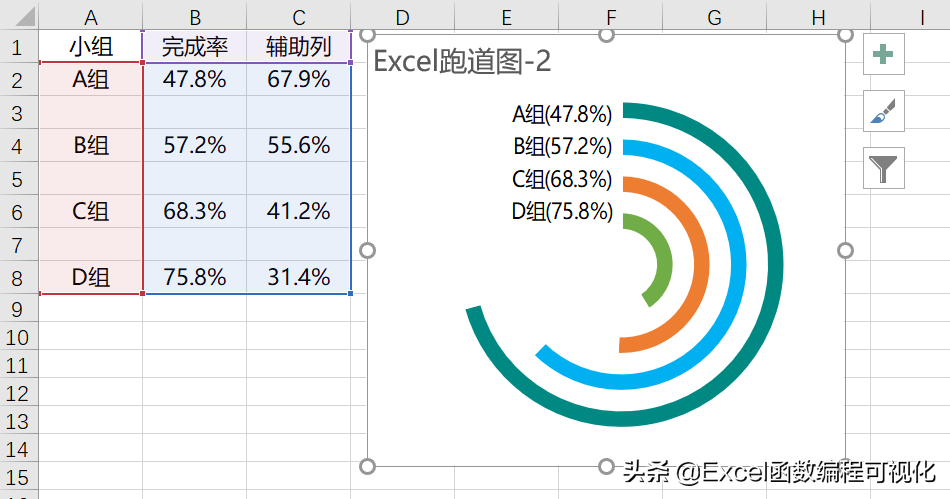

如果觉得各小组之间图形挨着太挤，可以将数据源中间插入空白行，这样制作出来的跑道图更加明朗。

整体来说跑道图制作并不复杂，关键在于图形的配色，跑道图推荐给大家，有兴趣的小伙伴们不妨一试~
