图片表格识别、提取和保存：python-opencv-pytesseract-csv

△ 一、先看看效果：

完整版

△ 二、点评：

1 这是一个完整版的教程，从图片处理、文字识别、数据保存和相关软件安装，比较完整，适合练手、学习。

2 文字中“男女”识别不出来，可能与我的调试没有到位，或者原图表格中的文字是粗体有关。

3 虽然有小bug，但是讲解清楚，注释详细，文章较长，适合收藏，慢慢学习。

△ 三、内容：

1 代码分步讲解，图文并茂。

2 完整代码（精简版）。

3 pytesseract软件安装，因为这个软件安装比较特殊，有时候可能会有一些麻烦，故我特别放在此处交代一下。

△ 四、代码分步讲解：

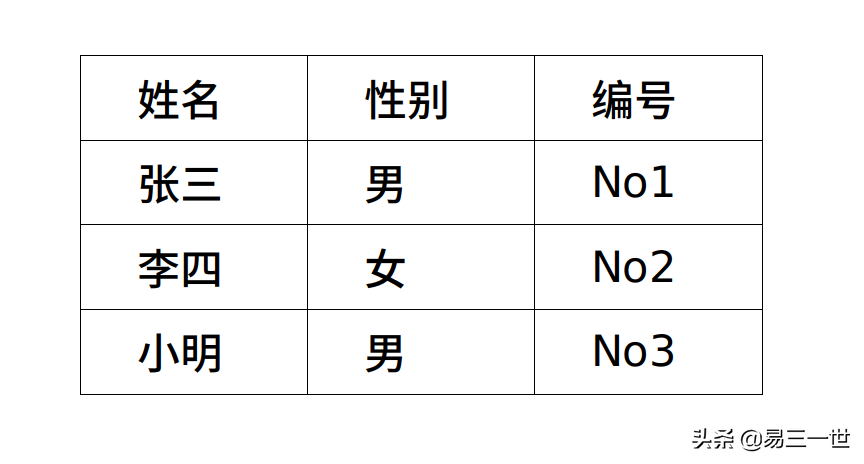

1 原图：abc.png

示范

2 第一步：导入模块

import re import cv2 import numpy as np import pytesseract

3 第二步：图片处理

# 2-1 读取识别图片的表格原图 src='/home/xgj/Desktop/png-table-word/120/img/abc.png' raw = cv2.imread(src, 1)

# 2-2 初步处理 # 灰度图片 gray = cv2.cvtColor(raw, cv2.COLOR_BGR2GRAY) # 二值化 binary = cv2.adaptiveThreshold(~gray, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY, 35, -5) #cv2.imshow("1", binary) #展示图片 #cv2.waitKey(0)

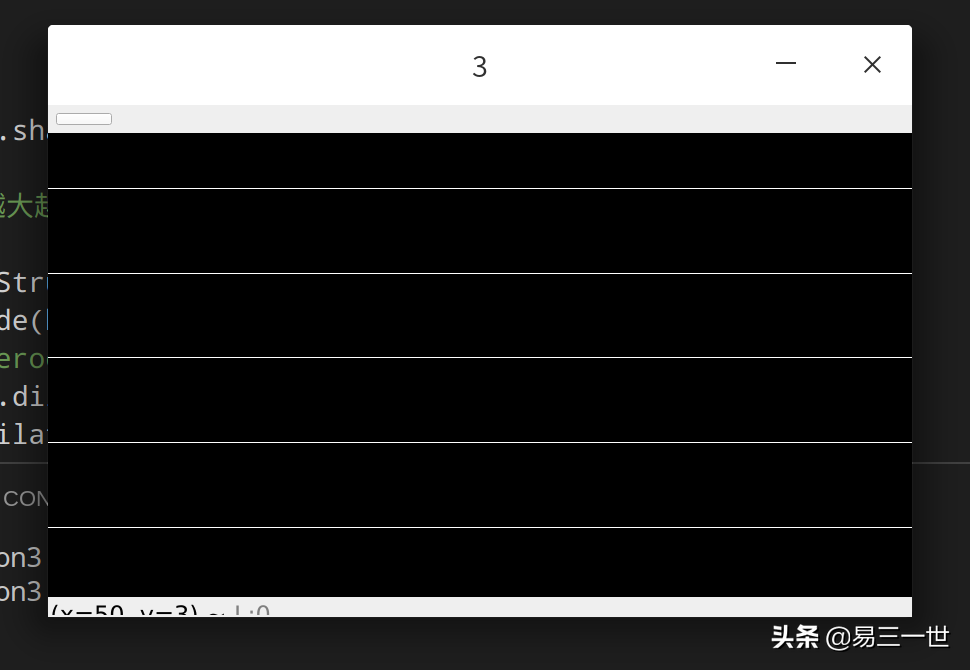

横线识别，很重要，scale = 18需要自己调节。

rows,cols=binary.shape # 需要自己调节-1 scale = 18 # 越大越容易识别文字横线，引起误差，22误差就大。 #识别横线 kernel = cv2.getStructuringElement(cv2.MORPH_RECT,(cols//scale,1)) eroded = cv2.erode(binary,kernel,iterations = 1) #cv2.imshow("2",eroded) dilatedcol = cv2.dilate(eroded,kernel,iterations = 10) #cv2.imshow("3",dilatedcol) #cv2.waitKey(0)

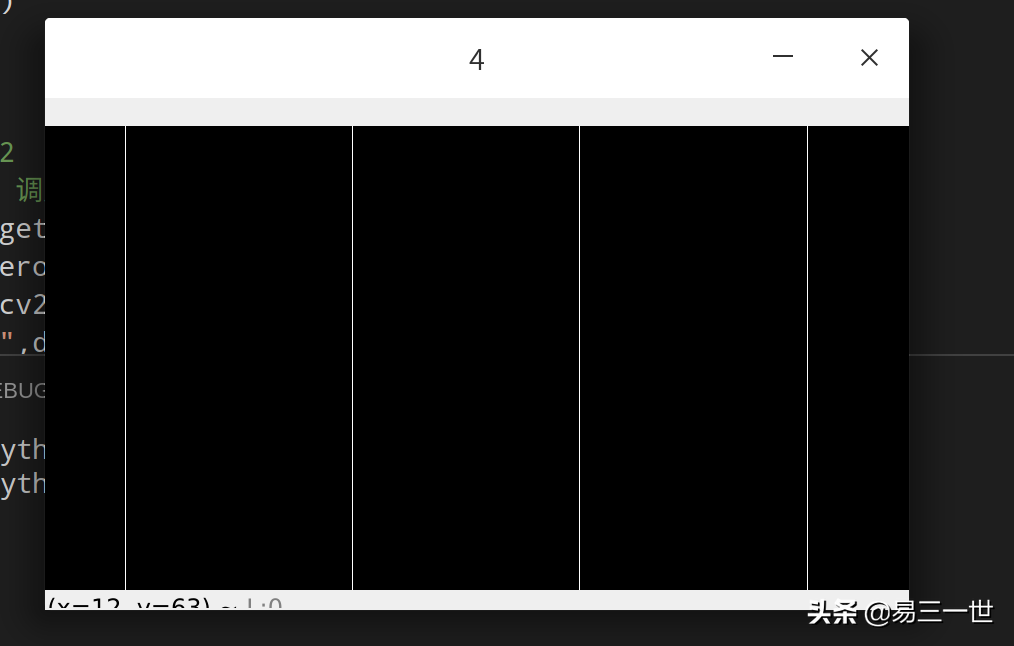

竖线识别，也是一样的。

# 2-4 识别竖线 # 需要自己调节-2 scale = 10 # 调成10，如果20太敏感了 kernel = cv2.getStructuringElement(cv2.MORPH_RECT,(1,rows//scale)) eroded = cv2.erode(binary,kernel,iterations = 1) dilatedrow = cv2.dilate(eroded,kernel,iterations = 10) #cv2.imshow("4",dilatedrow) #cv2.waitKey(0)

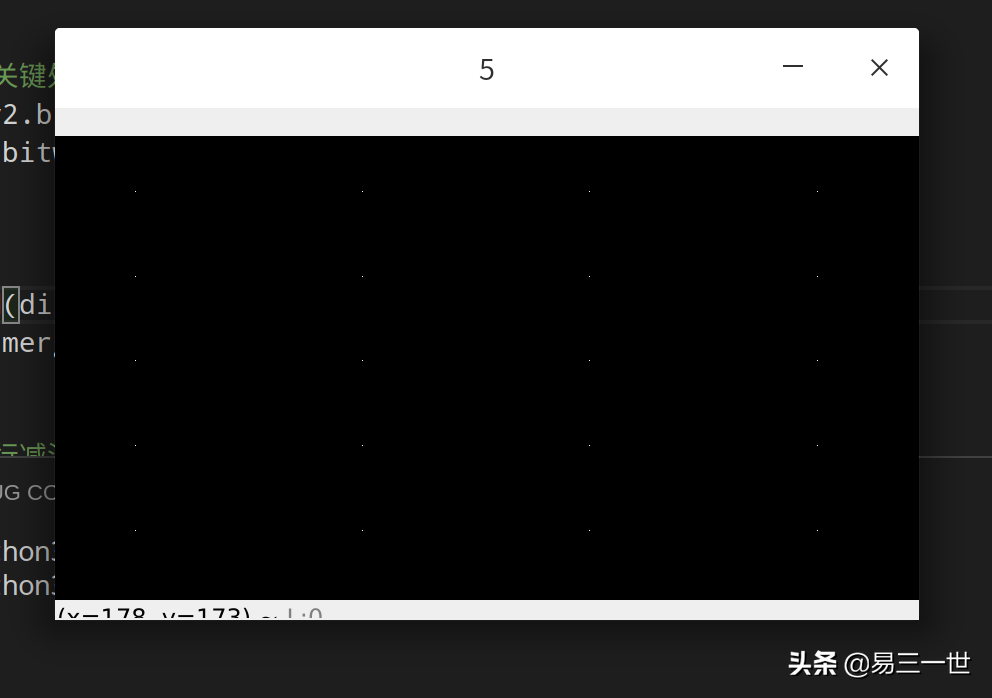

交点显示，很重要，容易遗漏。

# 2-5 标识交点，关键处，后面需要提取，用来截取小单元格 bitwiseAnd = cv2.bitwise_and(dilatedcol,dilatedrow) cv2.imshow("5",bitwiseAnd) cv2.waitKey(0)

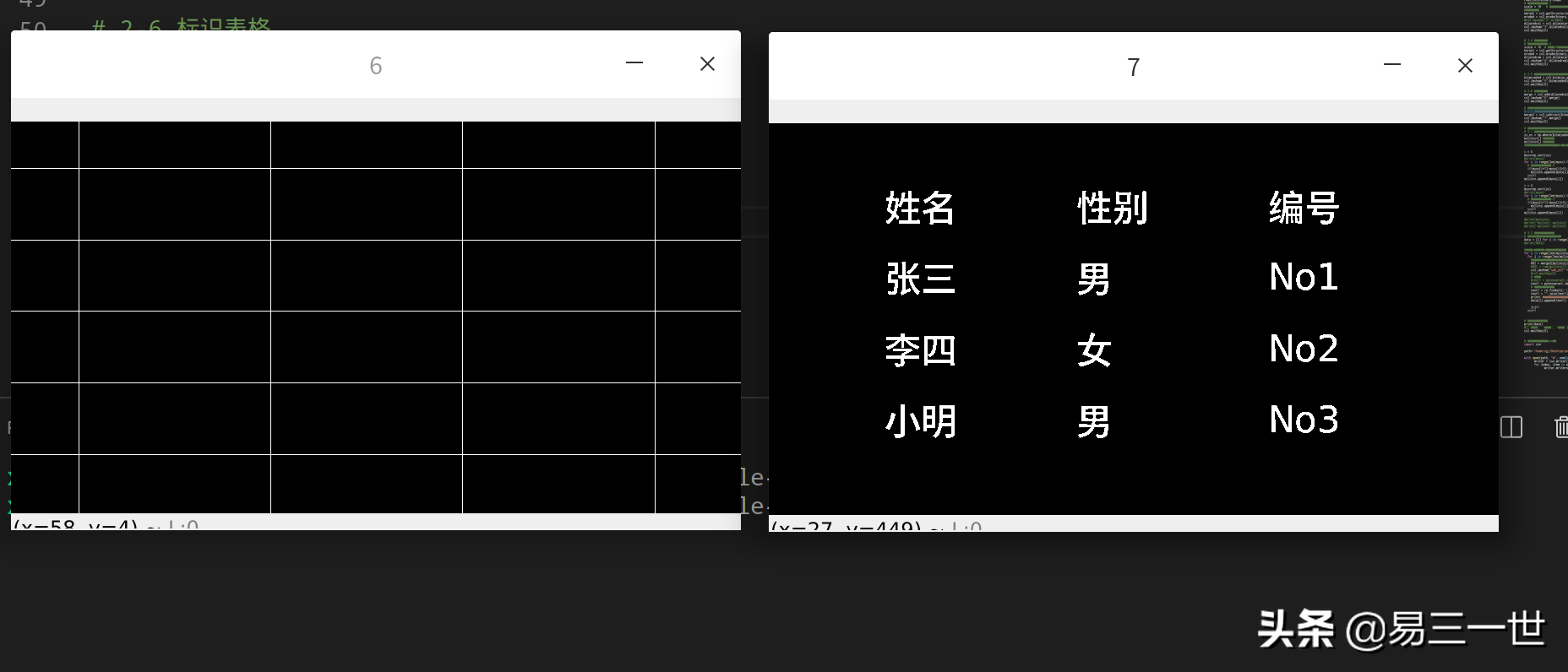

不清楚，自己操作后就知道了，还可以

# 2-6 标识表格 merge = cv2.add(dilatedcol,dilatedrow) cv2.imshow("6",merge) cv2.waitKey(0) # 查看效果，用于提取后的文字识别，很重要 # 2-7 两张图片进行减法运算，去掉表格框线 merge2 = cv2.subtract(binary,merge) cv2.imshow("7",merge2) cv2.waitKey(0)

第三步：获取左上角的交点，并截取每一个小单元格

# 3-1 识别黑白图中的白色交叉点，将横纵坐标取出 ys,xs = np.where(bitwiseAnd>0) mylisty=[] #纵坐标 mylistx=[] #横坐标 #通过排序，获取跳变的x和y的值，说明是交点 i = 0 myxs=np.sort(xs) #print(myxs) for i in range(len(myxs)-1): # 需要自己调节-3 if(myxs[i+1]-myxs[i]>5): # 自定义：5 mylistx.append(myxs[i]) i=i+1 mylistx.append(myxs[i]) i = 0 myys=np.sort(ys) #print(myys) for i in range(len(myys)-1): # 需要自己调节-3 if(myys[i+1]-myys[i]>5): #5 mylisty.append(myys[i]) i=i+1 mylisty.append(myys[i]) #print(mylisty) #print('mylisty',mylisty) #print('mylistx',mylistx) # 3-2 截取小单元格 # 定义一个空格数据列表 data = [[] for i in range(len(mylisty)-1)] #print(data) #循环y坐标，x坐标分割表格 for i in range(len(mylisty)-1): for j in range(len(mylistx)-1): #在分割时，第一个参数为y坐标，第二个参数为x坐标 ROI = merge2[mylisty[i]:mylisty[i+1],mylistx[j]:mylistx[j+1]] #ROI = raw[mylisty[i]:mylisty[i+1],mylistx[j]:mylistx[j+1]] # 原图识别率不高 cv2.imshow("sub_pic" + str(i) + str(j), ROI) #cv2.waitKey(0) # 识别 #text1 = pytesseract.image_to_string(ROI) #读取文字，此为默认英文 text1 = pytesseract.image_to_string(ROI, lang='chi_sim+eng') #读取文字，此为默认英文 # 去除特殊字符 text1 = re.findall(r'[^*"/:?\|<>″′‖〈n]', text1, re.S) text1 = "".join(text1) print('单元格图⽚信息：' + text1) data[i].append(text1) j=j+1 i=i+1 # 查看识别效果 print(data) #[['姓名', '性别', '编号'], ['张三', '', 'N01'], ['李四', '', 'N02'], ['小明', '', 'No3']] cv2.waitKey(0)

第四步：存入文件中

# 第四步：存入csv中 import csv path='/home/xgj/Desktop/png-table-word/120/data.csv' with open(path, "w", newline='') as csv_file: writer = csv.writer(csv_file, dialect='excel') for index, item in enumerate(data): writer.writerows([[item[0], item[1], item[2]]]) # 有三列，可以自己根据原表格定义

△ 五、完整代码：精简版

# -*- coding: utf-8 -*- # 第一步：导入模块 import re import cv2 import csv import numpy as np import pytesseract # 第二步：图片处理 # 2-1 读取识别图片的表格原图 src='/home/xgj/Desktop/png-table-word/120/img/abc.png' raw = cv2.imread(src, 1) # 2-2 初步处理 # 灰度图片 gray = cv2.cvtColor(raw, cv2.COLOR_BGR2GRAY) # 二值化 binary = cv2.adaptiveThreshold(~gray, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY, 35, -5) # 2-3 识别横线 rows,cols=binary.shape scale = 18 # 越大越容易识别文字横线，引起误差，22误差就大。 #识别横线 kernel = cv2.getStructuringElement(cv2.MORPH_RECT,(cols//scale,1)) eroded = cv2.erode(binary,kernel,iterations = 1) dilatedcol = cv2.dilate(eroded,kernel,iterations = 10) # 2-4 识别竖线 scale = 10 # 调成10，如果20太敏感了 kernel = cv2.getStructuringElement(cv2.MORPH_RECT,(1,rows//scale)) eroded = cv2.erode(binary,kernel,iterations = 1) dilatedrow = cv2.dilate(eroded,kernel,iterations = 10) # 2-5 标识交点，关键处，后面需要提取，用来截取小单元格 bitwiseAnd = cv2.bitwise_and(dilatedcol,dilatedrow) cv2.imshow("5",bitwiseAnd) cv2.waitKey(0) # 2-6 标识表格 merge = cv2.add(dilatedcol,dilatedrow) cv2.imshow("6",merge) cv2.waitKey(0) # 查看效果，用于提取后的文字识别，很重要 # 2-7 两张图片进行减法运算，去掉表格框线 merge2 = cv2.subtract(binary,merge) cv2.imshow("7",merge2) cv2.waitKey(0) # 第三步：获取左上角的交点，并截取每一个小单元格 # 3-1 识别黑白图中的白色交叉点，将横纵坐标取出 ys,xs = np.where(bitwiseAnd>0) mylisty=[] #纵坐标 mylistx=[] #横坐标 i = 0 myxs=np.sort(xs) for i in range(len(myxs)-1): if(myxs[i+1]-myxs[i]>5): # 自定义：5 mylistx.append(myxs[i]) i=i+1 mylistx.append(myxs[i]) i = 0 myys=np.sort(ys) for i in range(len(myys)-1): if(myys[i+1]-myys[i]>5): #5 mylisty.append(myys[i]) i=i+1 mylisty.append(myys[i]) # 3-2 截取小单元格 # 定义一个空格数据列表 data = [[] for i in range(len(mylisty)-1)] #循环y坐标，x坐标分割表格 for i in range(len(mylisty)-1): for j in range(len(mylistx)-1): #在分割时，第一个参数为y坐标，第二个参数为x坐标 ROI = merge2[mylisty[i]:mylisty[i+1],mylistx[j]:mylistx[j+1]] cv2.imshow("sub_pic" + str(i) + str(j), ROI) # 识别 text1 = pytesseract.image_to_string(ROI, lang='chi_sim+eng') #读取文字，此为默认英文 # 去除特殊字符 text1 = re.findall(r'[^*"/:?\|<>″′‖〈n]', text1, re.S) text1 = "".join(text1) print('单元格图⽚信息：' + text1) data[i].append(text1) j=j+1 i=i+1 cv2.waitKey(0) # 第四步：存入csv中 # 自定义存入文件地址和文件名 path='/home/xgj/Desktop/png-table-word/120/data.csv' # 写入 with open(path, "w", newline='') as csv_file: writer = csv.writer(csv_file, dialect='excel') for index, item in enumerate(data): writer.writerows([[item[0], item[1], item[2]]]) # 有三列，可以自己根据原表格定义

△ 六、pytesseract安装：

1、先安装tesseract-ocr：

sudo apt-get install tesseract-ocr # 本机是deepin-linux操作系统

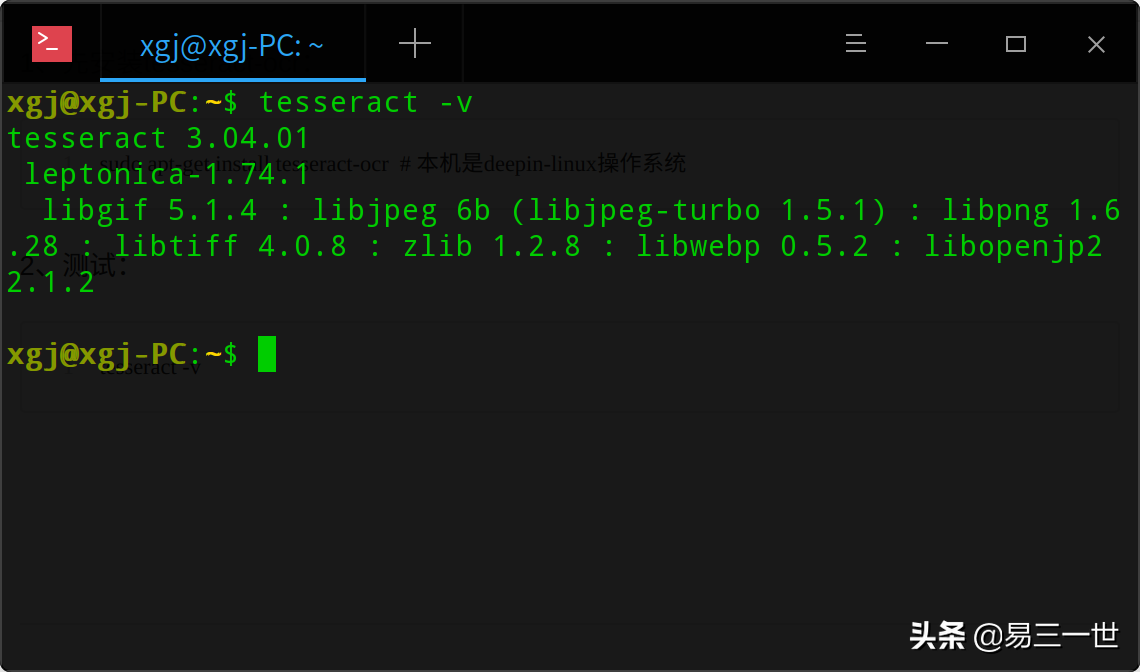

2、测试：

tesseract -v
