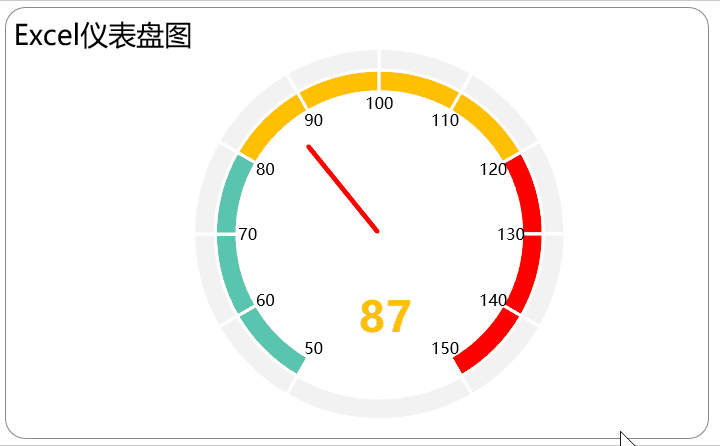

hello大家好，我是小E，今天带来圆环图系列第六期，仪表盘图，如下图所示：

最大的亮点就是标签的颜色可随着数字大小变化而变化。

数字小于80显示绿色；数字超过80，显示黄色；数字超过120，显示红色。

准备数据源

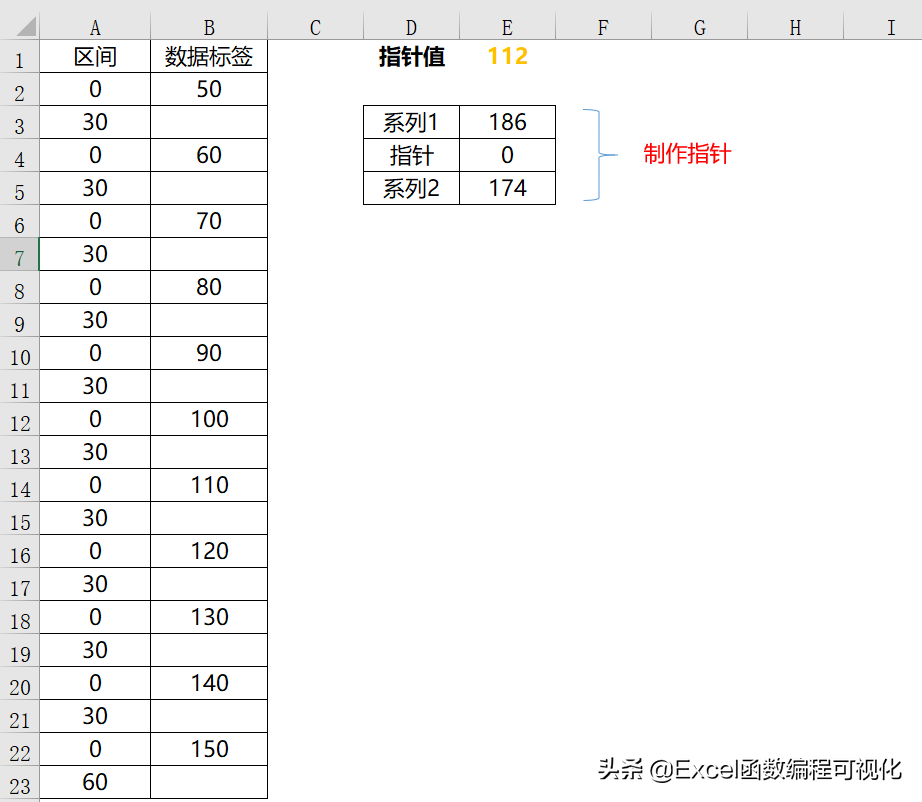

A列数据源是为了制作圆环图，B列数据标签主要是显示圆环图的刻度；E1单元格是指针的数值；下方三行数据是为了制作指针，其中系列1的值=(E1-50)*300/100，指针的值为0，系列2 的值为=360-E3-E4。

数据源准备完毕，接着插入圆环图。

插入圆环图

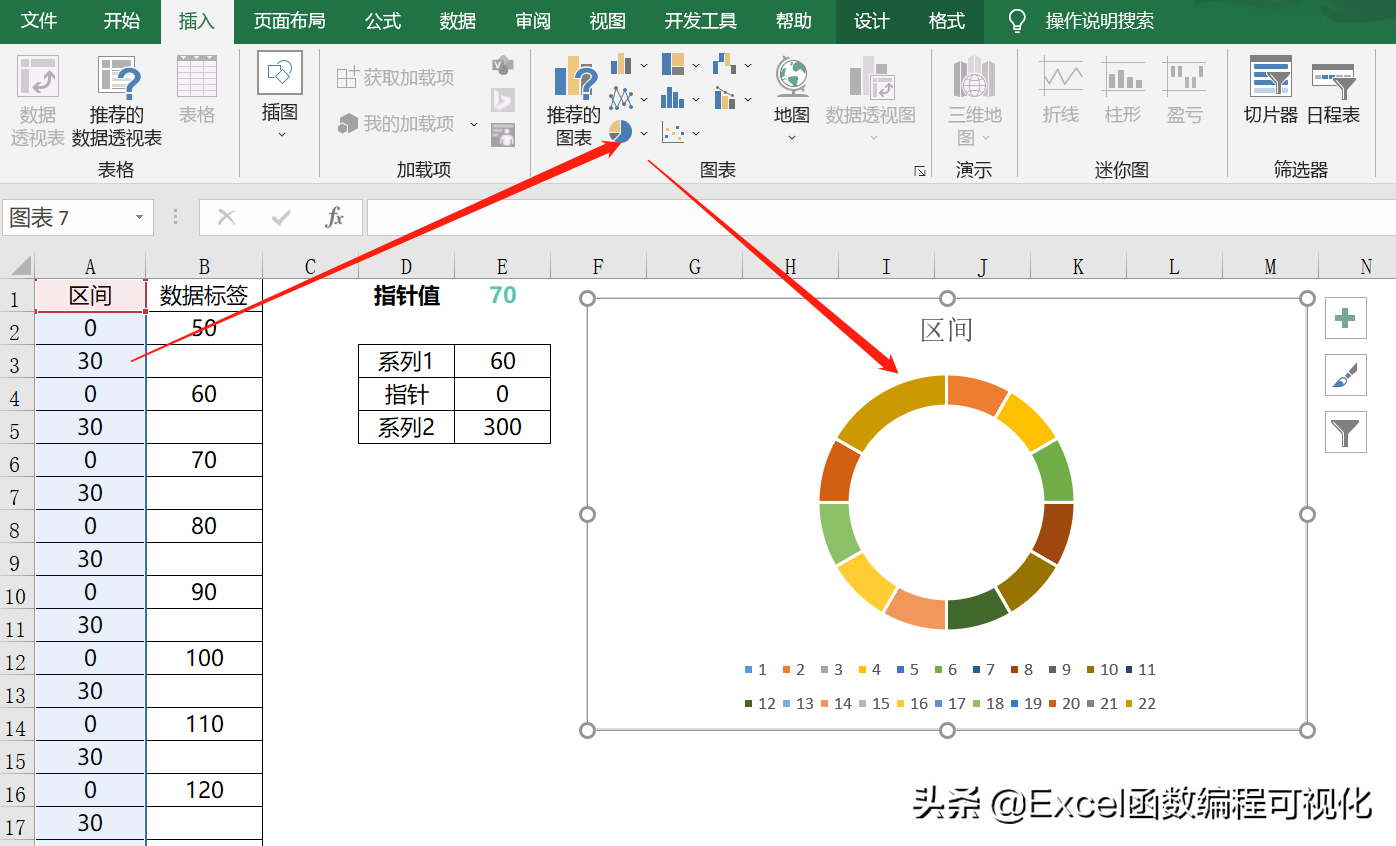

选中A列数据源，点击【插入】—【圆环图】。

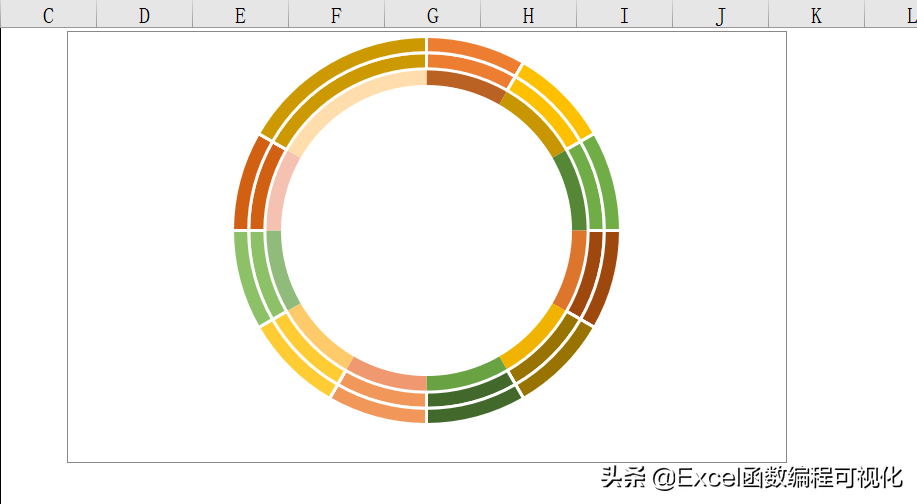

删除数据标签，标题，选中圆环图，CTRL+C、CTRL+V复制二份，这样就会出现三个嵌套的圆环图，仪表盘初见轮廓。

添加指针

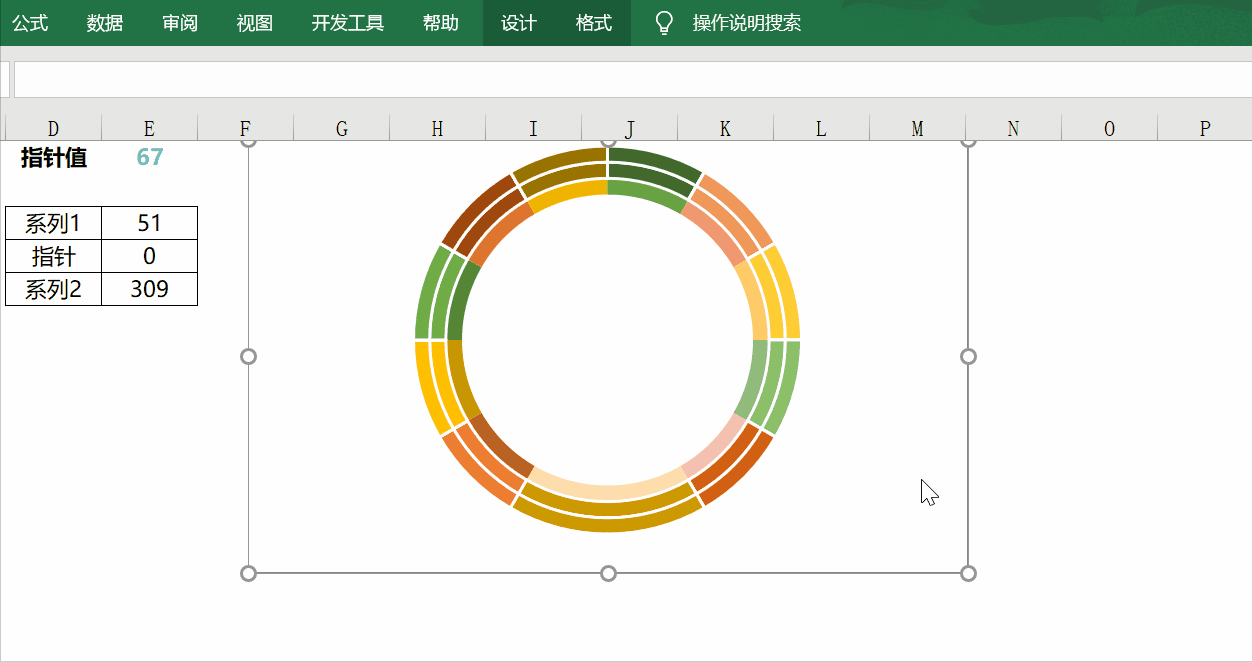

接着添加仪表盘指针，点击【设计】—【选择数据】—【添加】，系列名称随意输入，这里输入1，系列值选择E3:E5单元格，点击确定，完成添加。

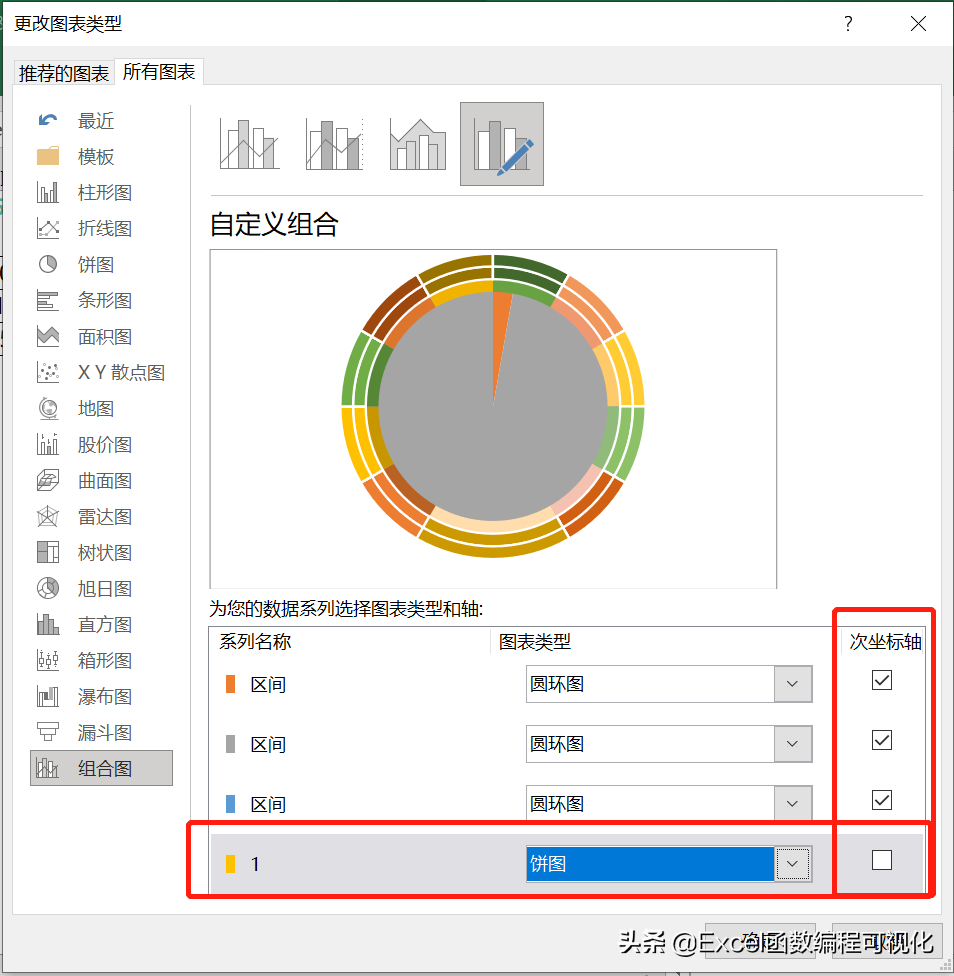

接着点击【设计】—【更改图表类型】，将之前的三个系列全部勾选次坐标，图表类型皆为圆环图，新添加的系列1留在主坐标，并将其图表类型修改为饼图。

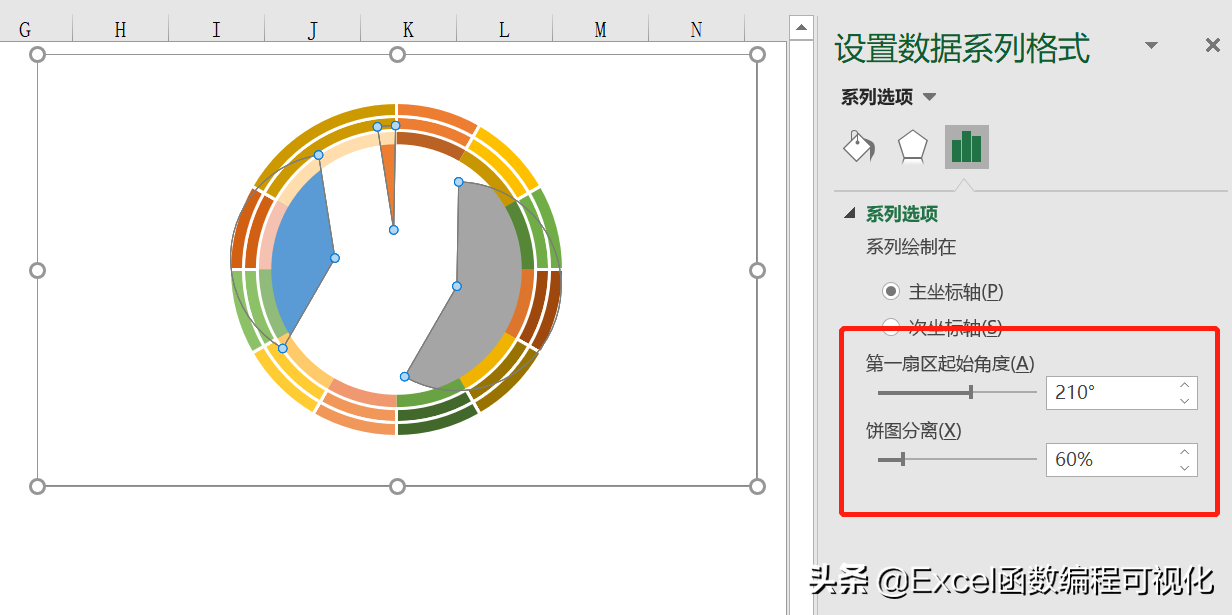

设置完毕，回到图表， 选中内部饼图，右键选择【设置数据系列格式】，将其第一扇区起始角度设置为210度，饼图分离度设置为60%。这里为了方便设置，先将指针E4单元格的值设置为10，待设置完成之后再修改为0。

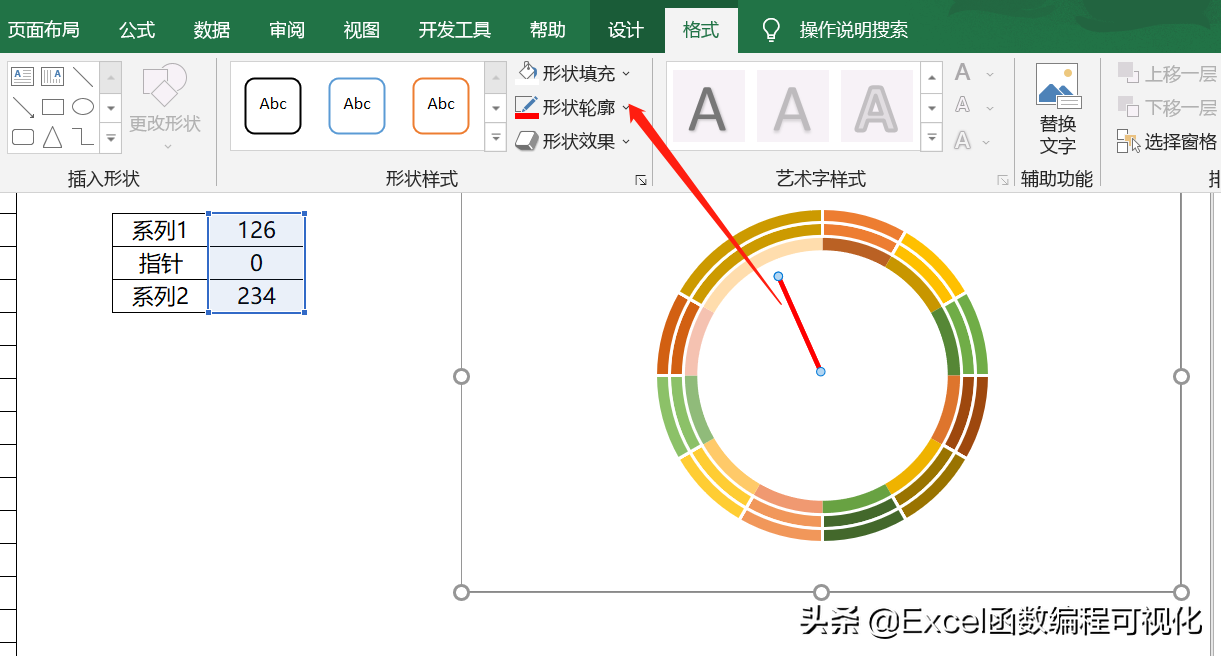

接着选中指针，将其形状轮廓填充为红色，粗细设置成2.25磅，接着将整个饼图填充为无色，将指针稍微向内移动，这样指针便制作完成，如下图所示：

修改圆环图格式

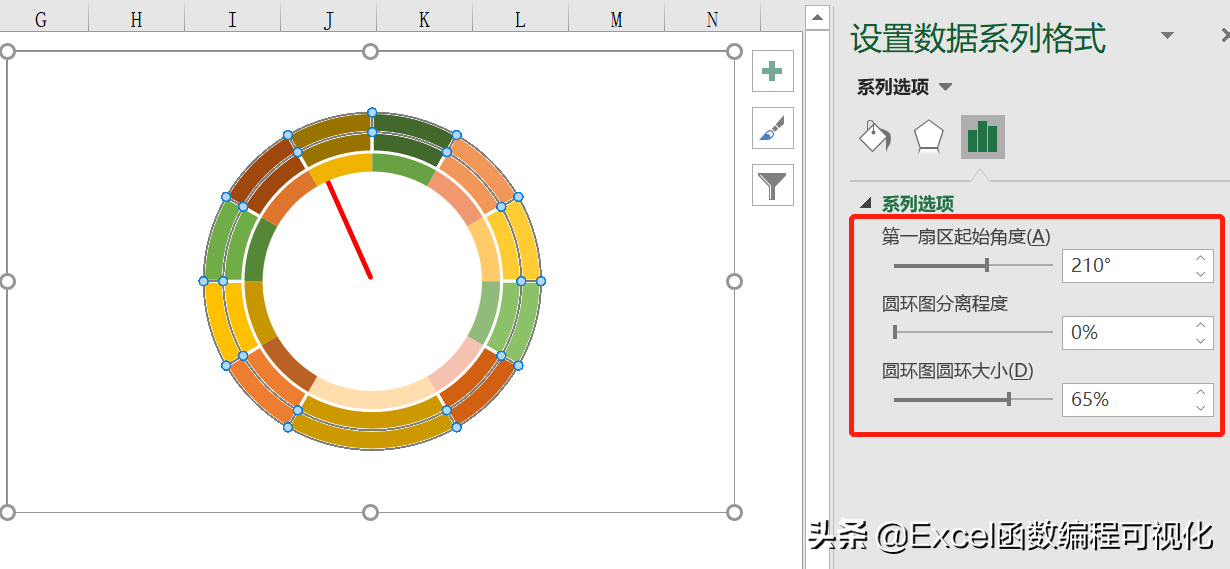

接着选中任意圆环图，CTRL+1，调出设置设置数据系列格式界面，将其第一扇区起始角度设置为210，圆环图圆环大小设置成65%。

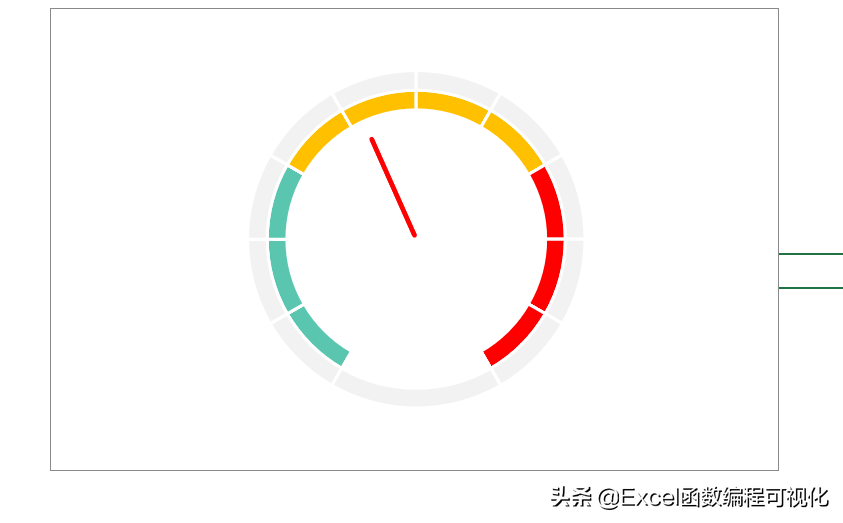

接着将整个外环填充为灰白色，最内环填充为无色，中间环按如下进行区间填色。

选中最内环，右键添加数据标签，设置数据标签格式，勾选单元格中的值，选择范围单元格框选B列数据（B2:B22)，同时取消勾选“值”，这样仪表盘数字标签便添加完成。

这样仪表盘基本制作完成， 还差一个数字显示标签。

添加数字显示标签

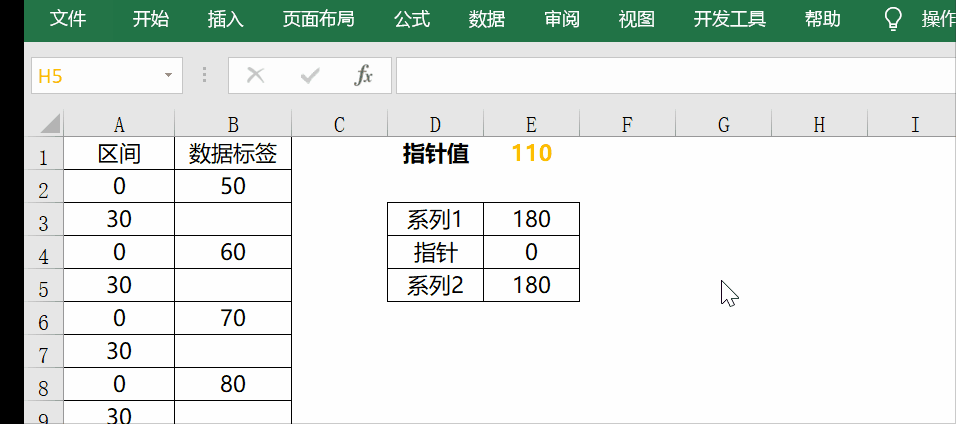

首先指针值在E1单元格中，我们先将其数字颜色设置为绿色，加粗，接着添加两个条件格式，当数字大于80，显示黄色，大于120显示红色，这样便完成了单元格数字颜色的变化。

那么如何将其添加到图形上去？ 之前的方法是通过文本框动态连接到单元格，但是这种方法，文本框中的数字颜色并不会发生变化。

这里利用图片功能。

选中E1单元格，【开始】—【复制为图片】，粘贴，函数栏fx输入=E1，这样插入的图片数字便会随着单元格数字的变化而变化，同时字体颜色也跟随变化。

接着将其拖动到仪表盘中，最终形成完整的动态仪表盘图。

小结

仪表盘图，推荐给大家，光说不练假把式，练习文件【圆环图】，快去试试吧~
