技巧概述
- 使用Excel制作普通柱状图。
- 对柱状图进行适当设置。
- 使用辅助图形。
- 把柱状图转换为山峰图。
效果预览
演示操作软件及版本
- Excel 2016
第1步：录入源数据

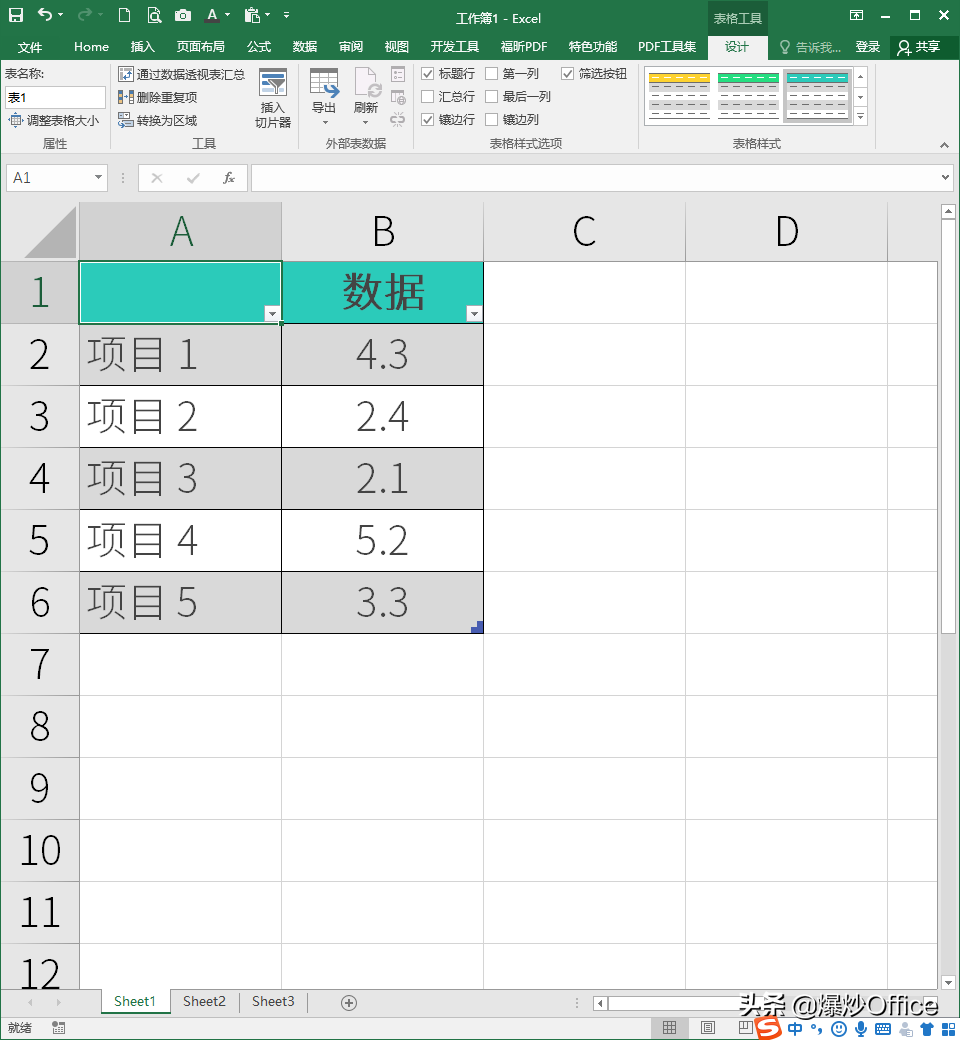

- 在Excel中录入制作数据图源数据，数据很简单，即多个项目分别对应一个数据。
第2步：插入柱状图

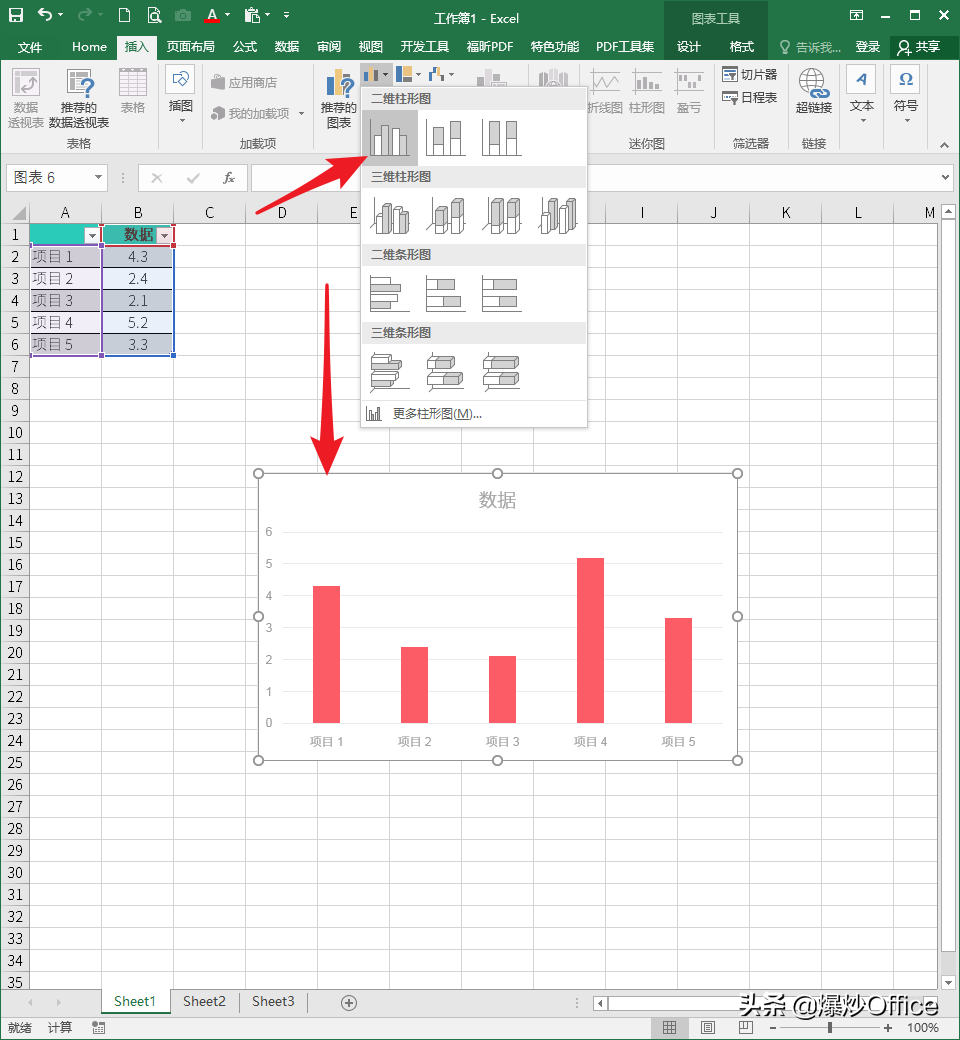

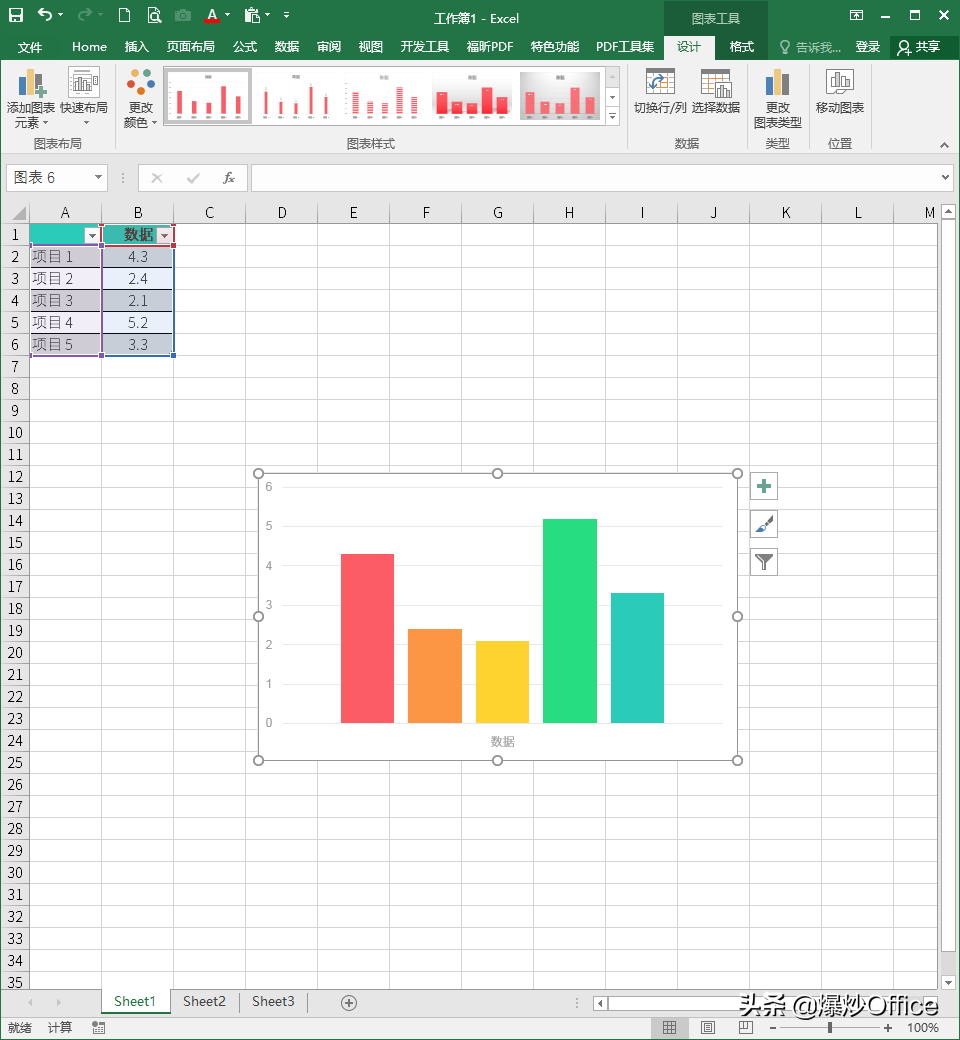

- 选中全部数据，或者选中其中一个单元格，点击插入簇状柱形图。
第3步：切换行列

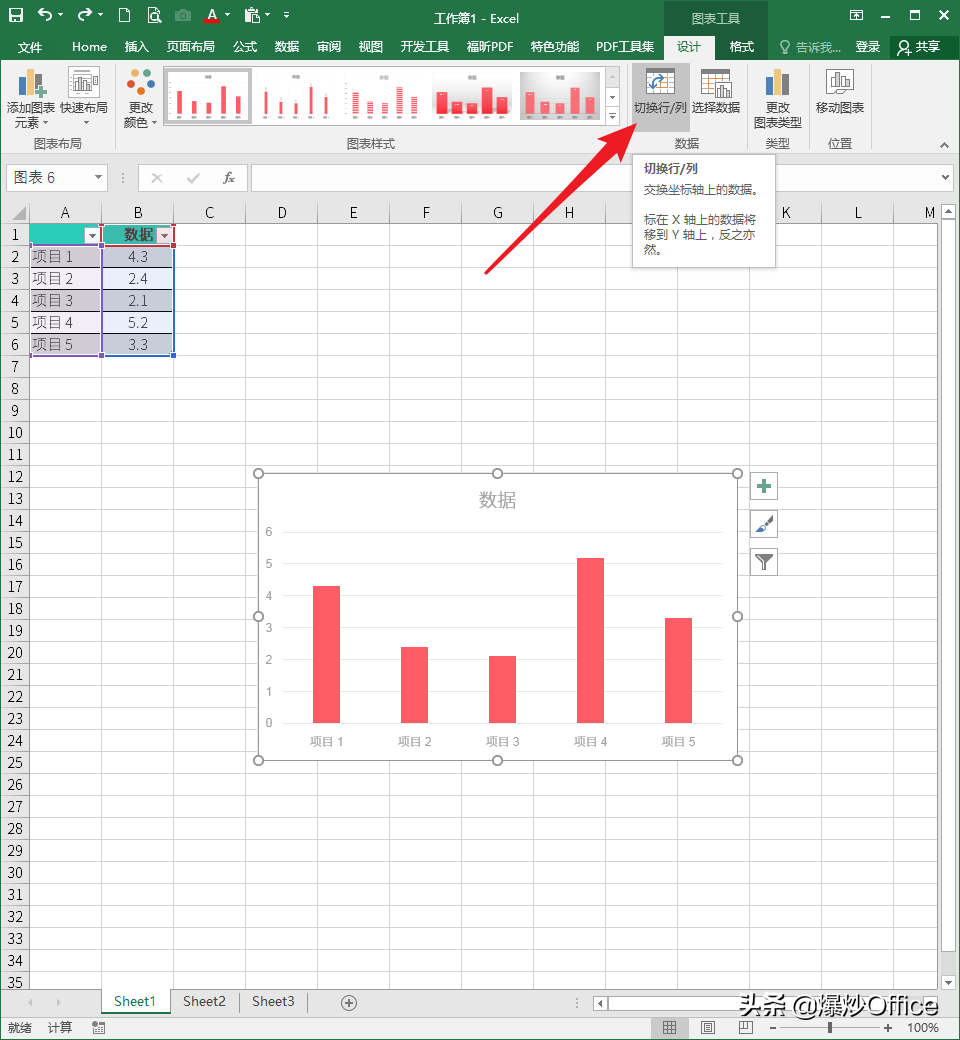

- 选中图表，点击切换行列。
- 切换行列后数据图发生变化。
第4步：更改柱子间距使之重叠

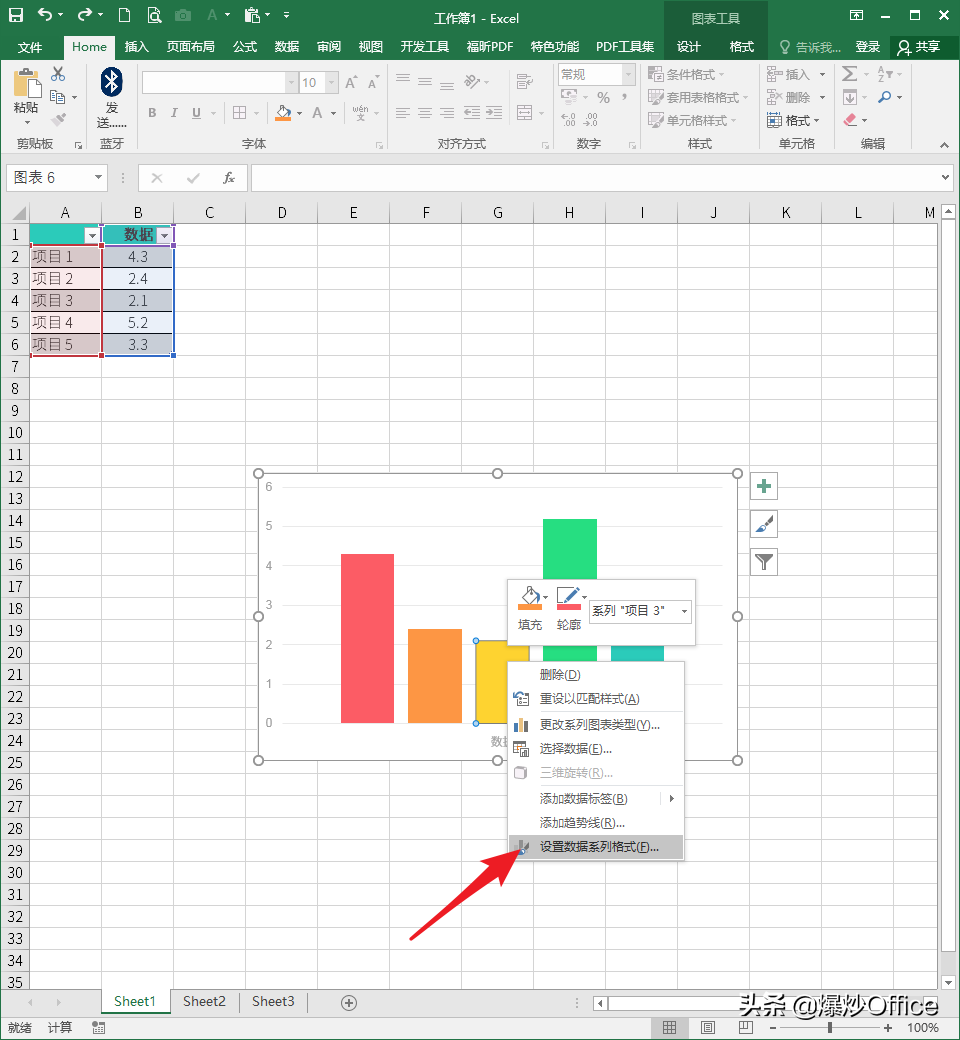

- 在任意一个柱子上右键，点击设置数据系列格式。

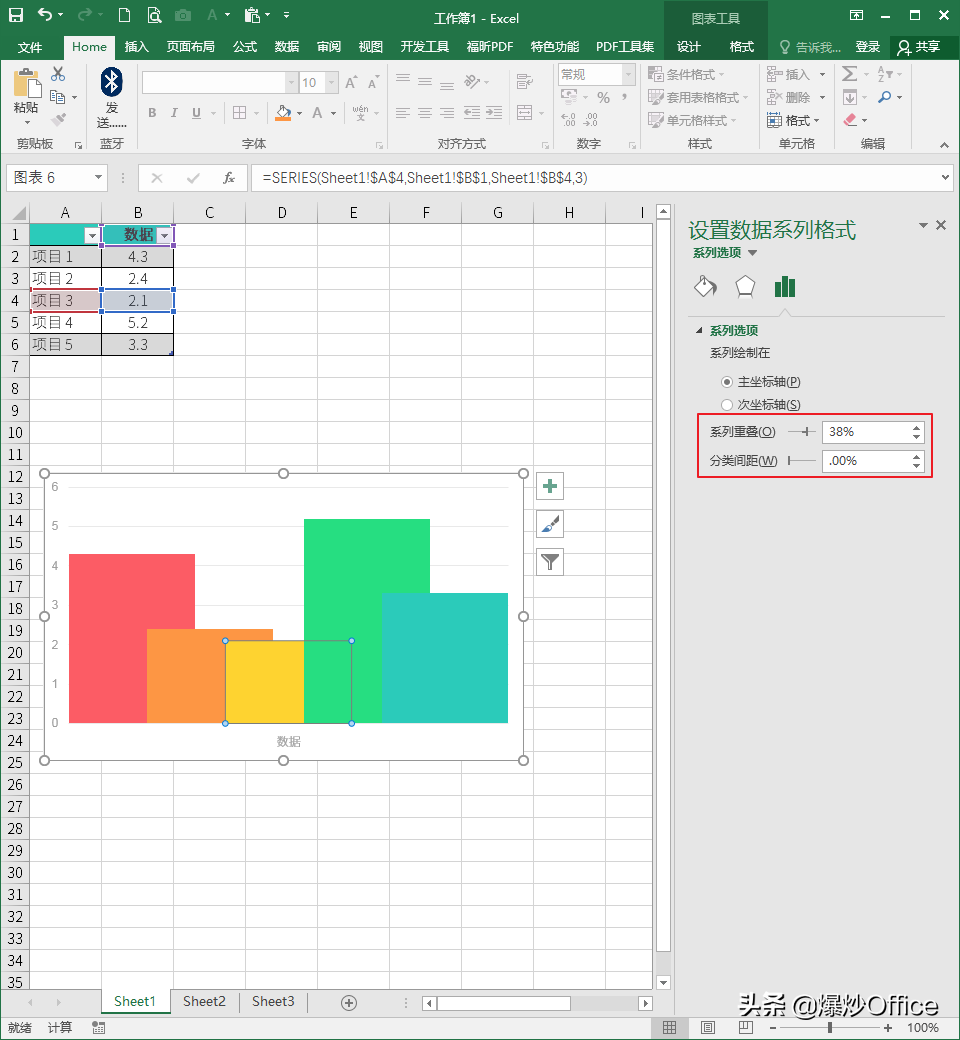

- 设置分类间距为0，增大系列重叠数值，观察柱子间距实时变化情况，确保柱子之间重叠即可，重叠程度可自己掌握，或者后续进行二次设置。
第5步：绘制辅助三角形

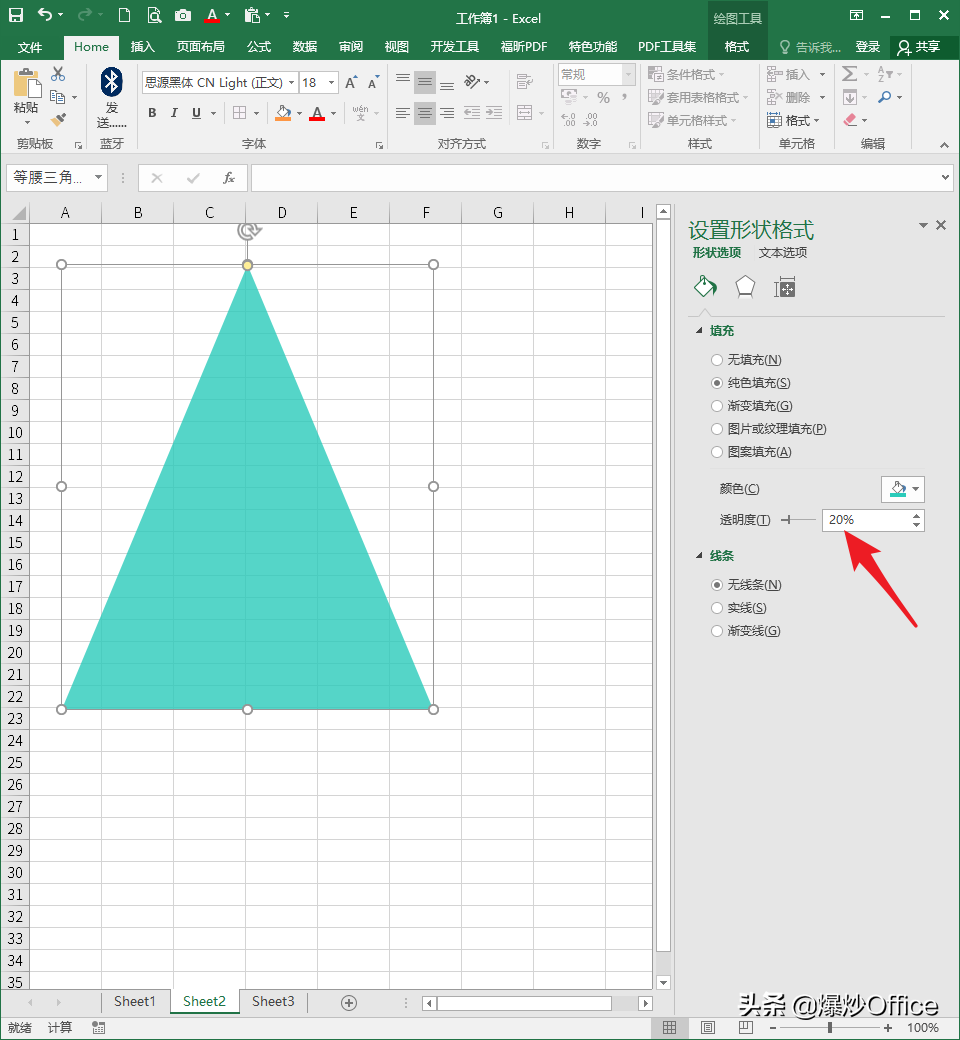

- 绘制一个三角形，设置填充色，并设置一定透明度。
第6步：编辑辅助三角形转为曲线三角形

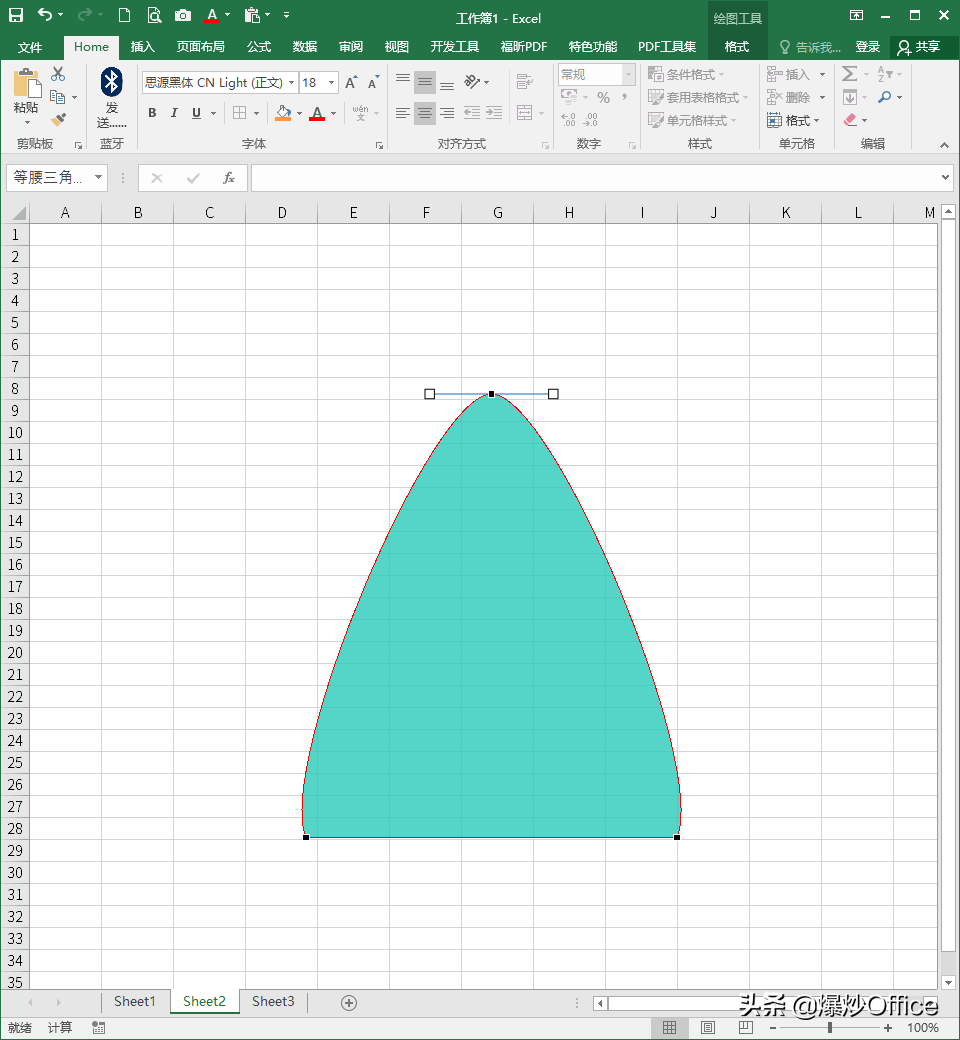

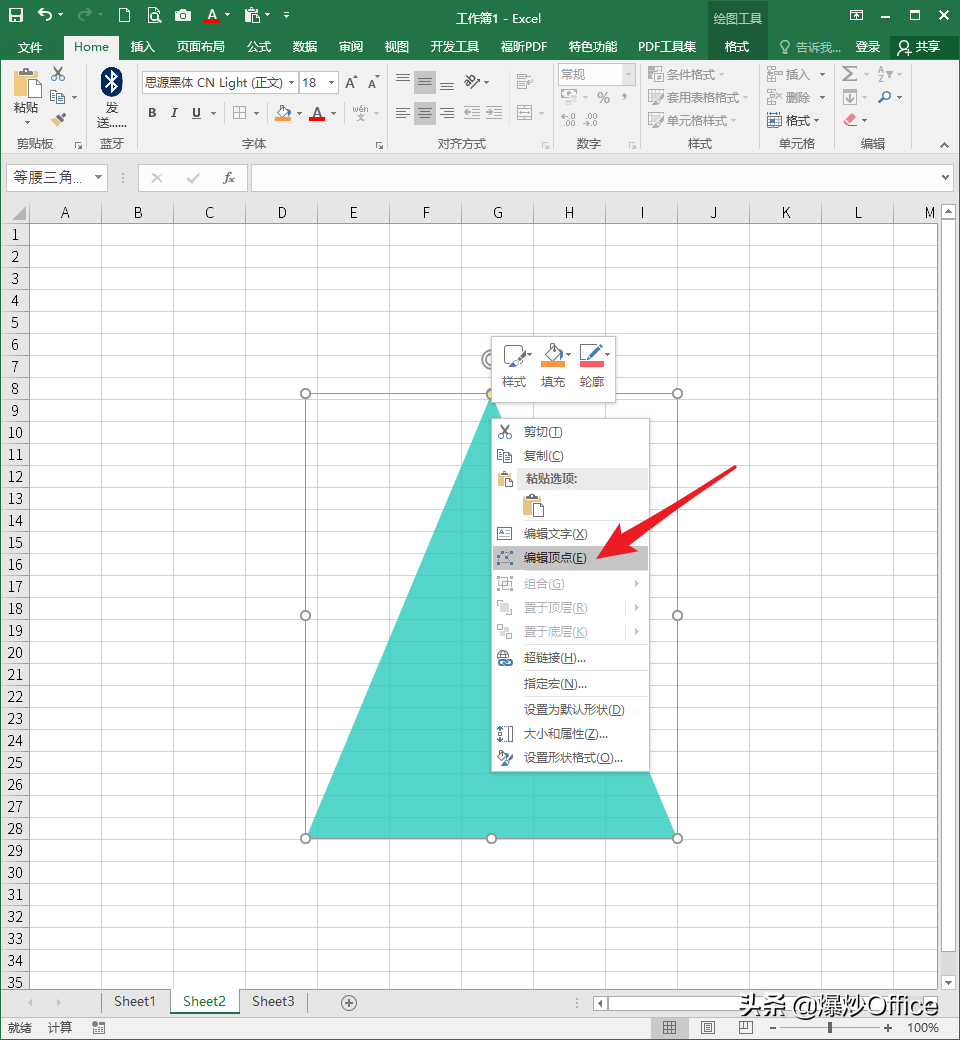

- 在三角形上右键，点击编辑顶点。

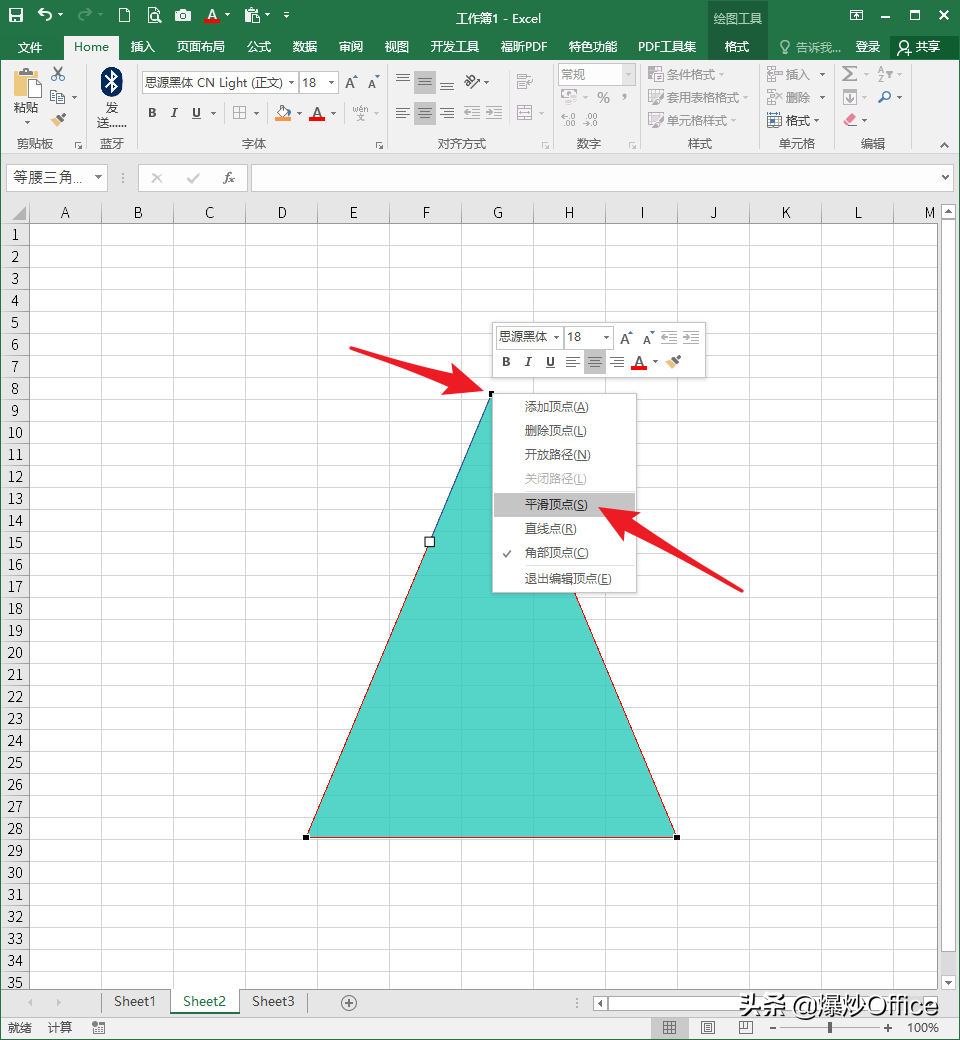

- 在顶点上右键，选择平滑顶点。
- 则顶点变成曲线。

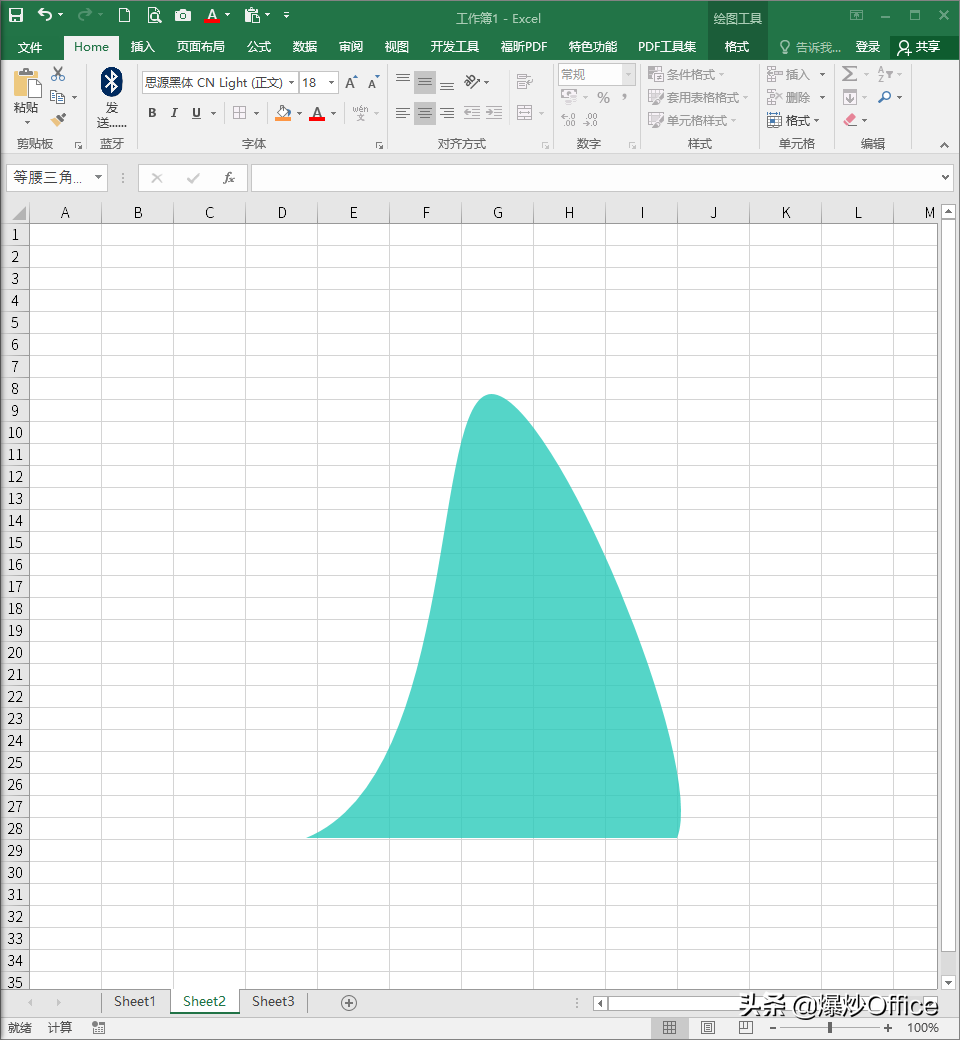

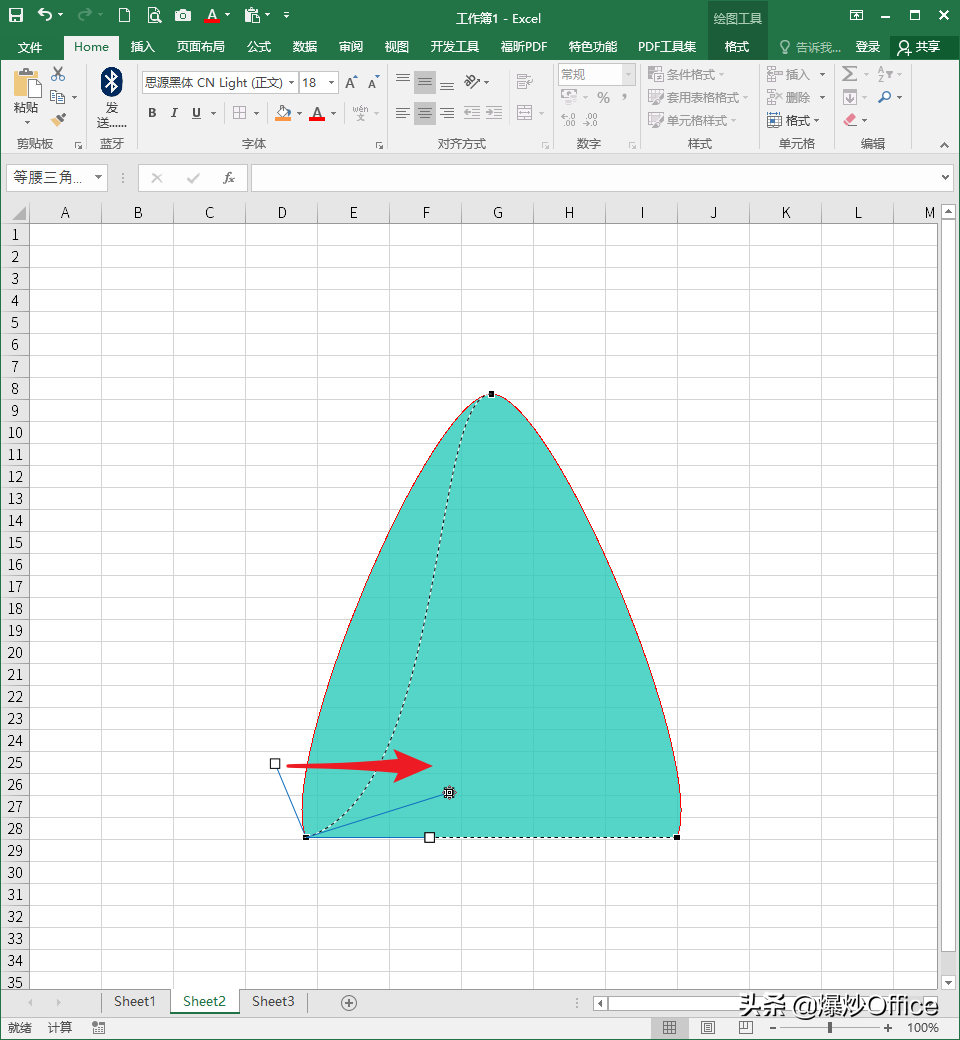

- 点击左边顶点，出现控制柄，往右平直拖动。
- 则左边顶点变尖，线条变曲。

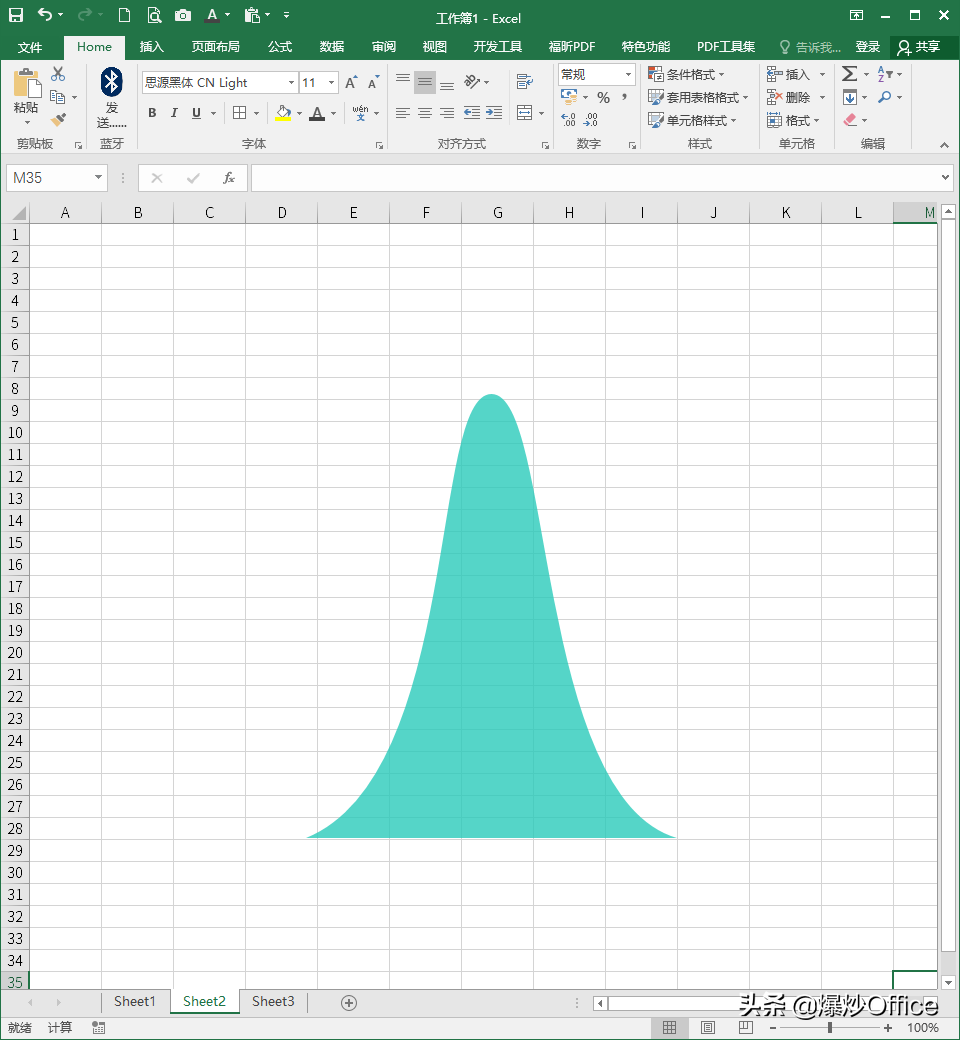

- 对右边顶点执行相同的操作，控制控制柄拖动力度，确保得到的形状尽量对称。
第7步：曲线三角形替换柱子

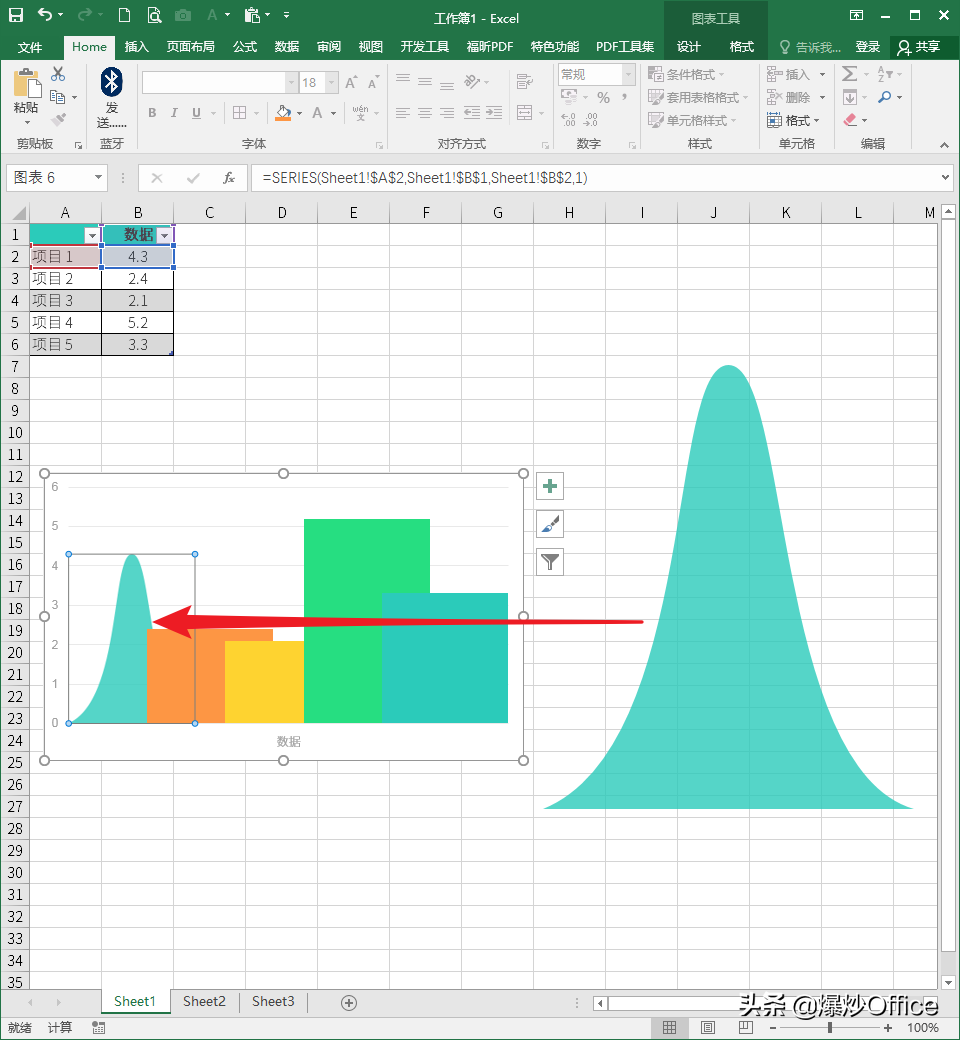

- 复制制作好的曲线三角形，选中第一个柱子，执行粘贴，则柱子变成了曲线三角形。

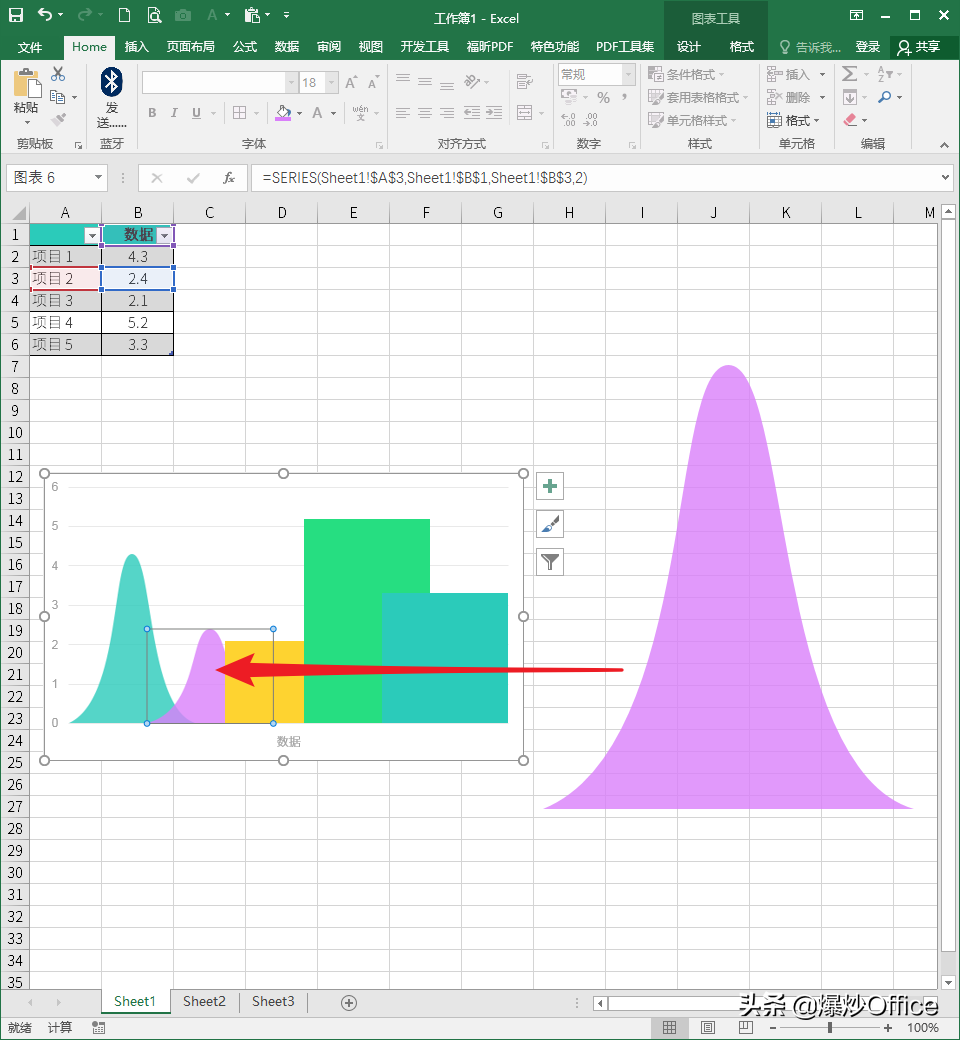

- 改变曲线三角形填充色，复制粘贴入第二个柱子。

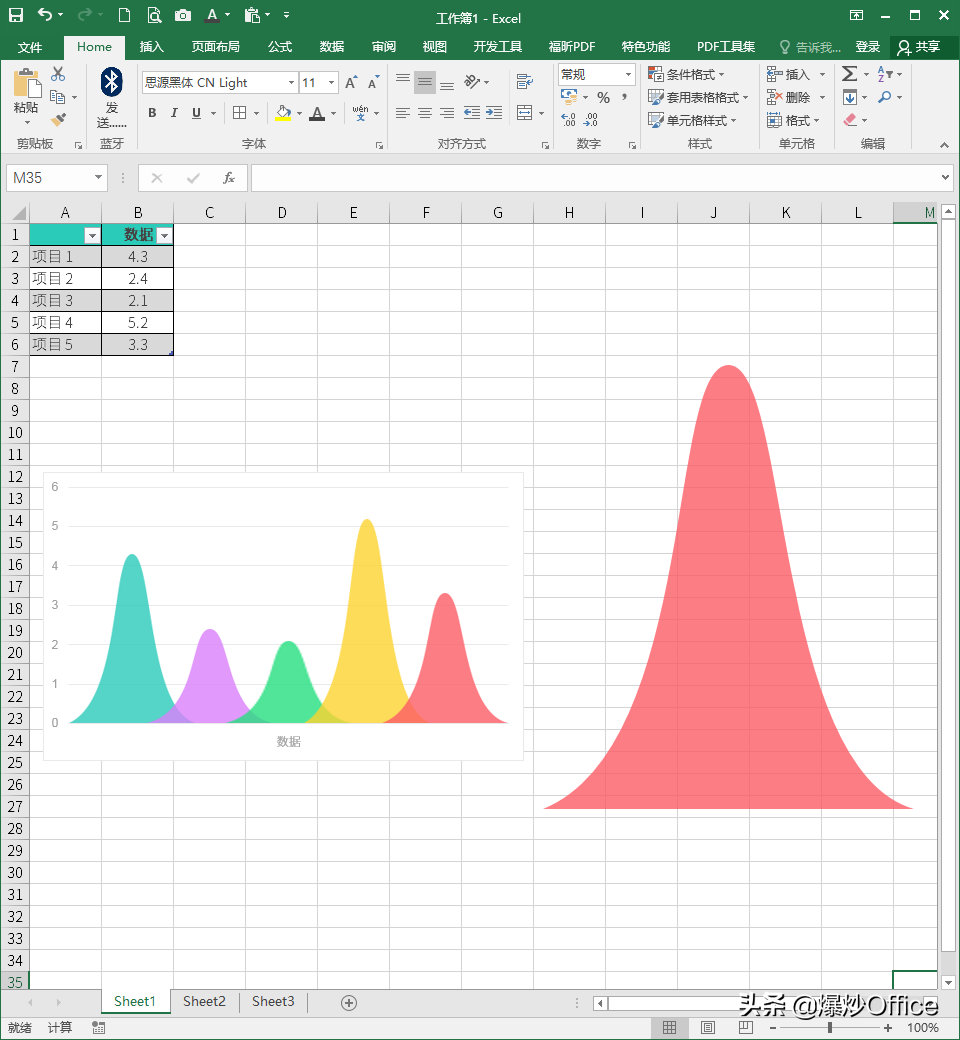

- 同样的操作，无需赘述，把柱子全部替换为曲线三角形。
第8步：数据图元素增减
- 为的是体现颜色绚烂的山峰，所以简化图表元素，只保留标题、数据，以及标签。
第9步：最终成果

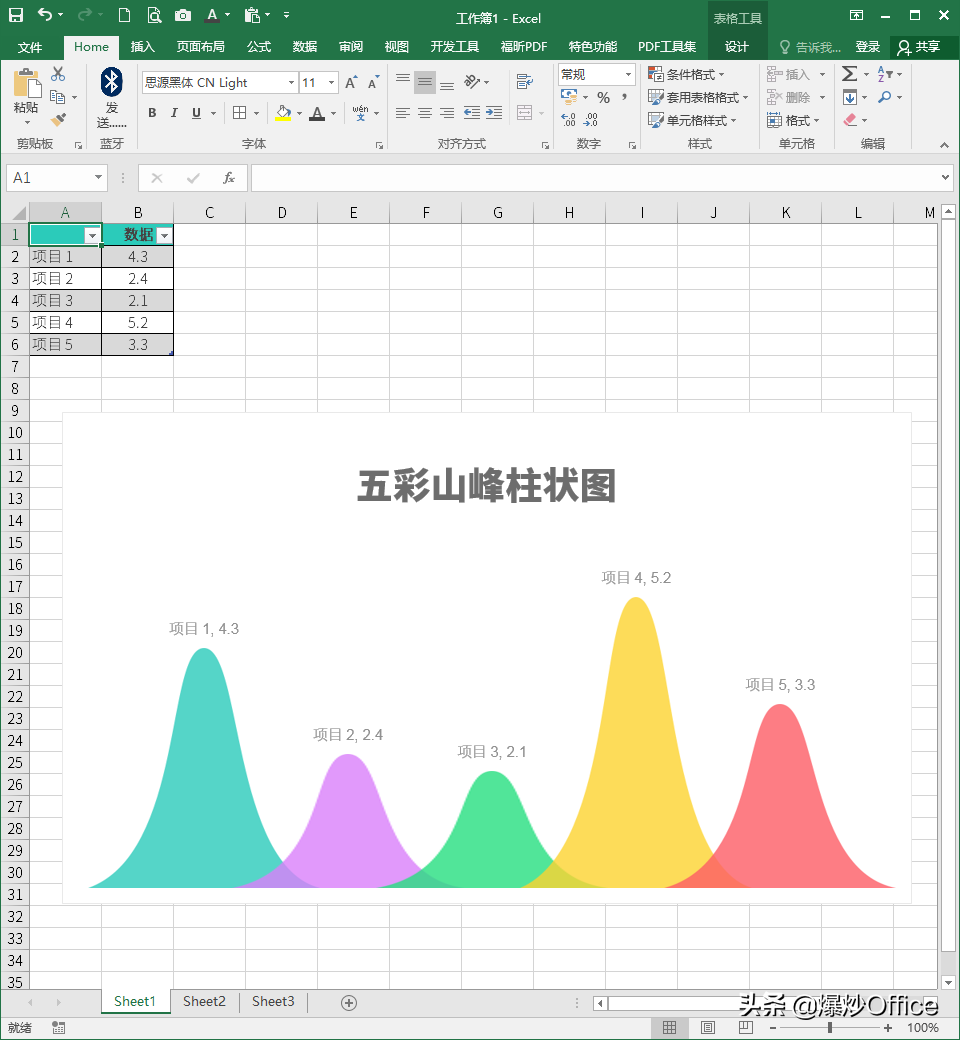

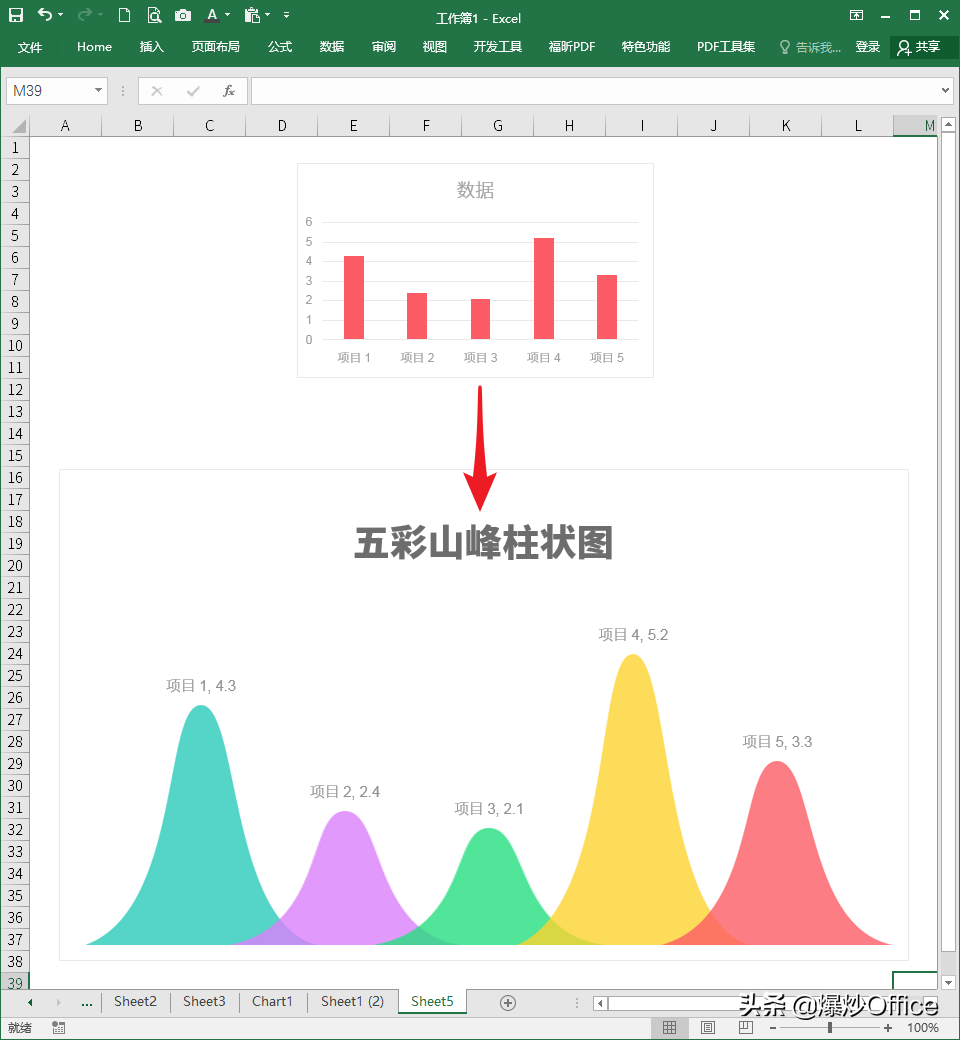

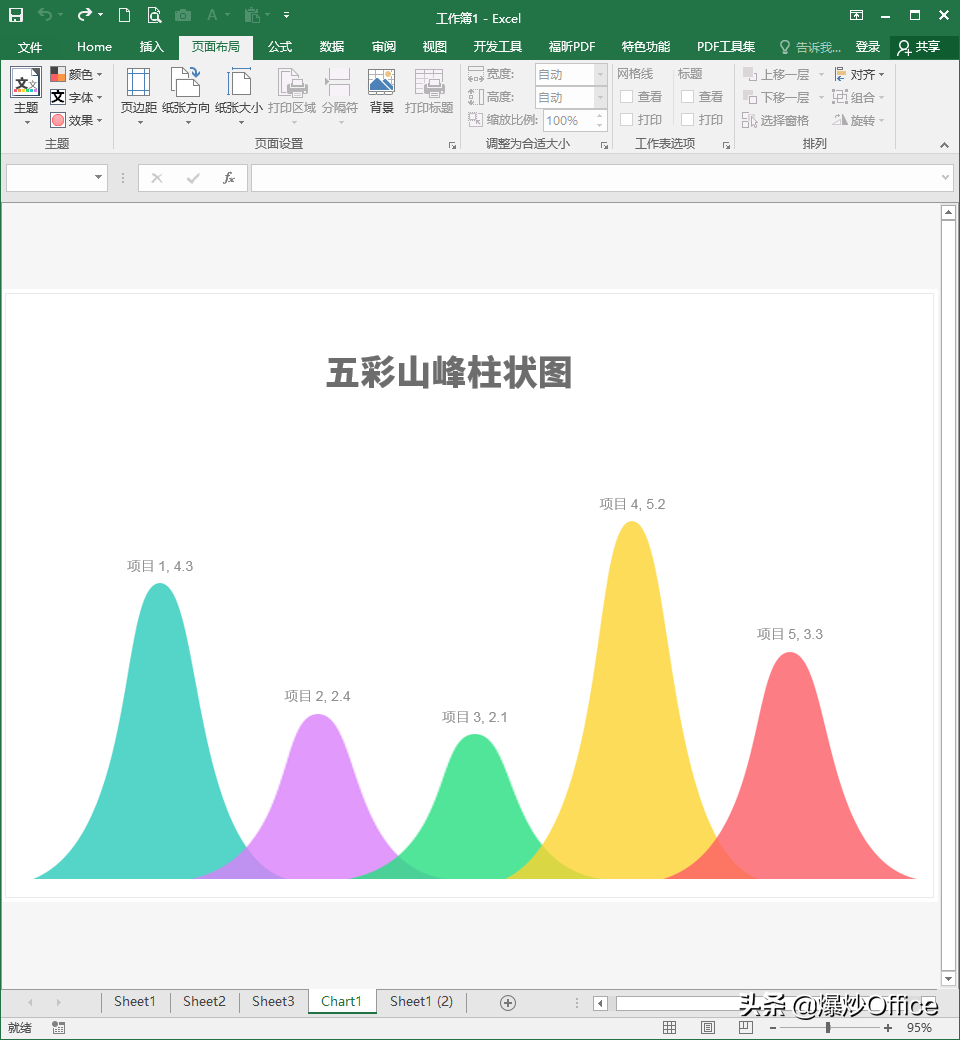

- 敬请欣赏。
注意事项
- 柱子重叠后才能显示出透明叠加效果。
- 三角形转曲时，注意控制控制柄角度和力度，最好选择一个参考点。
- 曲线三角形要足够大，否则贴入后分辨率会降低。
- 图表其他元素不宜过多，否则会弱化效果，且显杂乱。
后话
本技巧纯属工作经验，不当之处敬请包涵。谢谢阅读。
