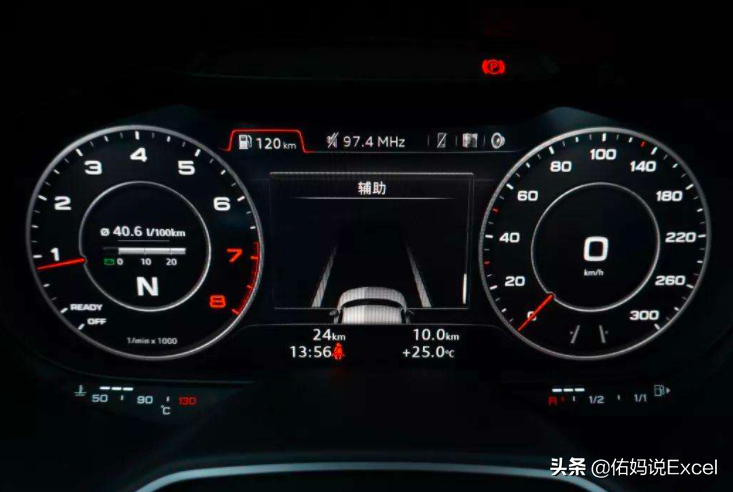

通过汽车的仪表盘，我们一目了然地可以看出行驶速度和里程。在企业中，管理者就是驾驶员，同样需要一个清晰的仪表盘，来随时掌握企业运营的情况和阈值，随时对市场做出调整，最终带领企业驶向目标。这个为管理者提供运营决策的工具就是仪表盘—Dashboard。 那么接下来，跟大家详细讲解下，什么是仪表盘图表，为什么要学习仪表盘图表以及如何用Excel快速制作高大上的仪表盘图表。


1 什么是仪表盘图表

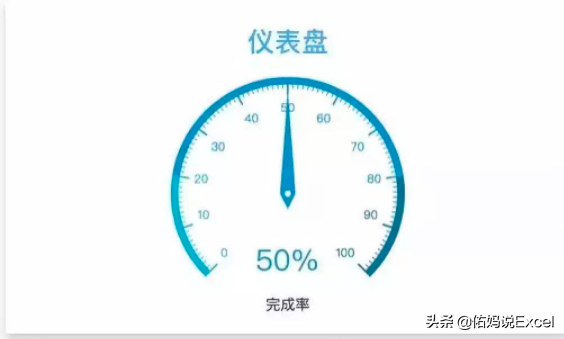

仪表盘图表，是一种仿汽车驾驶舱仪表盘可视化组件，它围绕一个特定的管理主题，通过对企业运营过程中的KPI指标进行可视化展示，使管理者能够及时发现目前企业运营过程中存在的问题和机遇，为管理者进行管理决策提供有效的参考和帮助。

2 为什么要学习仪表盘图表

人类大脑接收信息大部分是通过视觉获取的，仪表盘图表将复杂的报表数据转化为简洁，美观，逻辑清晰的可视化图表，更容易被人记住，具有较强的分析指导功能，能有效提高管理者决策的效率。


通常，仪表盘图表主要应用于表示各种销售完成率、业绩增长率，达标率等指标，通过指针和阈值一目了然的让管理者知道当前的运营情况。

3 制作仪表盘图表步骤

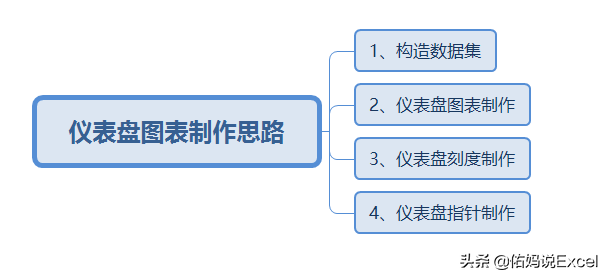

概括来讲，制作仪表盘图表包括如下几个步骤：

下面通过一个简单案例介绍仪表盘图表制作步骤及制作过程中的注意事项。


【公司销售完成率】 A公司季度销售完成率分析

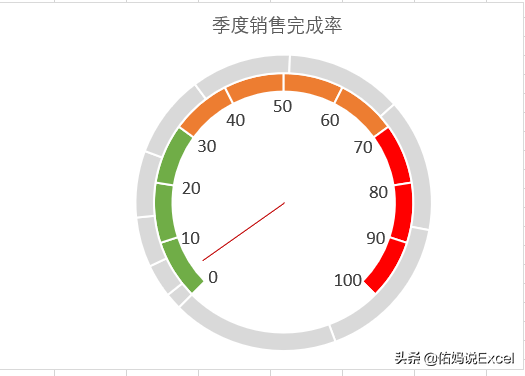

A公司每个季度都需要对全公司各个销售片区的业绩进行考核，以期掌握每个片区的发展动向，并给予一定的资源倾斜。A公司领导希望可以通过图表快速展示阈值，销售完成率低于30%的予以通报批评，销售完成率高于70%给予现金奖励，如下所示。

接下来，我们一起来看下如何快速高效制作出这样高大上的仪表盘图表吧。


第一步：构造辅助数据集

刻度值表达的是0-100的完成率数字，因为下边是空白90°，所以每一块颜色值 = （360-90）/10 = 27。

另外，需要构造指针数据，其实它是由饼图拼起来的，所以构造了三块饼图大小。


第二步：仪表盘图表制作

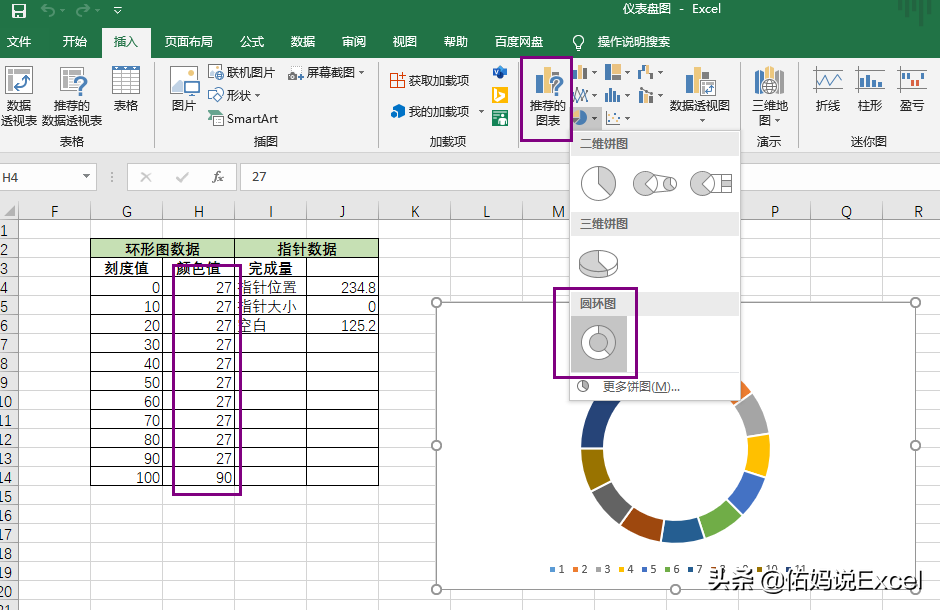

➊ 选好"颜色值"数据区域，单击【插入】→【图表】→【查看所有图表】按钮，弹出【插入图表】对话框。进一步选择【所有图表】→【饼图】，选择【圆环图】，点击确定，生成图表如下所示：

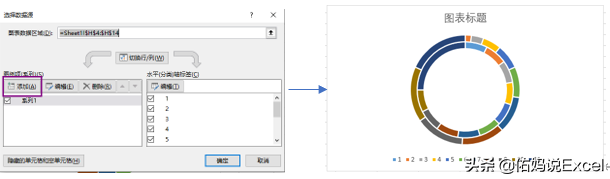

➋ 紧接着鼠标右键，单击【选择数据】，选择【添加】按钮，增加"刻度值"数据系列。此时出现两个圆环如右图所示。


Tips: 这里不是一次性选择数据区域的原因是确保将颜色值系列圆环放在里边，方便用颜色标识出不同刻度的影响。至此仪表盘图表完成，通过两个圆环构造出来了，这一步是至关重要的一步。


第三步：仪表盘刻度制作

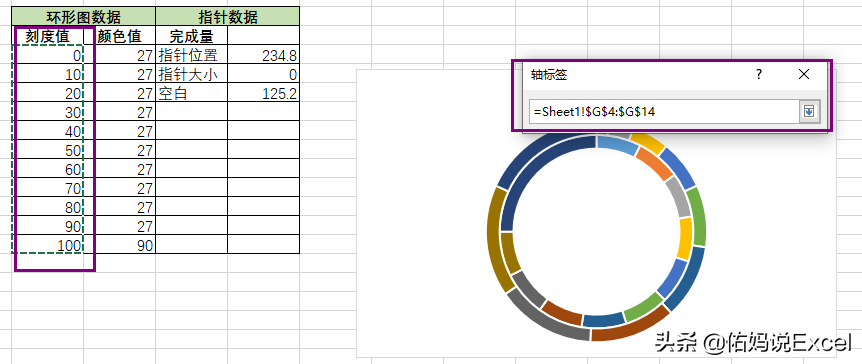

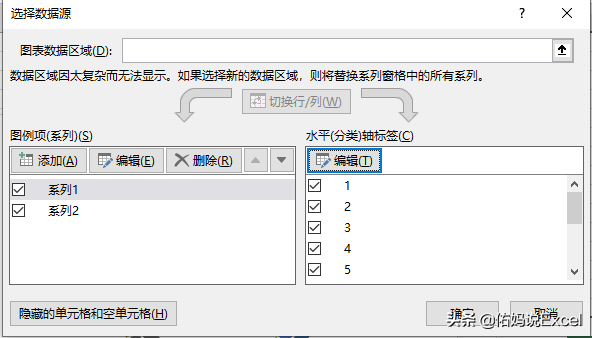

➊ 鼠标右击【选择数据】，修改水平（分类）轴标签，单击【编辑】按钮，选择"刻度值"系列数据。

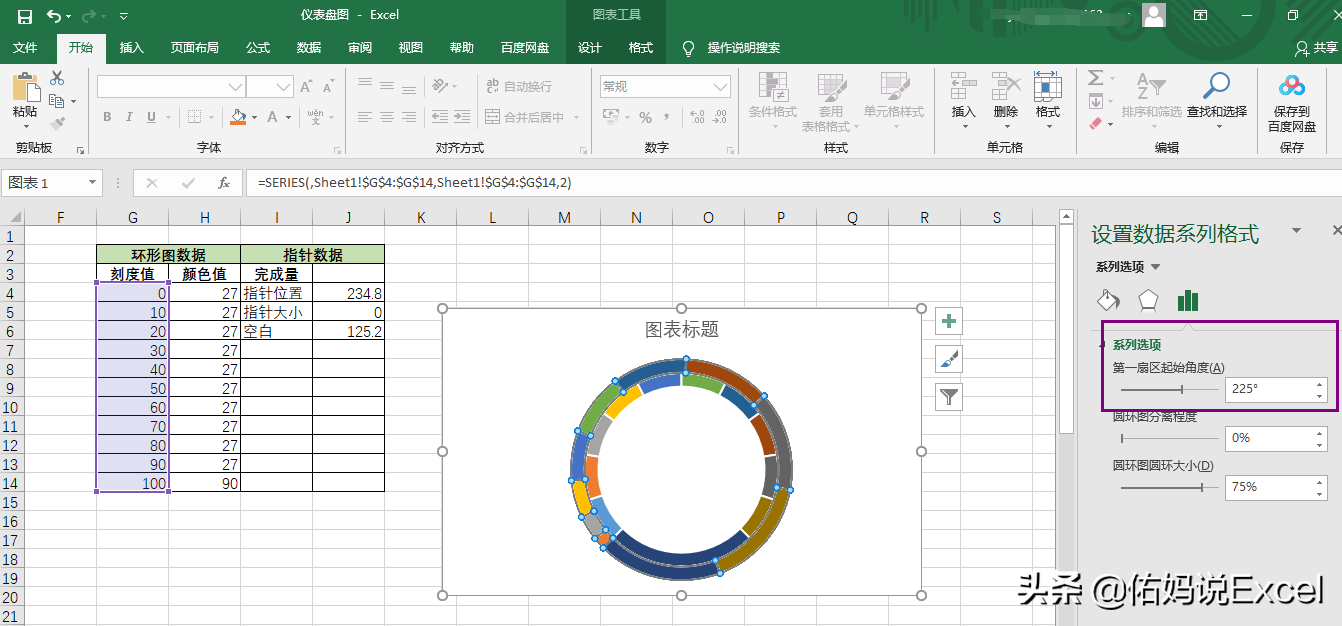

➋ 接着，旋转图表，保证仪表盘90°在下边。鼠标右击选择【设置数据系列格式】，修改【第一扇区起始角度】为225°。这一步至关重要！

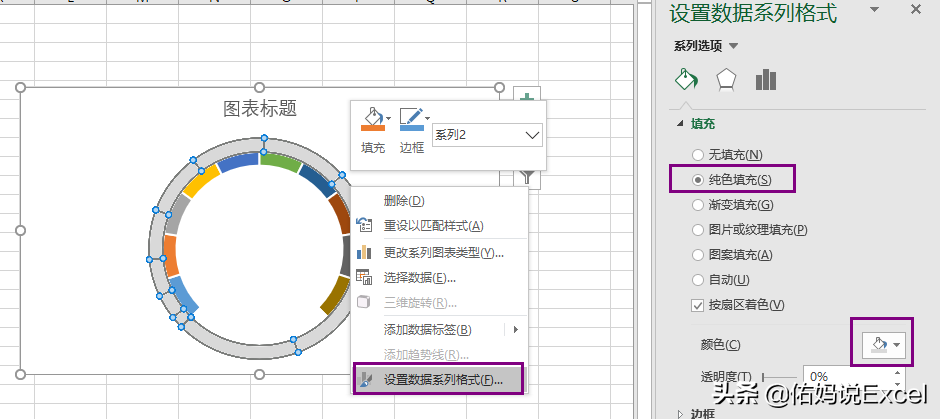

➌ 单击选中图表，选择【设置数据系列格式】→【填充】→【纯色填充】，选择淡灰色填充，效果如下图所示。

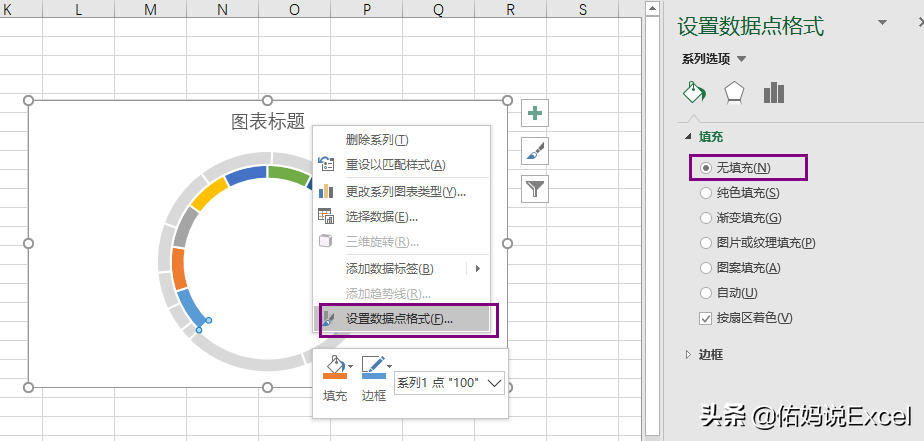

➍ 选中内层圆环最下边的部分，右键选择【设置数据点格式】，将这部分颜色设置为【无填充】。依次设置内层圆环其它部分的颜色。

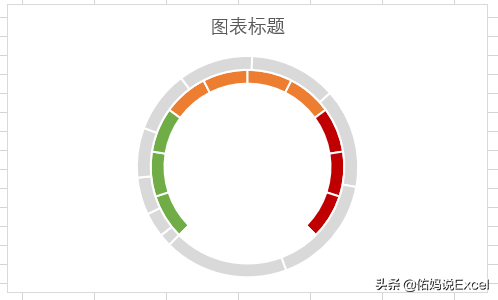

最终效果如下所示，不同颜色块展示了仪表盘图表的不同数值范围。

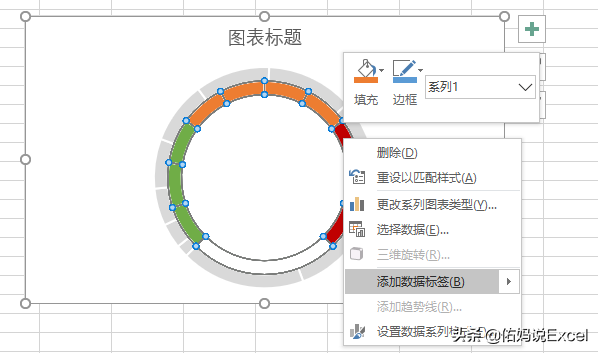

➎ 设置标签格式。选中内层圆环，单击右键选择【添加数据标签】，如下所示：

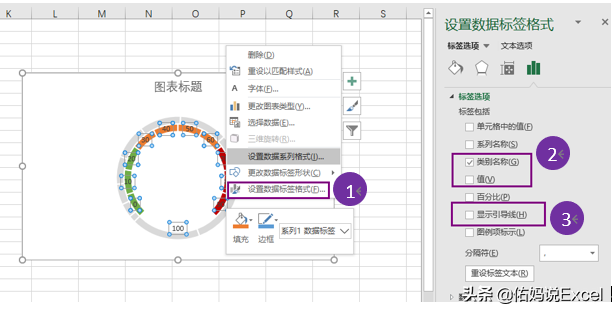

标签增加后，选中所有标签，右键【设置数据标签格式】，选择【类别名称】，去掉【值】和【数据引导线】选项。

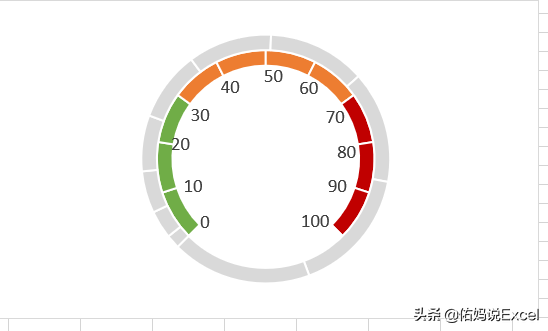

接着，设置标签的字体大小，挪动标签的位置，最终效果如下所示：

至此，仪表盘图表及刻度制作完成。


第四步：仪表盘图表指针制作

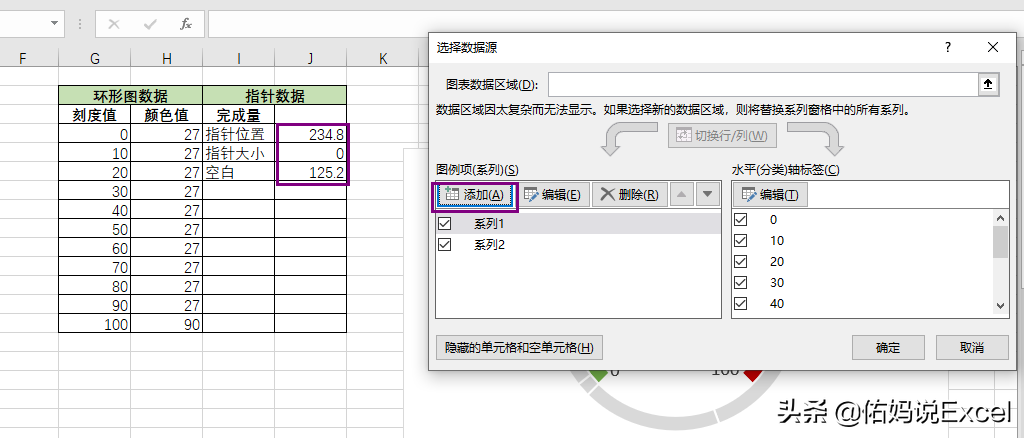

➊ 接着需要制作指针，方便图表阈值指示。依旧右键【选择数据源】→【添加】，将指针数据选上。

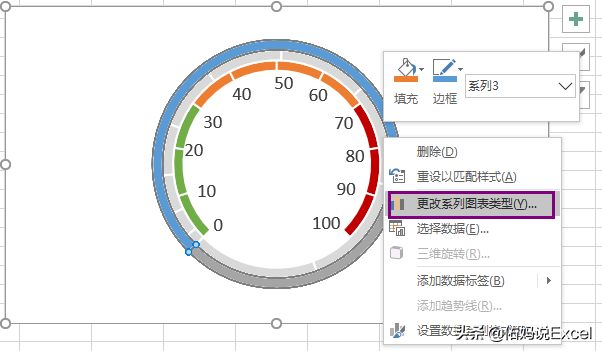

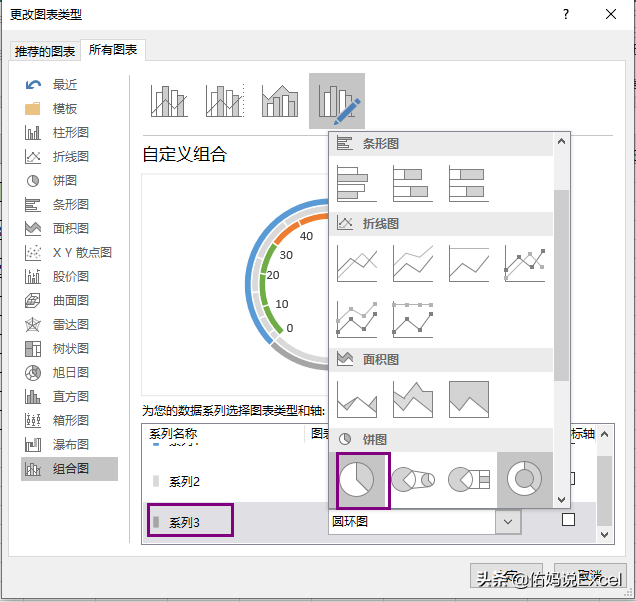

➋选中整个图表，右键选择【更改系列图表类型】，将数据系列3，修改为饼图。

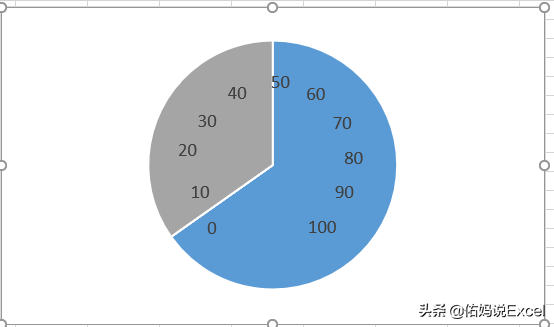

最终效果如下所示：

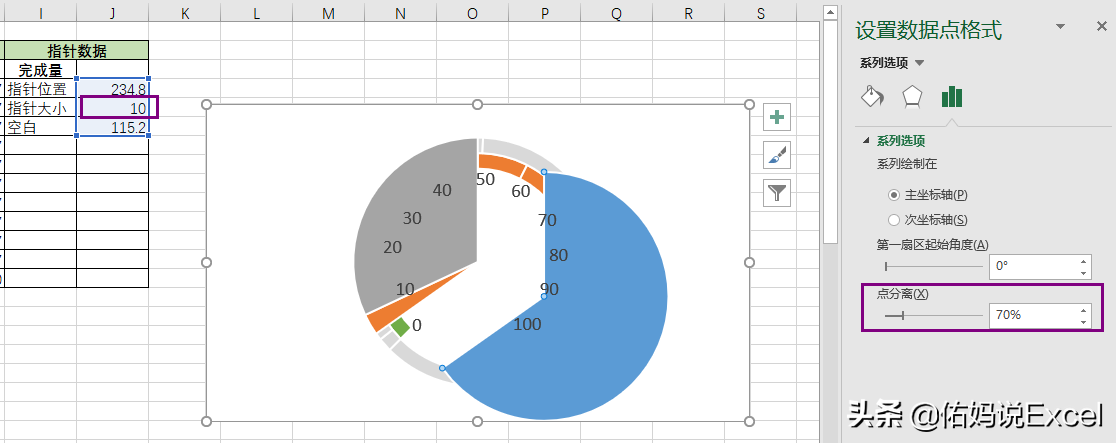

➌ 为了继续制作出指针，方便圆环移动，将指针大小数据修改为10，空白数据自动调整为360°-指针位置-指针大小。同时修改点分离范围为70%。

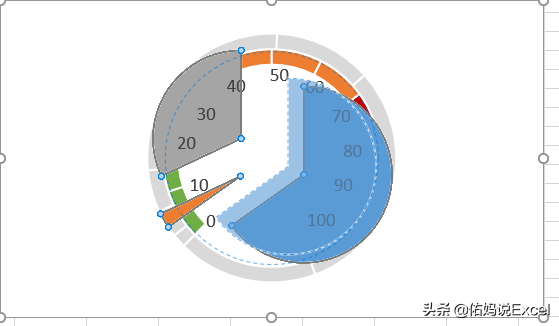

➍ 挪动圆环，拖动到合适位置，并设置大的扇区颜色填充为无填充，设置指针大小的形状轮廓和填充均为红色。

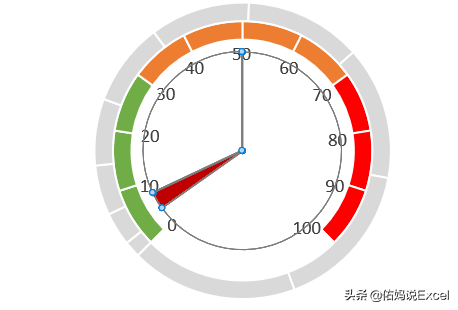

最终效果如下图所示：

这时候，可以修改指针大小的数据是0，则完成了指针的制作：

第五步：美化图表

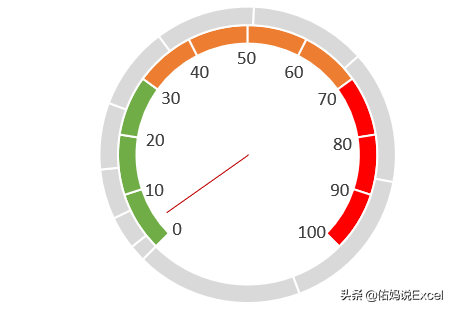

这样，通过两个圆环 +饼图，实现了仪表盘图表。最后对图表进行美化修改。将标题修改为"年度销售完成率"，，最终效果图如下：

当修改指针位置数据时，可以制作动态仪表盘图表。

【E神小结】

仪表盘图表属于Excel里的高级图表，通常仪表盘图表主要应用于表示各种销售完成率、业绩增长率，达标率等指标，通过指针和阈值一目了然的让管理者知道当前的运营情况。


制作仪表盘图表的注意事项与建议如下：

1） 需要自己构造数据集，通过2个圆环 +1个饼图实现。

2） 需要修改【第一扇区起始角度】为225°，并设置颜色为五填充。
