相信很多人经常使用Excel做表格，记录、处理和汇总数据，还会用它来做图，比如说折线图、柱形图、饼图等，除此之外，它还可以做气泡图、动态图、矩阵图、雷达图、甘特图、概率图、区域图、柏拉图、树图、箱线图等。

今天讲讲树图和甘特图在什么地方使用和怎么用Excel做出来。其它图下期分享哈。

树图

又叫系统图，能将事物分解成树枝状图，把目的或措施，系统地展开，以明确问题的重点，寻找最佳手段。

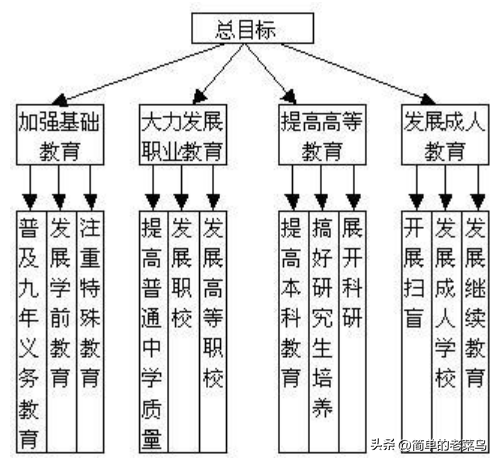

例如，总目标分为基础教育、职业教育，高等教育和成人教育四个分目标；基础教育分为九年义务教育、学前教育和特殊教育三个子目标。

Excel做树图步骤：

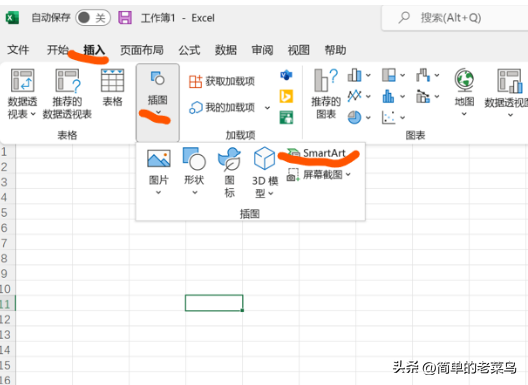

1、 ‘插入'->'插图'->'SmartArt'

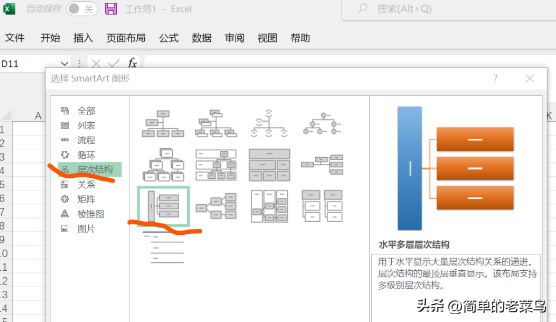

2、这里是从左往右展开的，也可以选择上下展开。这里需选择'层次结构’。

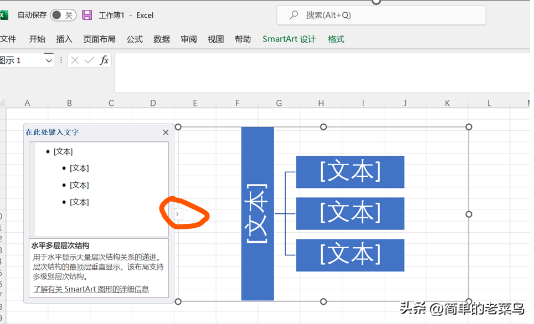

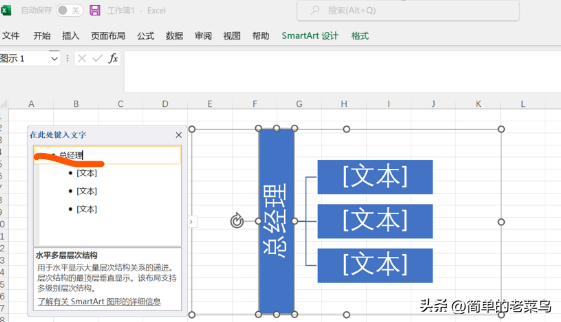

3、点击红圈处，文本中输入 ‘总经理’，其它文本处输入你要输入的内容

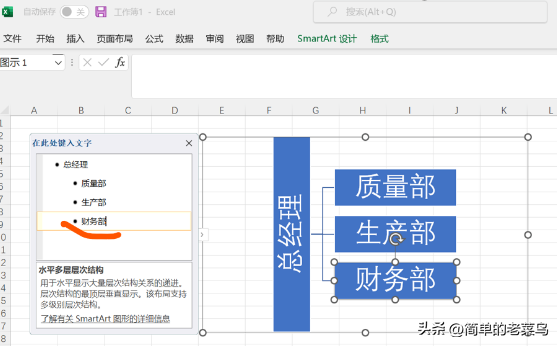

4、例如我们输入 质量部，生产部，财务部

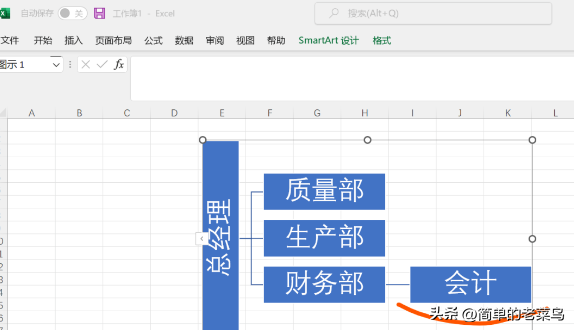

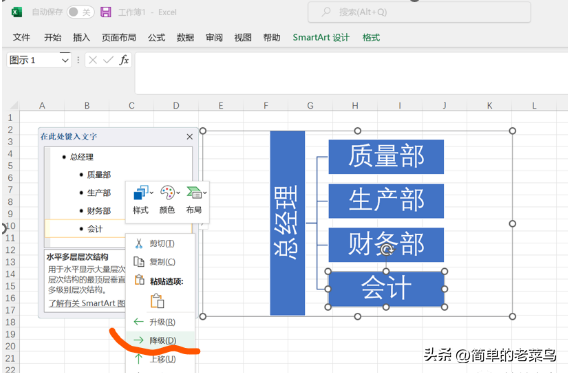

5、点击右键->‘降级’，即可按你的需求对树枝进行调整。

甘特图

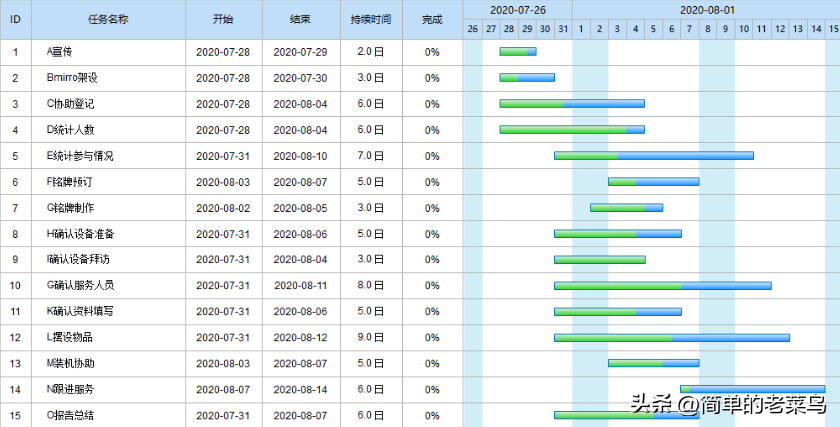

又称为横道图、条状图，它可显示项目、进度和其他时间相关的系统进展的的情况，是项目管理最重要的工具。如果有Projec软件做甘特图最好，但需要花钱买这个软件；如果没有的话，用Excel做也可以的。

Excel做甘特图步骤：

1、准备数据

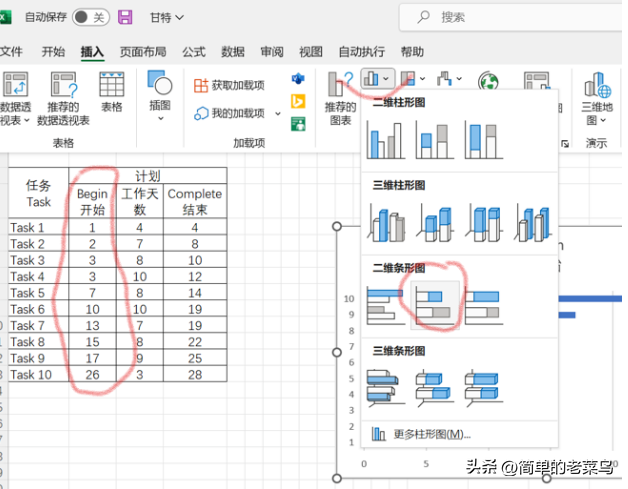

2、插入堆积条形图。选中开始日期这列，点击下图中红圈圈住的地方。

有以下图形：

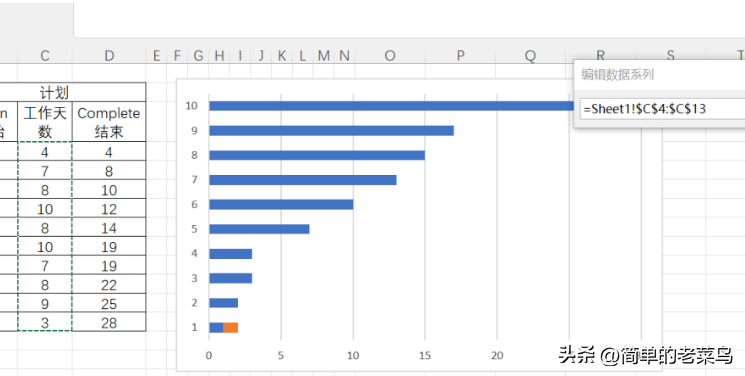

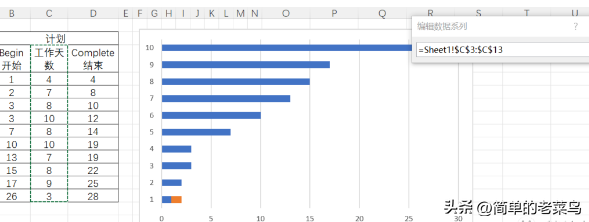

3、添加持续工作天数系列。

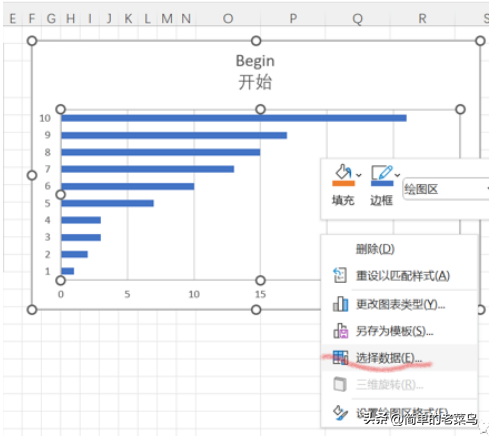

右键选中图形 ，点击 选中数据

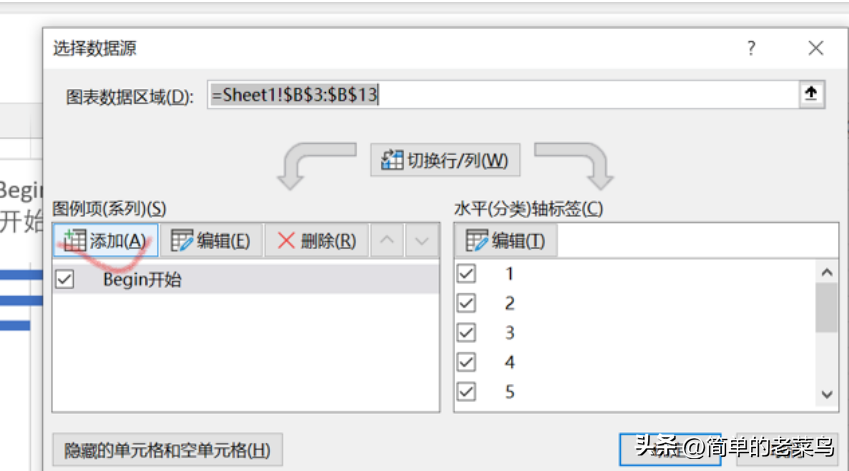

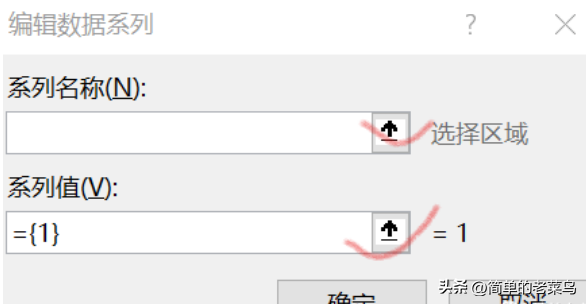

弹出的选择数据对话框，点击左侧添加按钮。

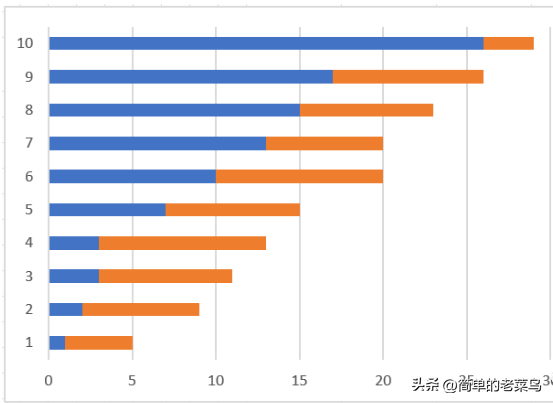

确定后有下图：

4、隐藏开始日期系列条形图。

想要的是每个任务的持续时间，因此需要将开始日期系列的条形图隐藏。

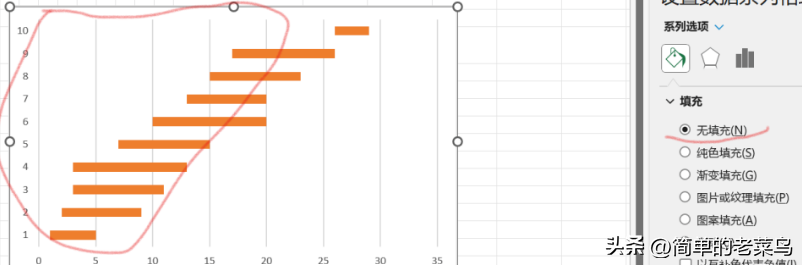

鼠标点击蓝色背景开始日期系列的条形图，右键，点击设置数据系列格式。

弹出对话框，在填充选项列表中，选择无填充。

5、设置任务名称

每个任务是按数字表示状态，需将纵坐标轴标签替换成任务名称。

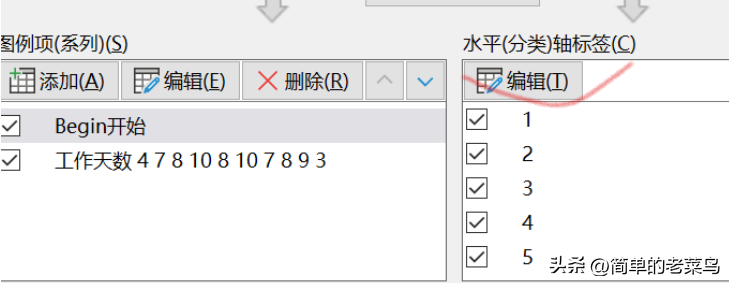

右键图表，选择数据，选择右侧水平轴标签，点击编辑按钮

弹出轴标签对话框，选择任务名称区域。确定后有下图。

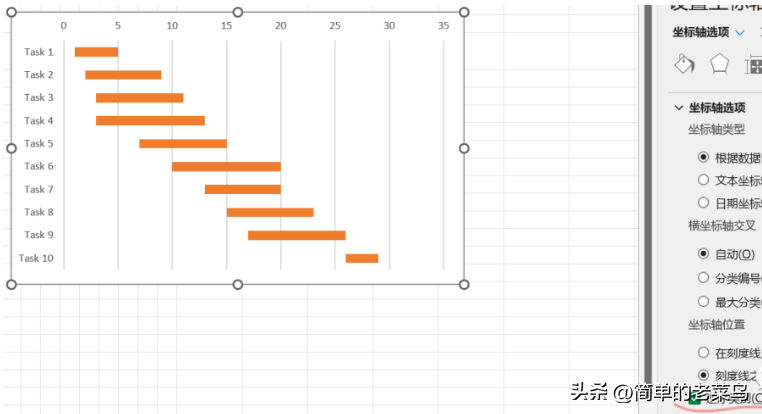

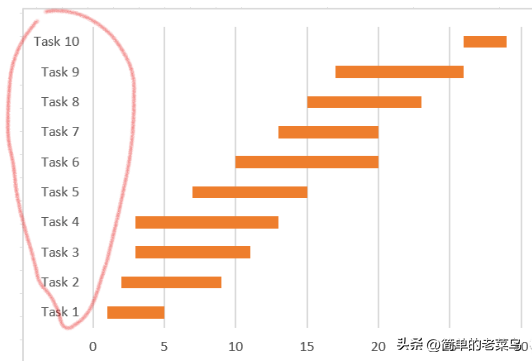

6、调整任务顺序，美化一下。

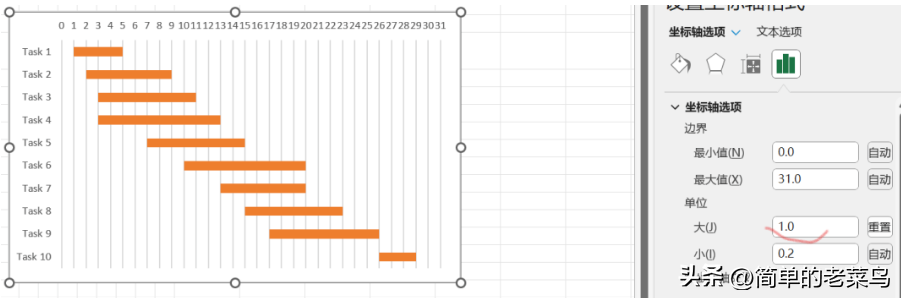

7、调整日期轴：设置坐标轴格式。即可有下面甘特图。

上面是关于用Excel做树图和甘特图的步骤，其它图下期再分享。

如果你在使用中有啥问题，欢迎留言交流。
