利用Excel表格文件，我们可以在CAD上制作很精确的抛物线和沿着抛物线运动的圆，

抛物线

特别是当我们有了一组很精确的测绘数据的时候，今天介绍的这个方法就可以让我们非常高效率的，得到一个很完美的CAD图。

方法很简单，我将步骤总结到了这里。

【步骤1】

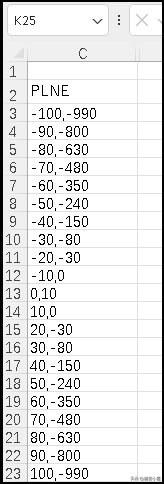

首先我们需要用表格文件准备好一组数据。这里大家需要注意，数据像x,y这样，中间需要用逗号区分一下，

【步骤2】

然后我们打开CAD，在命令栏窗口处，输入pl命令（PLINE），按回车键，

输入PL命令

【步骤3】

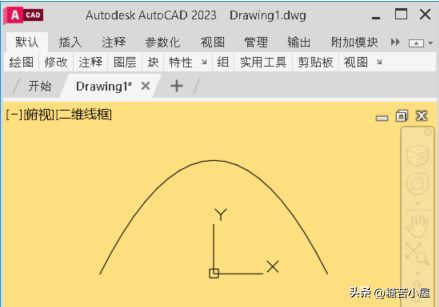

这个时候，我们将刚才表格中的数据全部复制，粘贴到命令栏里面之后，再按一下回车键，你就会看到一条抛物线制作了出来。

抛物线

【步骤4】

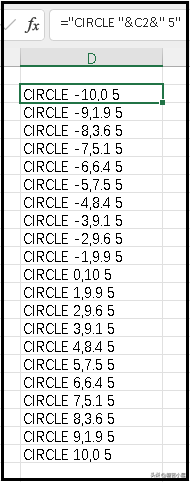

下面我们开始给抛物线上添加圆，继续刚才表格文件的编辑，在刚才抛物线数据的右边，我们追加一列绘制圆的命令，

="CIRCLE "&C2&" 5"

绘制圆的命令

【步骤5】

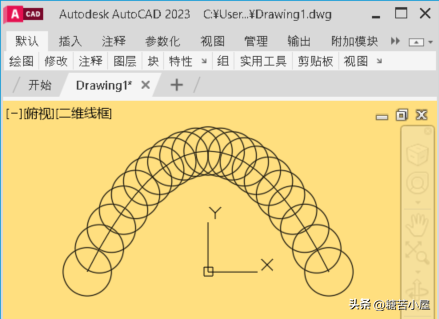

将上面的表格的数据，我们复制后，粘贴到CAD的命令栏里面，沿着抛物线的一组圆就可以非常快的绘制出来了。

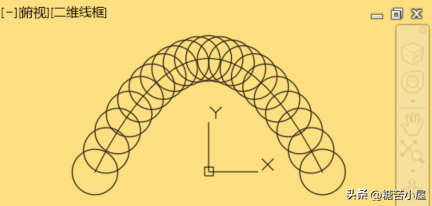

完成

下面这个就是实际操作的视频。

视频加载中...

有效的结合着Excel表格文件，将会能给我们制作很多实用的东西。希望大家一定要在自己的绘图设计中将表格文件活用起来。
