本文是柱形图系列第七期，阅读大概3min。

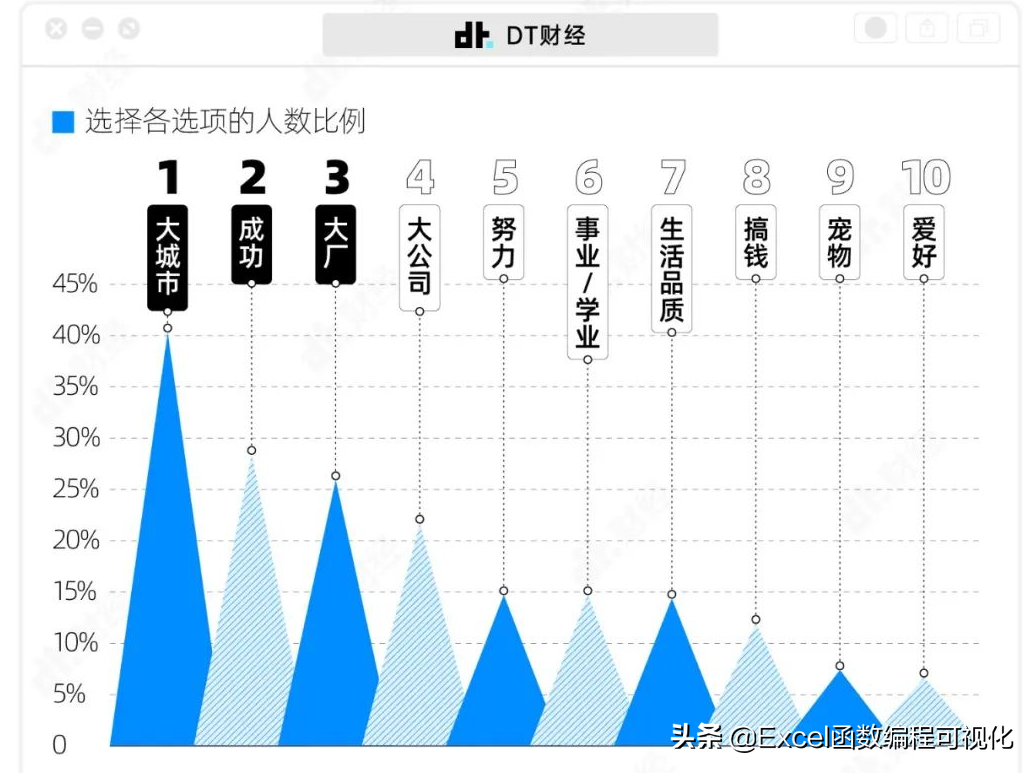

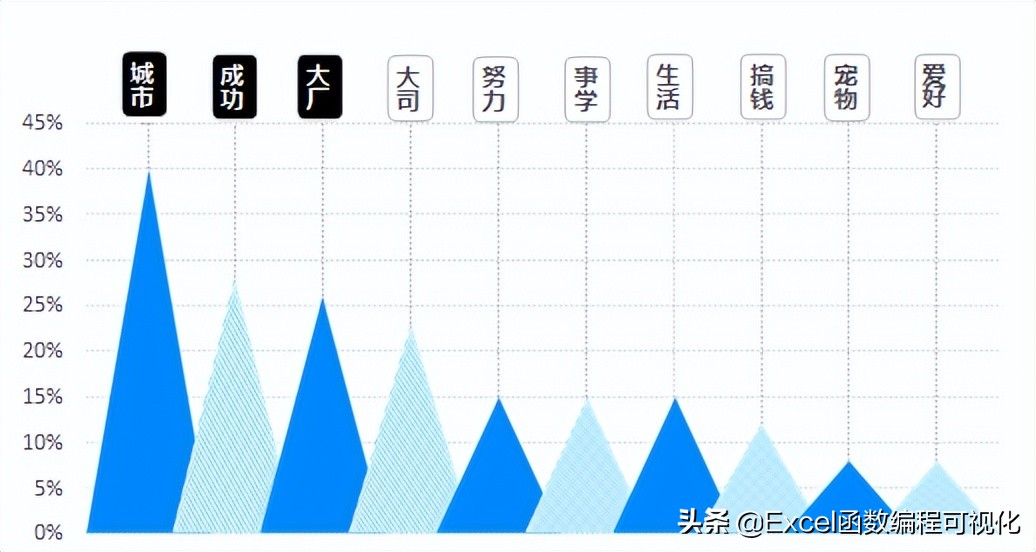

最近看到DT财经一篇文章【年轻人疫情影响报告：大城市和大厂不香了】，其中有一张三角柱形图，觉得很有意思。
表达的是 和疫情之前相比，哪些东西在个人心中的重要性下降了。
财经制图用的AI结合PS，门槛比较高，这里我们用Excel还原一下，来看看是否可行。
数据源准备

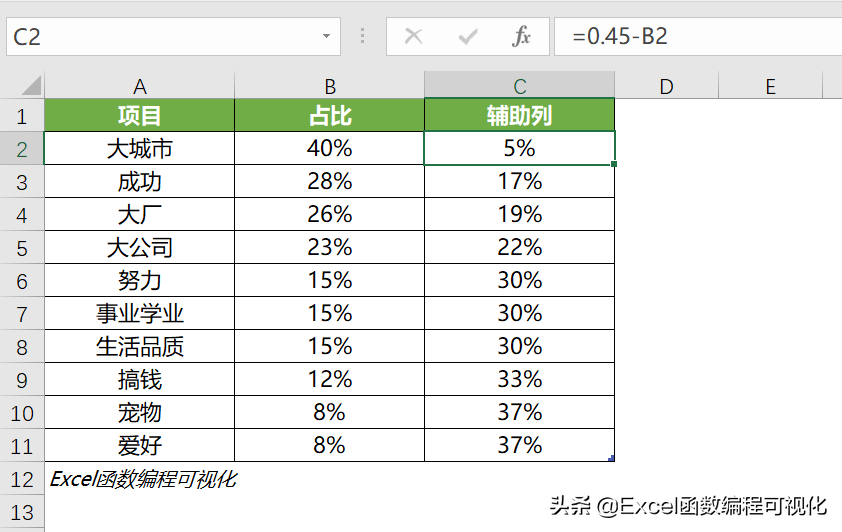

数据源比较简单，需要新增一列辅助列，辅助列的值为坐标轴最大值减去【占比】列，原图纵坐标轴最大值为45%，C2单元格输入公式“=0.45-B2”，公式下来即可。
注：辅助列主要是用来确定柱形图与标签之间线段的长短。
插入簇状柱形图

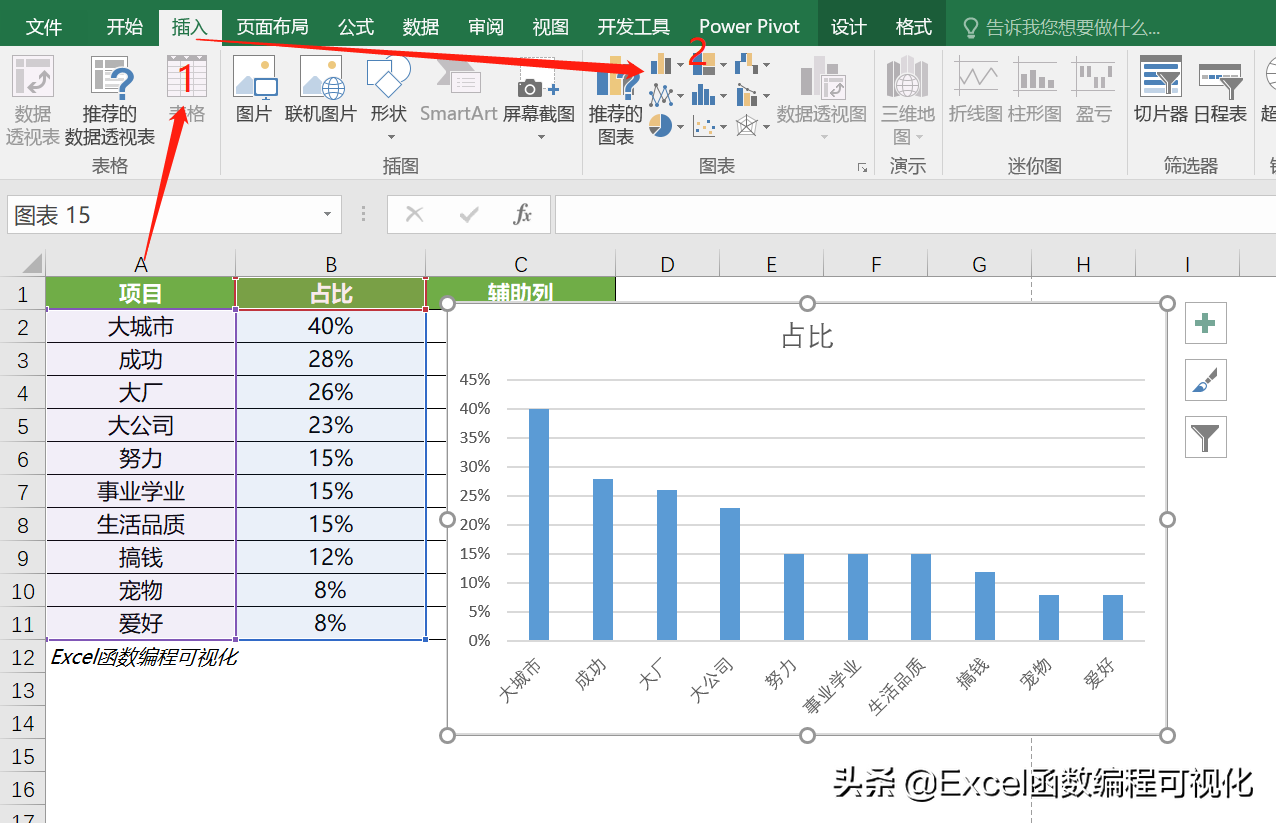

选中数据源A1:B11区域，依次点击【插入】、【簇状柱形图】，默认图形如下所示：

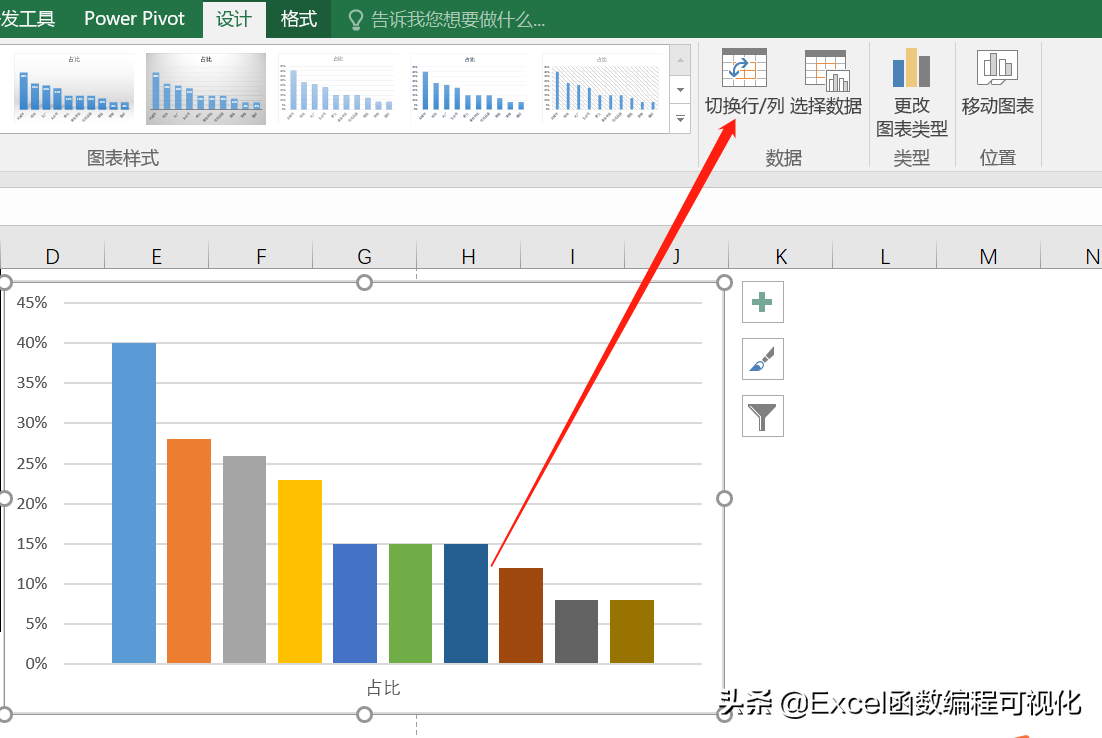

接着点击图表工具中的【设计】、【切换行/列】，将图表设置成如下格式：
这一步很重要，将每一个指标都设置成单独的系列，这样才可以使前后两个三角形具有重叠的部分。
三角填充

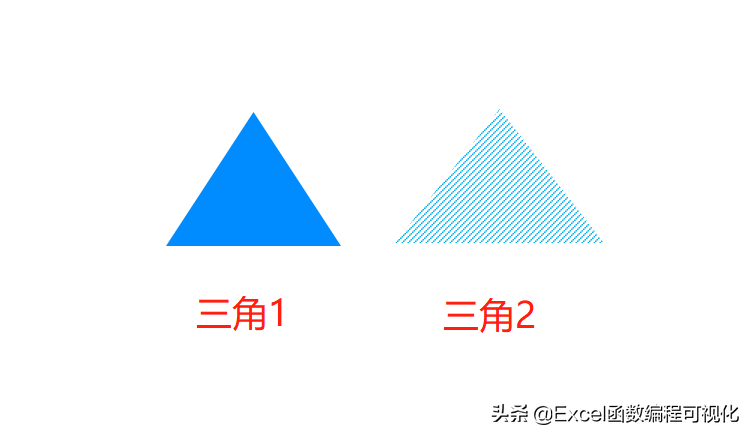

利用Excel【插入】-【三角形】，插入两个等腰三角形，并填充为不同的颜色。

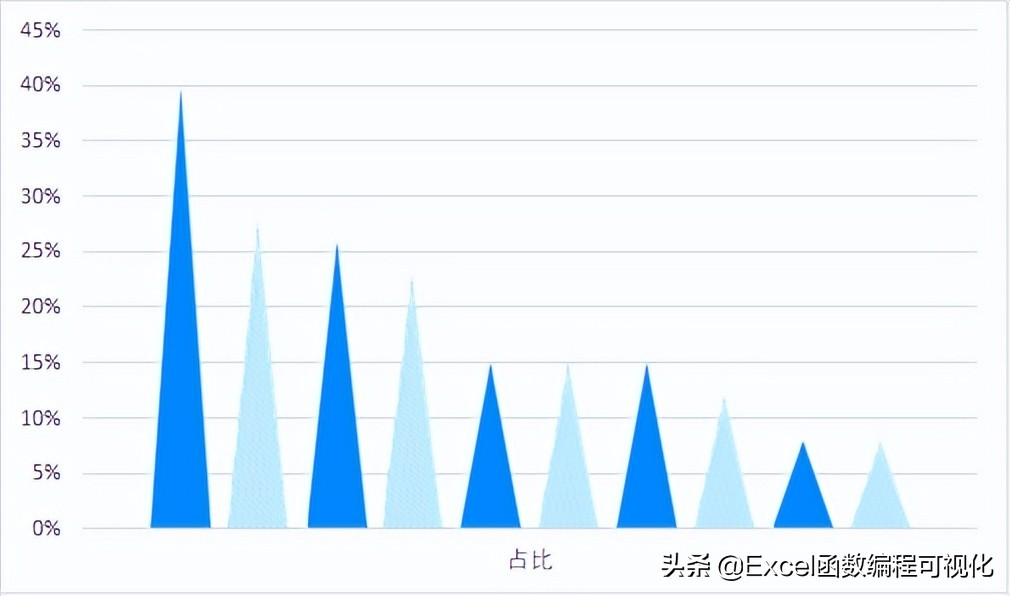

接着复制三角形，并将之粘贴到柱形图中的每个柱形（两个不同花色的三角形间隔填充），如下图所示：
通过设置系列重叠，使前后两个三角出现重叠。

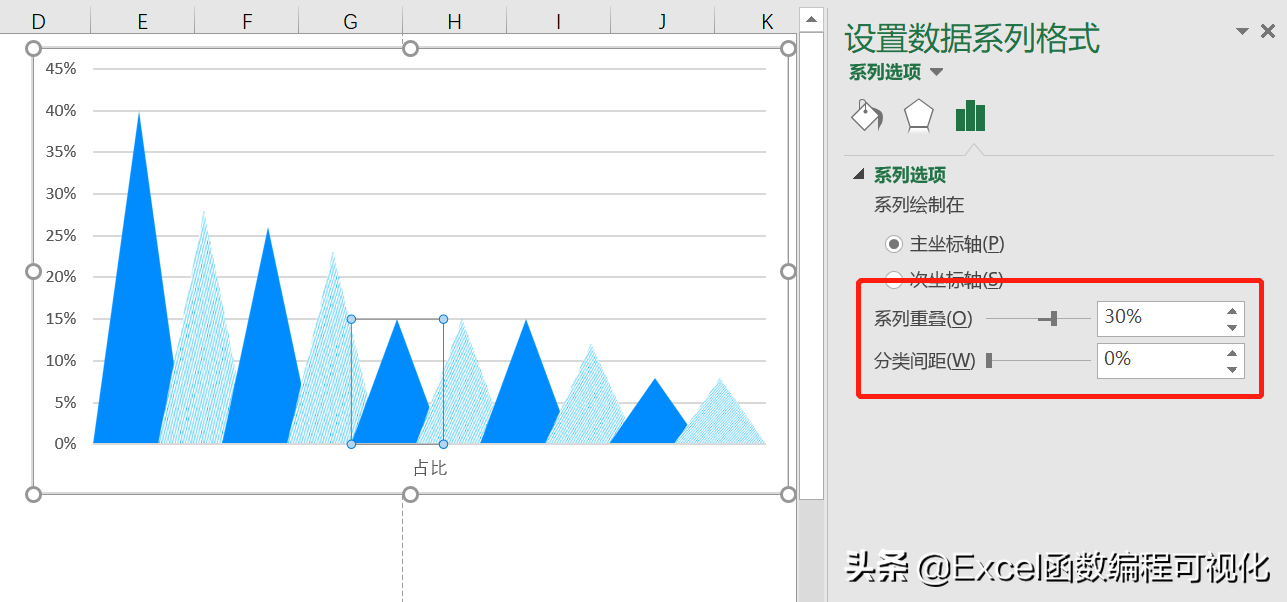

右键选择【设置数据系列格式】，在右侧设置窗口中，将系列从重叠设置为30%、分类间距设置为0%。
三角柱形图基本制作完成，接下来制作垂直线与数据标签部分。
竖向垂直线
竖向垂直线通过添加误差线获取，选中单个柱形图，点击图形右上方的“＋”号，勾选“误差线”，再选择“更多选项”。
依次勾选“正偏差”、“无线端”、“固定值”，这里的固定值我们输入辅助列的数值（0.05）；

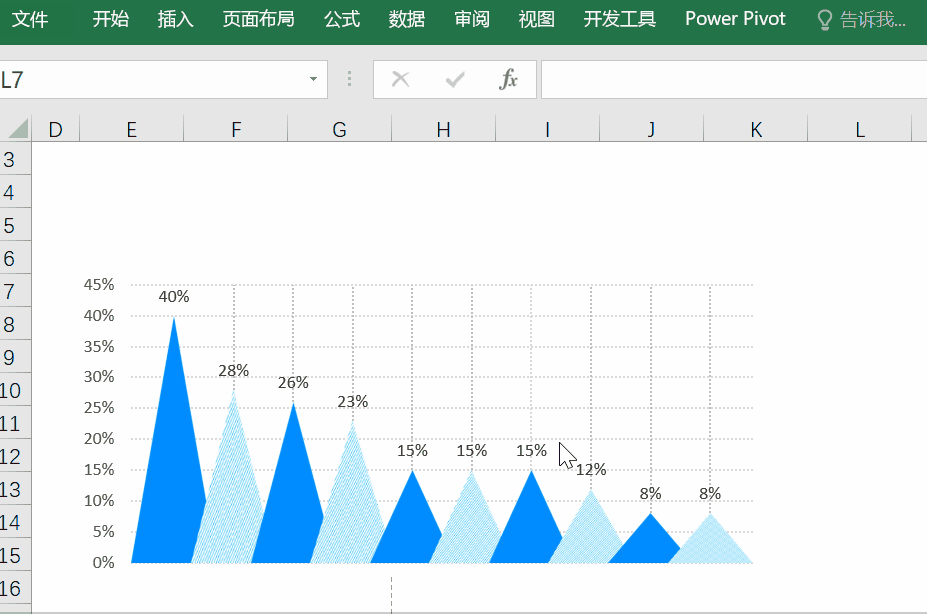

接着将误差线的颜色设置为灰色、线型设置为虚线，即可完成竖向垂直线，动图如下所示：
其它系列的垂直线重复以上步骤即可。
添加数据标签
接着制作顶部数据标签。

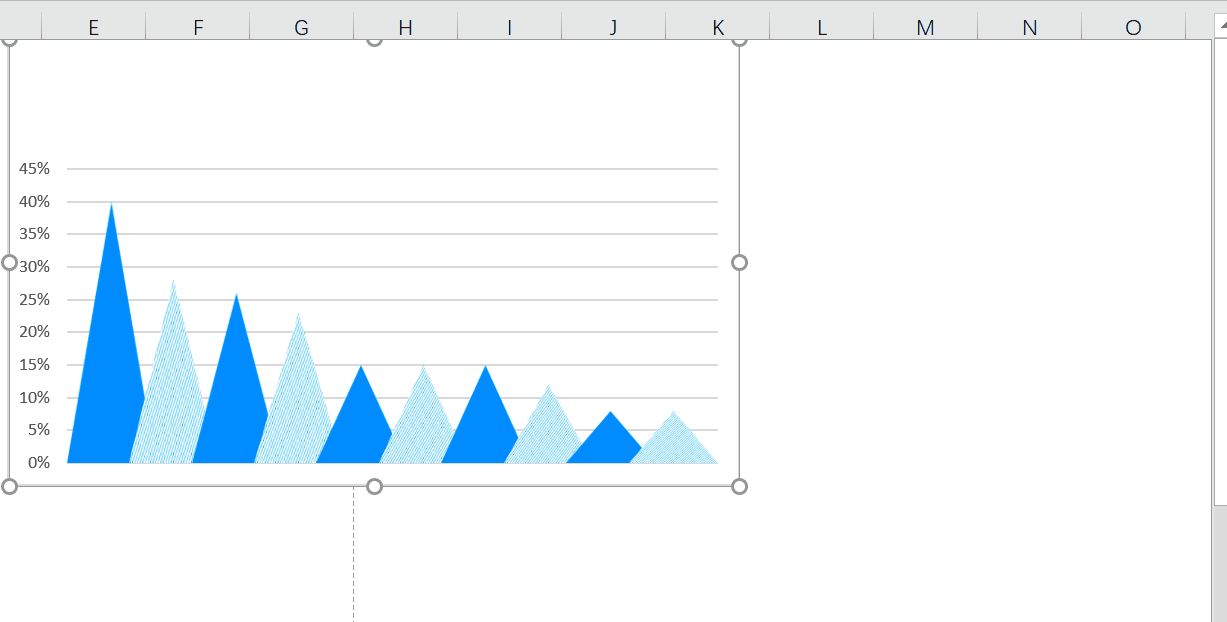

首先添加数据标签形状，最为最外层的边框，接着修改数据标签的内容，调整字体格式、颜色、形状填充色等，动图展示如下：
接着删除引导线，将标签拖动到合适的位置即可。
重复以上步骤，添加其它系列的数据标签。

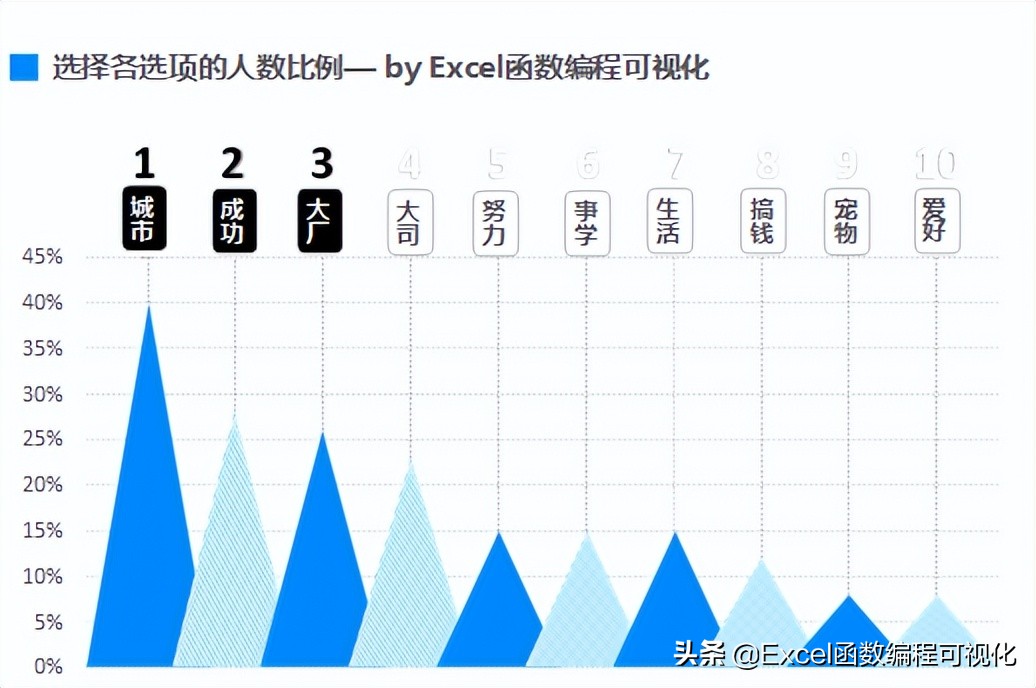

通过以上步骤，基本完成了三角柱形图的制作，顶部的序号1至10，可以通过添加艺术字的方式实现，比较简单，这里不再赘述。
练习文件。
以上，希望对你有所帮助~
