本期图表效果预览 >>
1 认识：什么是容积图？
容积图常用于表达百分比数据，譬如占比、增长率、完成率等，下面这张图就是一张标准的容积图：
构成容积图最重要的两个要素是前景色和背景色，其中，背景色高度是固定的（100%），前景色高度则是由图表所展现的百分比数据来决定（介于0%-100%）。上图中前景色（红色色块）的高度与背景色（蓝色色块）的高度比例即要展现数据（70%）。
容积图的创意之处在于通过前景、背景样式的设计，让图表变得更为生动、切题。用容积图来表达水位、能量这样的应用场景再贴切不过了，例如下面这张图：
本期以上面第一张图为例，为大家介绍容积图的Excel作法及更多创意。
2
作图：容积图的Excel作法

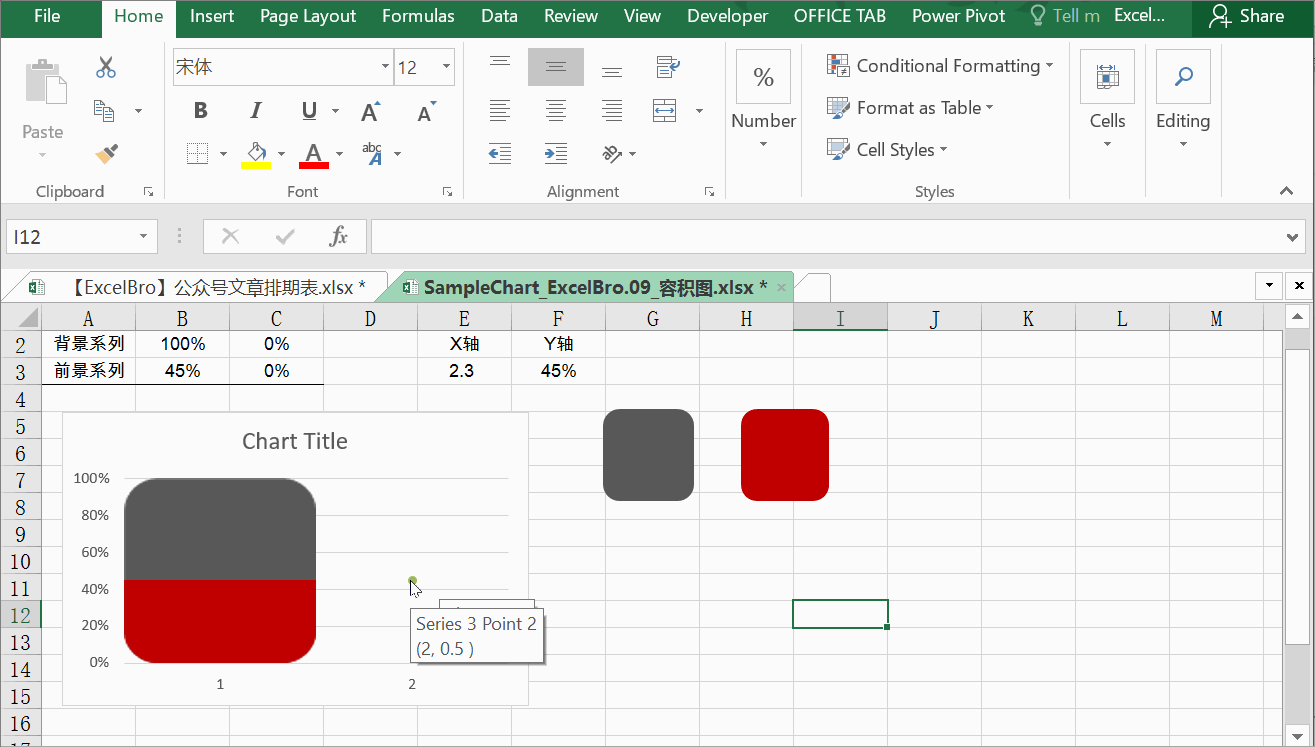

首先来看一下Excel制作完成的效果：
1、制作思路
1）容积图从本质上是柱状图，两个柱子叠加在一起分别构成前景色和背景色
2）前景色和背景色色块的形状可以用图形或图片填充来实现
3）动态标签及引导线：使用散点图的误差线来模拟
2、作图步骤
1）制作好数据源，见A2：C3单元格，选中A2：C3，插入柱状图，调整坐标，删除系列标志；
思考 C2、C3单元格为什么是0%？（在公众号留言提交你的答案或疑问，试试看）
2）调整重叠水平100%，分类间距为0；
3）用提前做好的形状分别填充前景及背景柱；
4）选择前景柱，在图片填充设置中选择层叠并缩放，单位为1，这一点非常关键；
思考 为什么要选择层叠并缩放，且单位为1？（在公众号留言提交你的答案或疑问，试试看）
5）制作引导线：添加一个新的系列，数据源选择E2：F2；
6）选择新系列，更改图表类型为散点图；
7）选择刚刚生成的点，为其添加标准误差线。删除Y误差线，将X误差线改为负偏差；
说明 用误差线来模拟图表这一技巧非常实用，以后ExcelBro在其它教程中再介绍更多的案例。
8）为散点添加数据标签，修改标签数字格式，删除网格线、坐标轴，完成。
3
创意：如何做出创意十足容积图
上面的案例中，我们完成了一个中规中矩的容积图。
还记得吗？我们实现前景、背景效果的方式是图形填充。
如果我们使用图片来填充，往往能产生更多创意，比如我自己做的这组图表：
且不论数据表达的含义，单看图表的创意已经非常引人注目了。
思考 如何完成以上创意？自己动手尝试一下。
最后，做个简单的总结。
容积图
【用途】展示百分比数据，通常为0%-100%之间
【优点】形式新颖，创意更佳，用途广泛，可以表达占比、增速、完成率等
【技巧】引导线的模拟、图片填充
