在科研工作中，我们经常会遇到大量样本，而每个样本又有几个不同的参数。这时候我们就会去分析各参数之间的相关性，以及某个参数的分布区间和规律。在一般情况下，我们可能会两两绘制散点图，这样不仅效率低下，而且也会显得水平不高，这时我们可以利用origin软件简单快速绘制散点矩阵图。

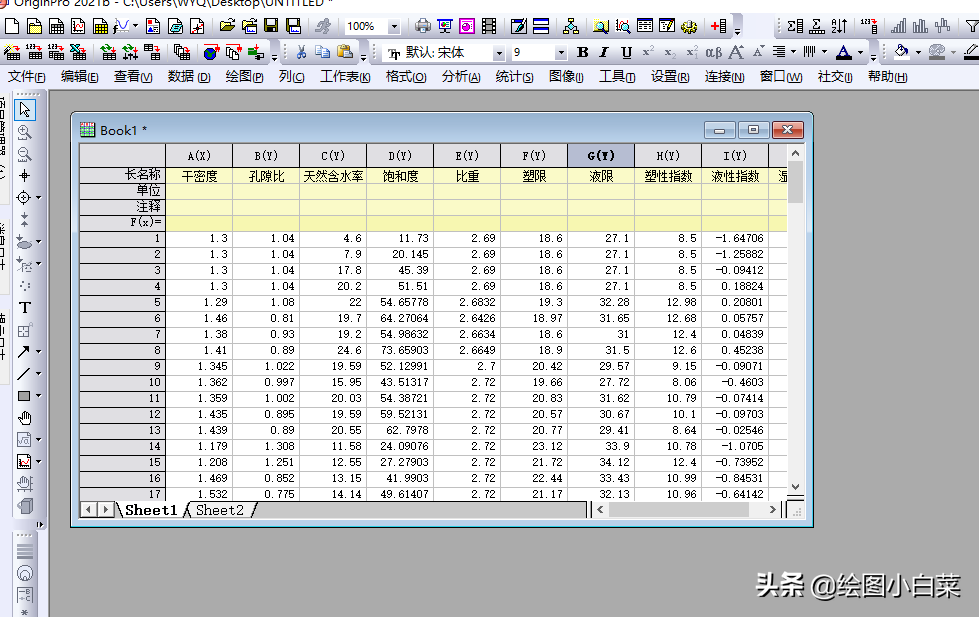

第一步：导入数据。打开软件，导入实验数据，可以粘贴，也可以直接导入excel,导入方法 可以参考昨日的文章。

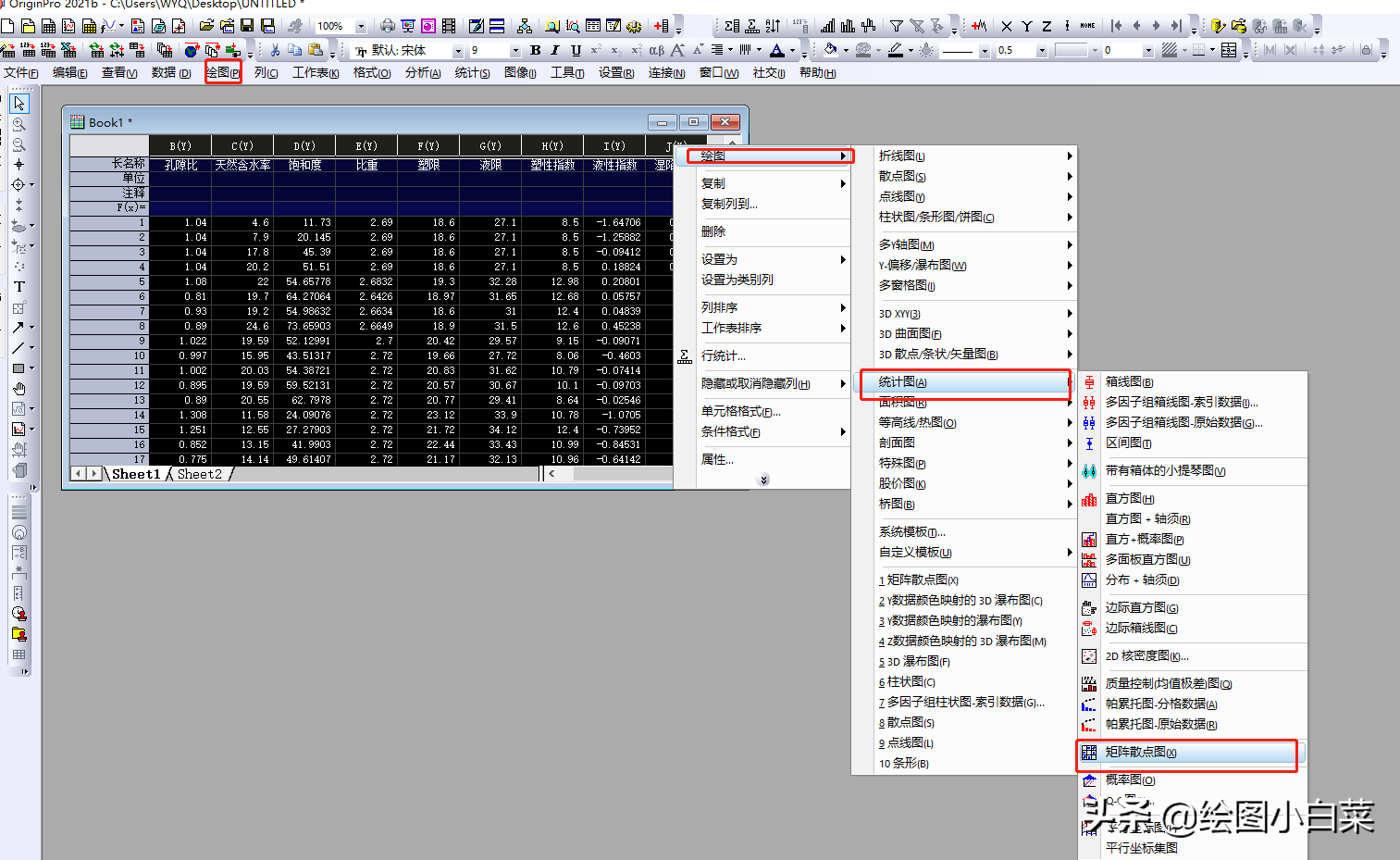

第二步：绘制散点矩阵图。选择输入的数据 ，点击绘图找到散点矩阵图，或者右键选择散点矩阵图 。

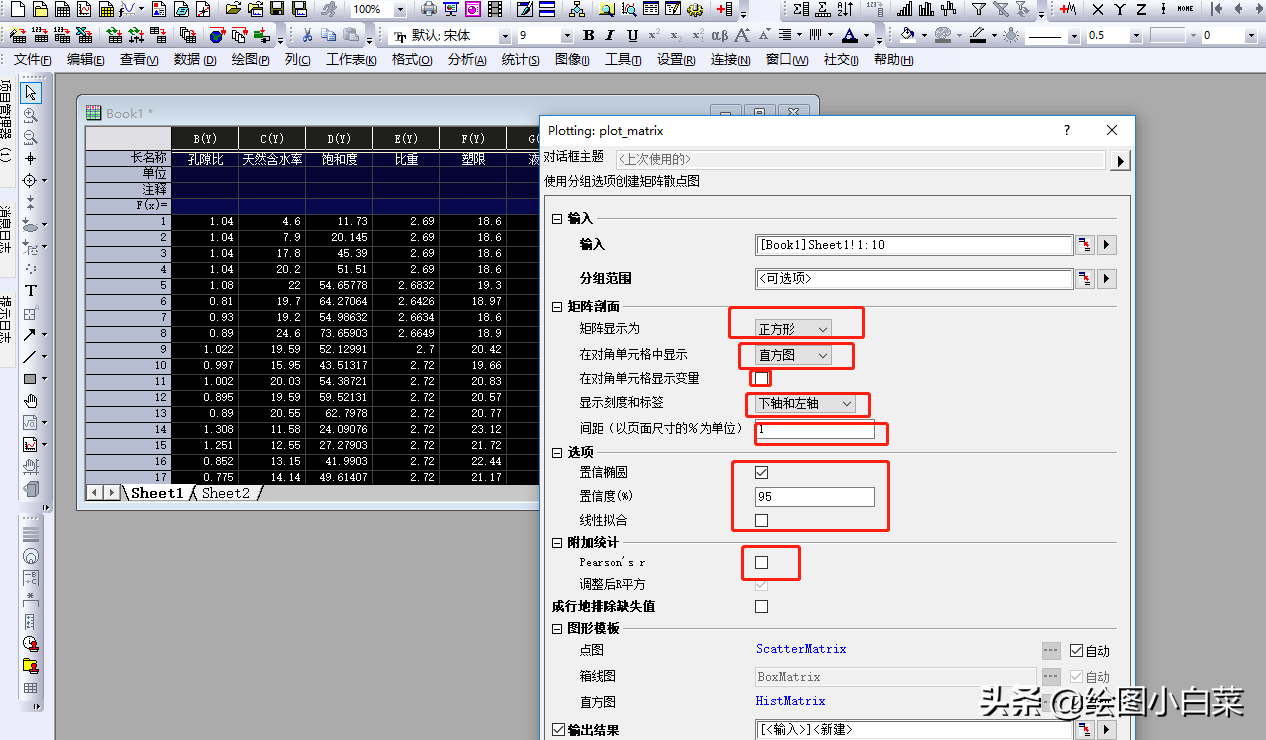

生成绘图前可以根据需要进行相关设置：矩阵显示分为正方形、上三角、下三角，这个很容易理解，这里选择正方形；对角线可选直方图、箱线图和无，这里选择直方图（可以 简洁的显示每个参数的分布区间和规律）；显示刻度与标签选择的是下轴和左轴；间距可以自己输入（可以选择0，也可以选择1，如果想带坐标轴的话我建议选1，不然坐标轴可能会重叠），选择了95%置信椭圆；也可以选择线性拟合和相关系数。

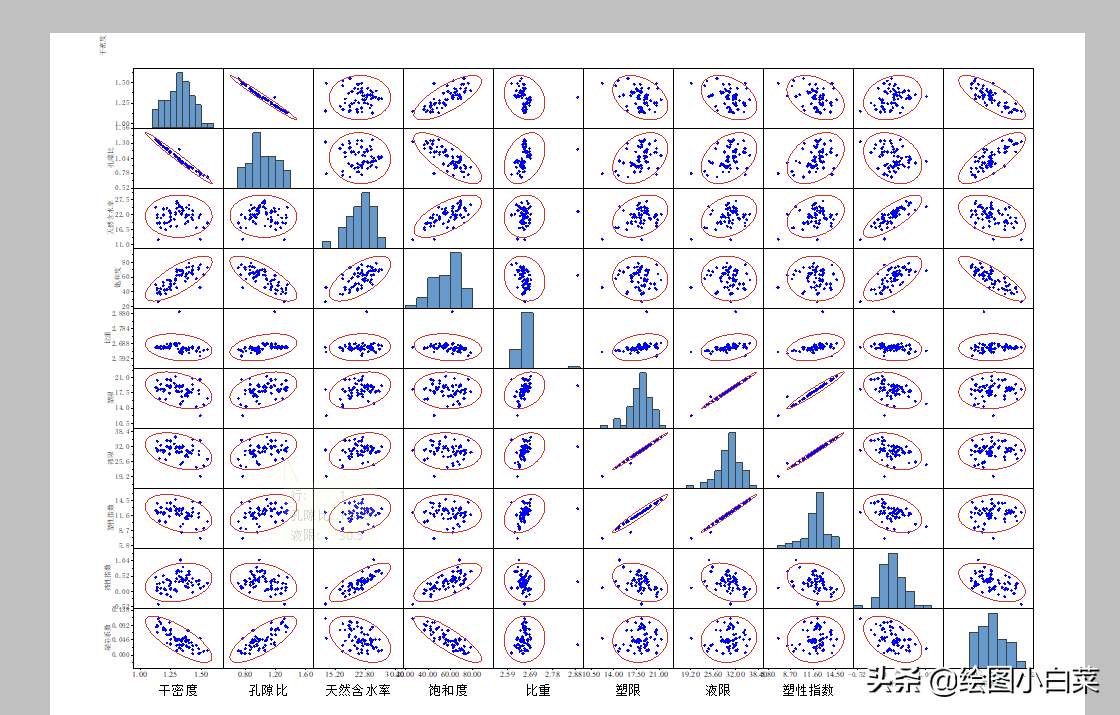

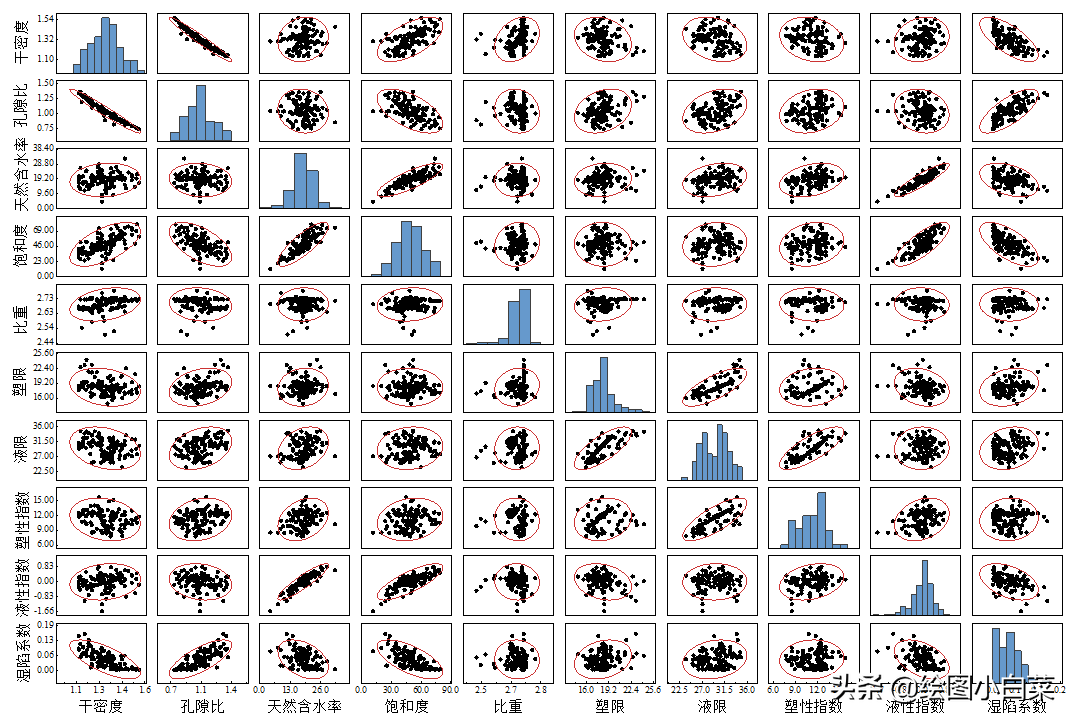

生成图形如下：（这里间距选的是0），

可以发现坐标轴数字会重叠，

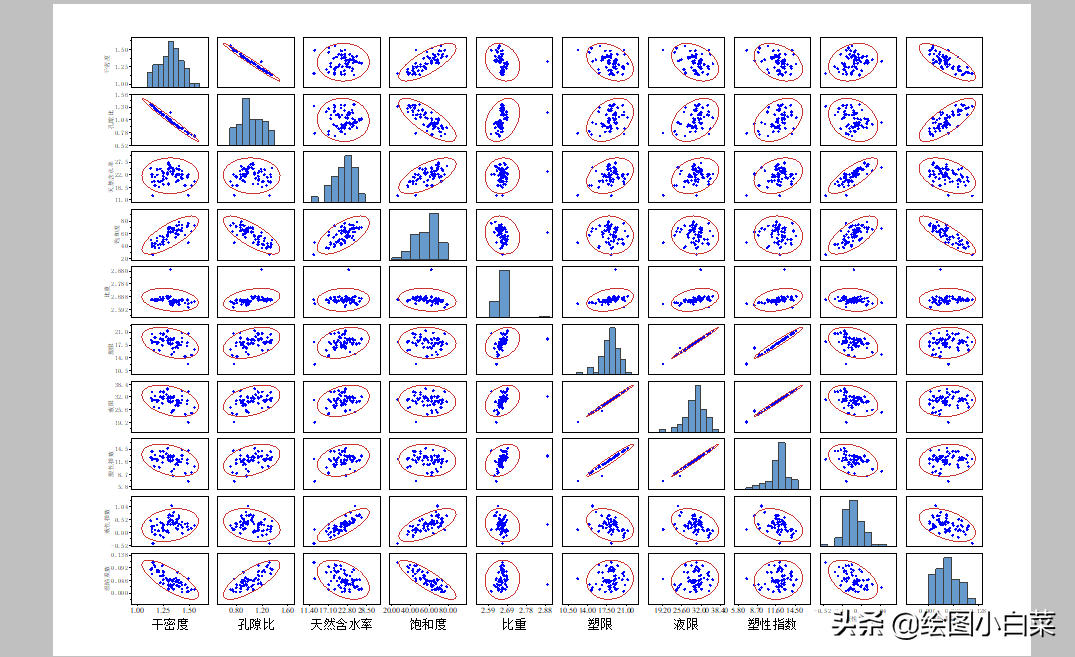

下面是间距为1，这时候坐标轴数字基本就不重叠了。

第三步：绘图设置。生成的绘图可能会比较凌乱，需要进行一些基本设置。

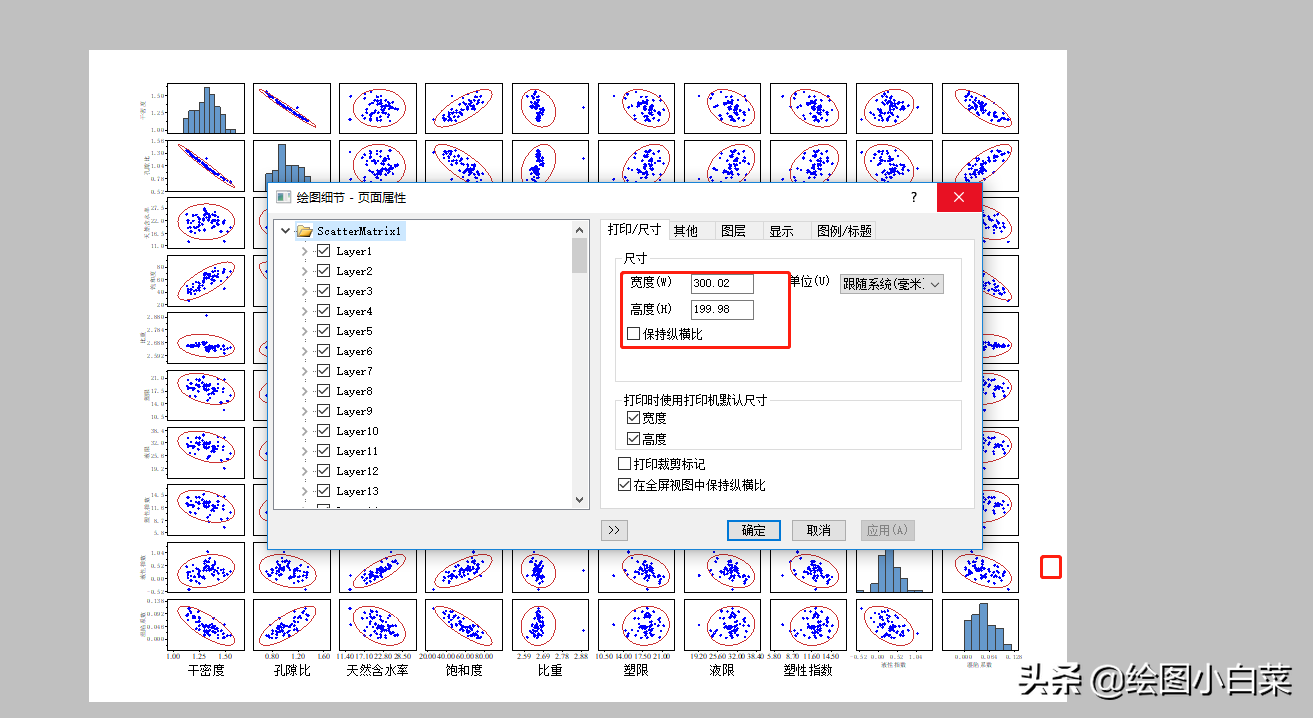

3.1 绘图长宽比设置，点击空白处进入设置页面（这里选择300:200）

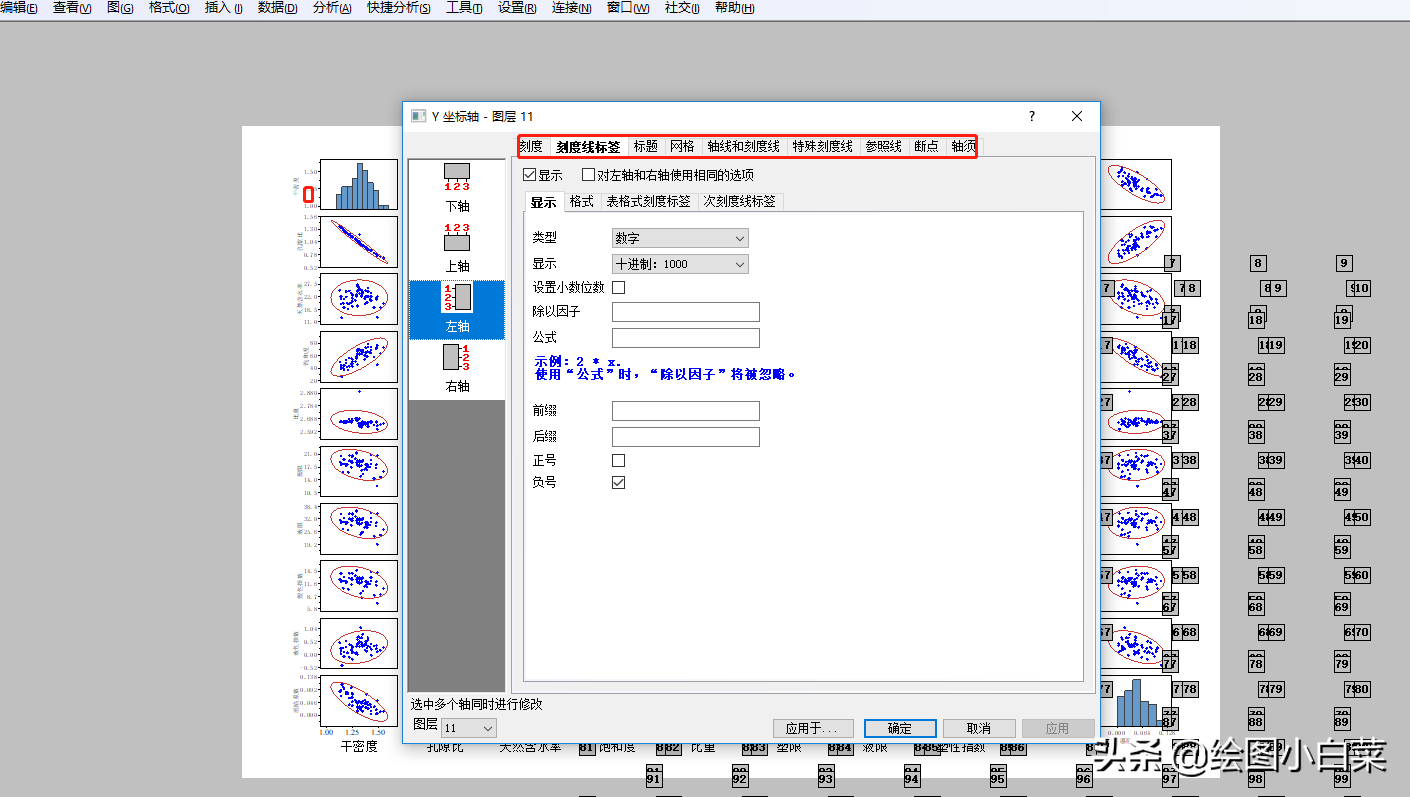

3.2 坐标轴设置：字体还是汉字宋体和字母times new roman，在散点矩阵图中，如果你是点击左轴进入的设置页面，那么左轴会一起变；刻度线还是设置朝内；

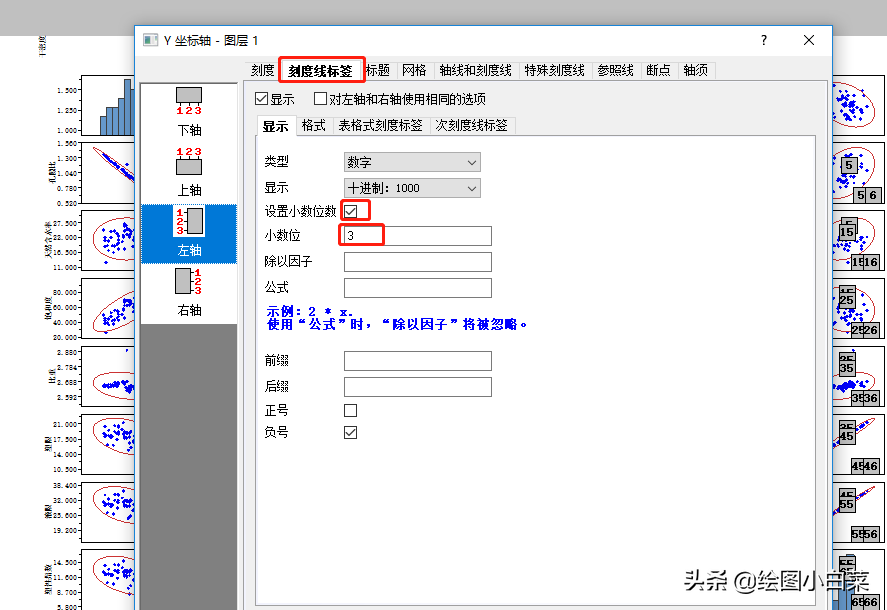

坐标轴刻度数字可以自己调整需要的小数点位数。

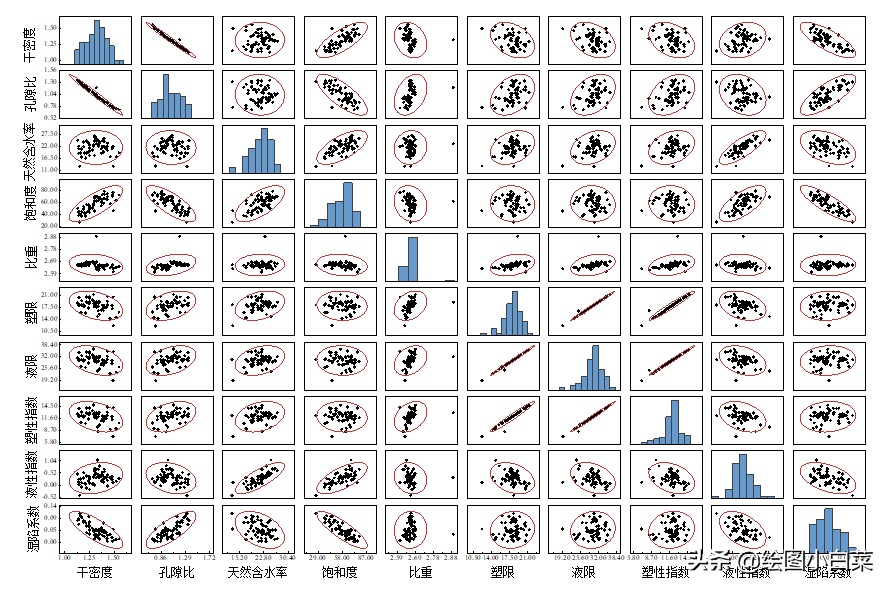

3.3 散点颜色设置和置信椭圆颜色设置：散点图颜色等可先点击再双击进入设置页面，这里分别选择黑色和红色。

注：如果数据点较多的话可能会有些卡顿。希望多多关注[送心]
