石材圆弧板产品有个极其重要的参数只有专业的人员才知道这个参数如何计算，但是计算时由于涉及到开根号，稍微马虎一点有可能计算错误。文中这张表极其实用，不要任何基础，只要将圆弧板的半径、弦长、圆弧板最薄处厚度三个参数对号入座，立即完成圆弧板中厚的计算，而且精度绝对“Number one”，实在棒极了。利用这个表还可以计算加工圆弧板的用料体积。

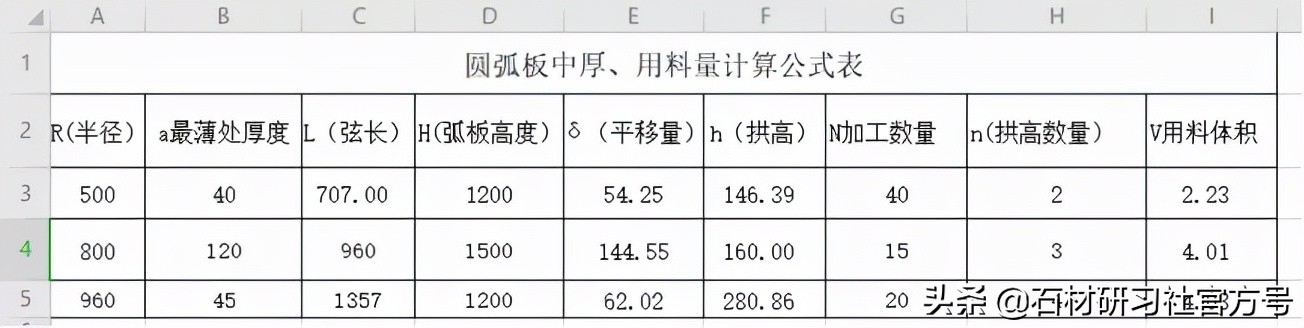

图1


表格编制说明：

（1）表格编制需要的参数

圆弧板的半径、圆弧板最薄处的厚度，弦长，这三个参数是计算圆弧板中厚不可缺少的。

（2）编制一个中厚计算的公式

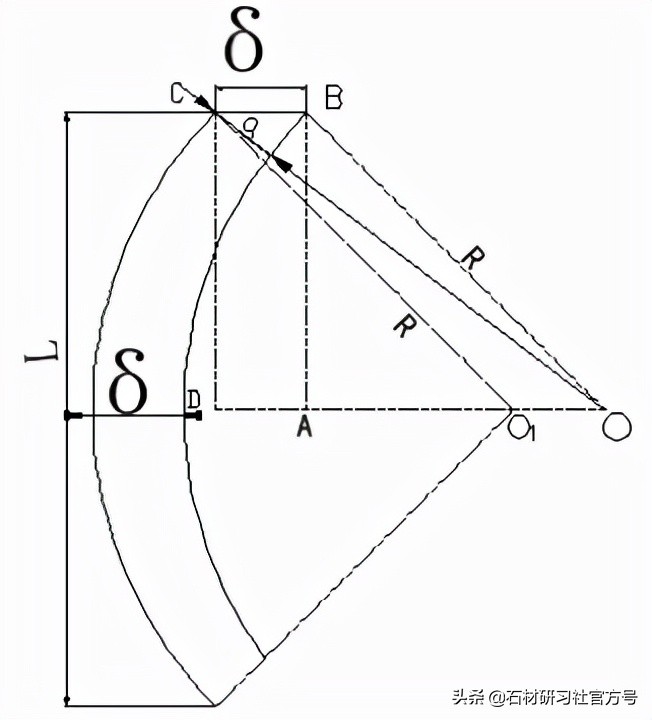

公式来源：δ=

依据该公式在Excel表格中编制下面的函数式。

公式的编制涉及到两个数学函数，SQRT（开二次根）、POWER（指数幂函数）。


公式编制方法：

1、在平移量（E3）栏中输入“=”；

2、在Excel表中点击“公式”；

3、在Excel表中点击“数学和三角”图标

；

4、下拉菜单，点击展开菜单里的图标

中的SQRT，求根公式；

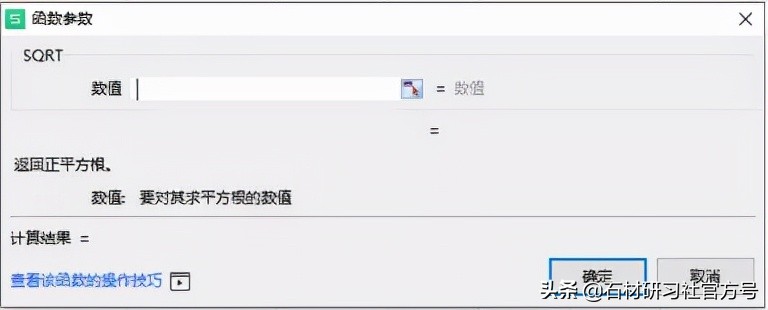

电脑屏幕弹出图2。


图2


5、在函数参数“数值”一栏里分别输入代表半径R、最薄厚度的a，弦长S的A3、B3、C3，完成公式的编制。

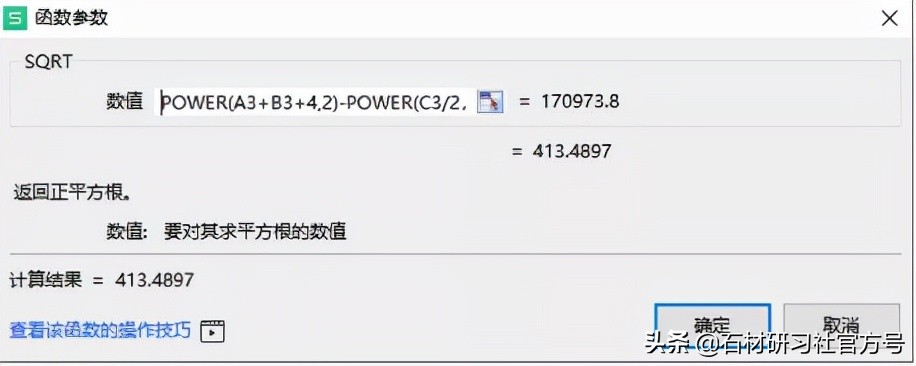

在数值栏中输入相关的参数A3、B3、C3,见图3，同时Excel表格的状态行出现公式，见图4。


图3


图4

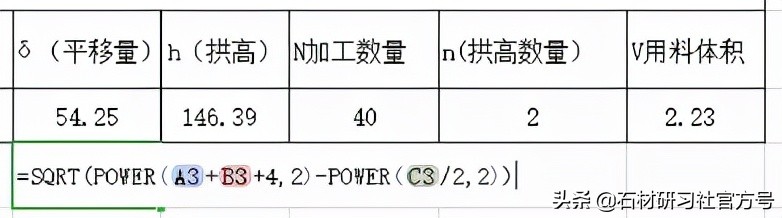

公式编制好后点击编辑栏E3，在E3下方显示编辑好的公式：

用类似的方法编制Excel拱高、体积公式。


h


V

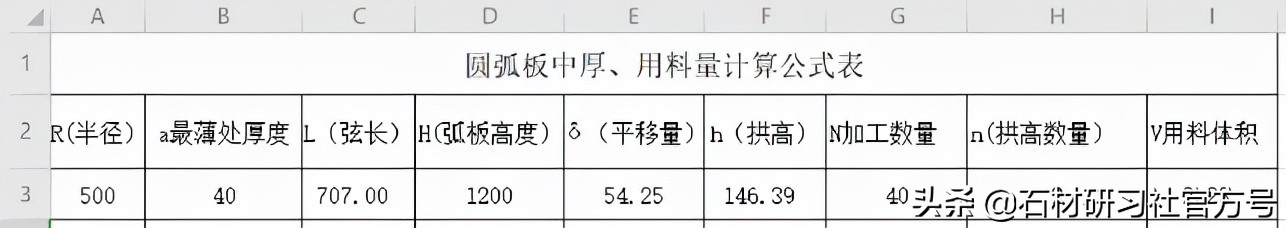

利用编制的中厚计算表计算：

将半径数值、最薄处厚度值、弦长输入对应的表格位置，鼠标从上往下一拉，瞬间中厚数值就可以得到 ，没有任何中间过程，不用操心数值不对，全部是电脑完成的，无论一天内计算多少次，加工多少件圆弧板，数据如何复杂，你绝对不会因此心烦意乱，皱眉头了。


文中已经很详细地说明了圆弧板中厚计算表的编制，读者朋友你试试看是否弄懂了？这是个非常实用的表，免费收藏，受用一生哦！

作者：晏辉

未经授权请勿转载
