前面我们分享了柱图美颜术、旋风图、双层饼图、各种漂亮的百分比图、复合饼图、滑珠图、圆环图、电池百分比图、条件格式制作的百分比图和WIFI信号百分比图等12个图表教程，今天分享一个会跳动的脉搏图，365天的销售情况一图掌握，哪天高哪天低一目了然，需要的小伙伴快快收藏！

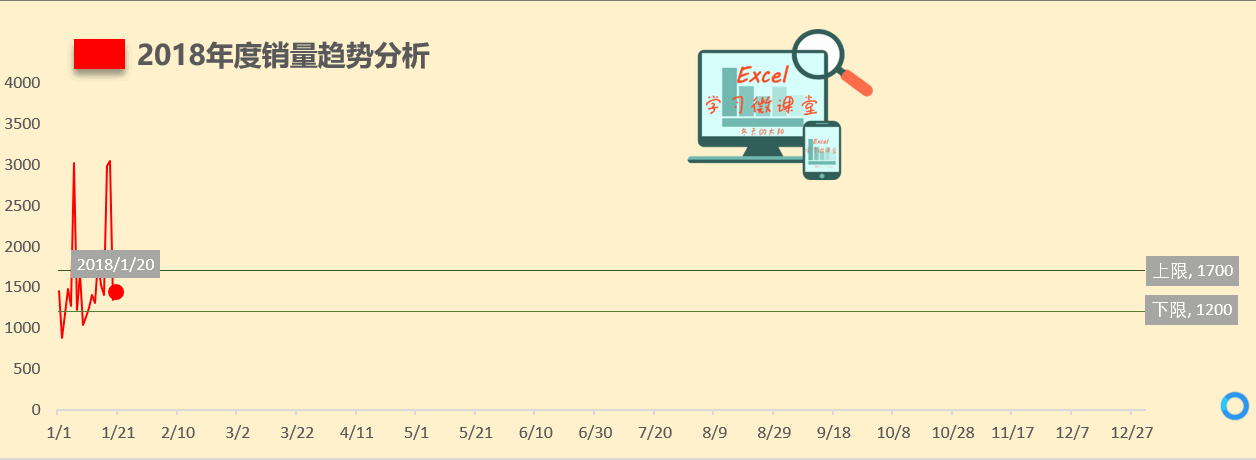

一、效果图
二、操作步骤

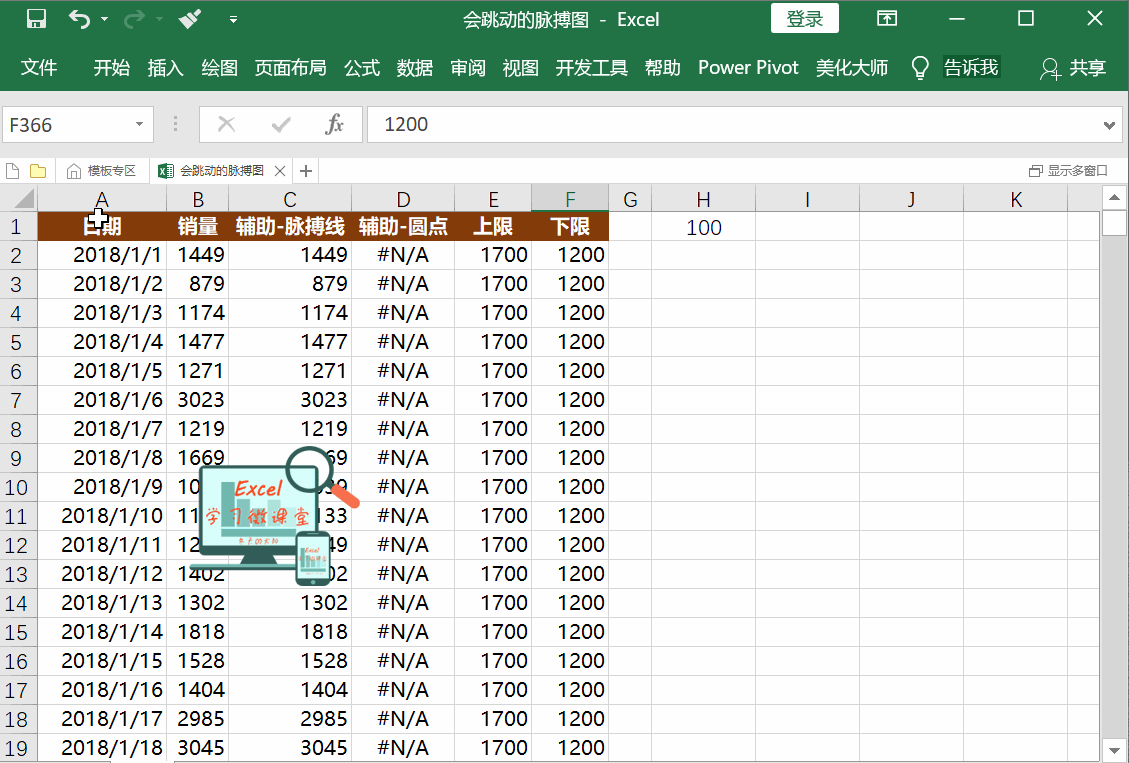

步骤一：添加4个辅助列

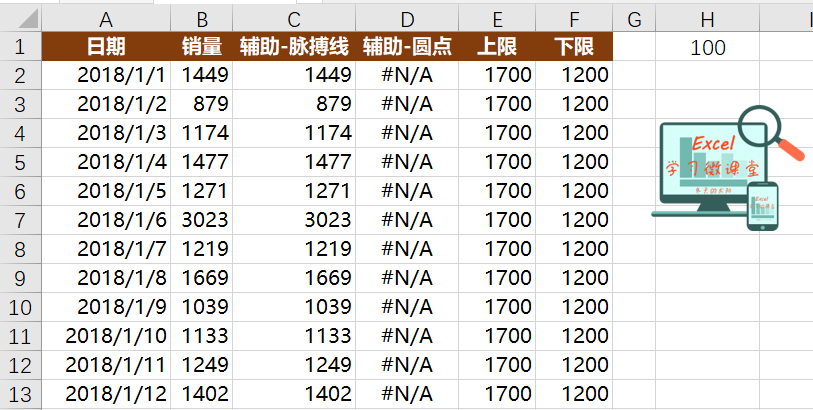

1、 第1个辅助列C列（辅助脉搏线），第2个辅助列D列（辅助圆点），第3个是E列（上限），第4个是F列（下限）。另外，在H1单元格随便录入一个查询的天数，比如100。
2、脉搏线公式：C2=IF(ROW()-1<=$H$1,B2,NA())，将公式向下填充，即如果当前的行号减1后小于等于H1单元格，则显示B2单元格的值，否则就显示NA，可以看到前100天的显示了数据，其他都显示NA。
3、圆点公式：D2=IF(ROW()-1=$H$1,B2,NA())，将公式向下填充，即如果当前的行号减1后等于H1单元格，则显示B2单元格的值，否则就显示NA，可以看到第100天的显示数据，其余的都显示NA。
4、上限和下限可以自由设置，案例中我们希望数据不超过1700，不低于1200。

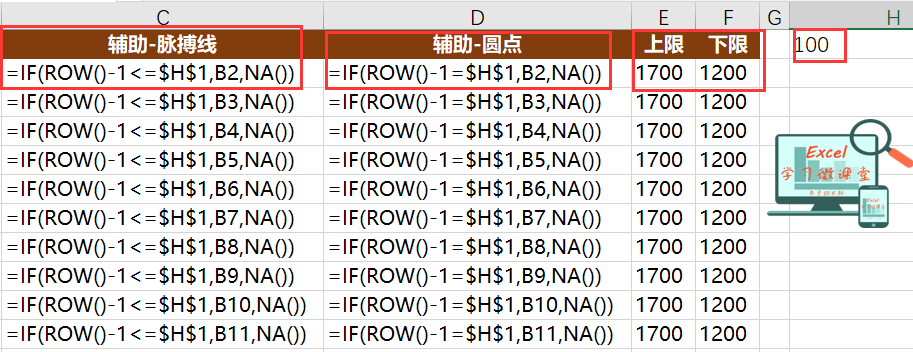

辅助列公式图：

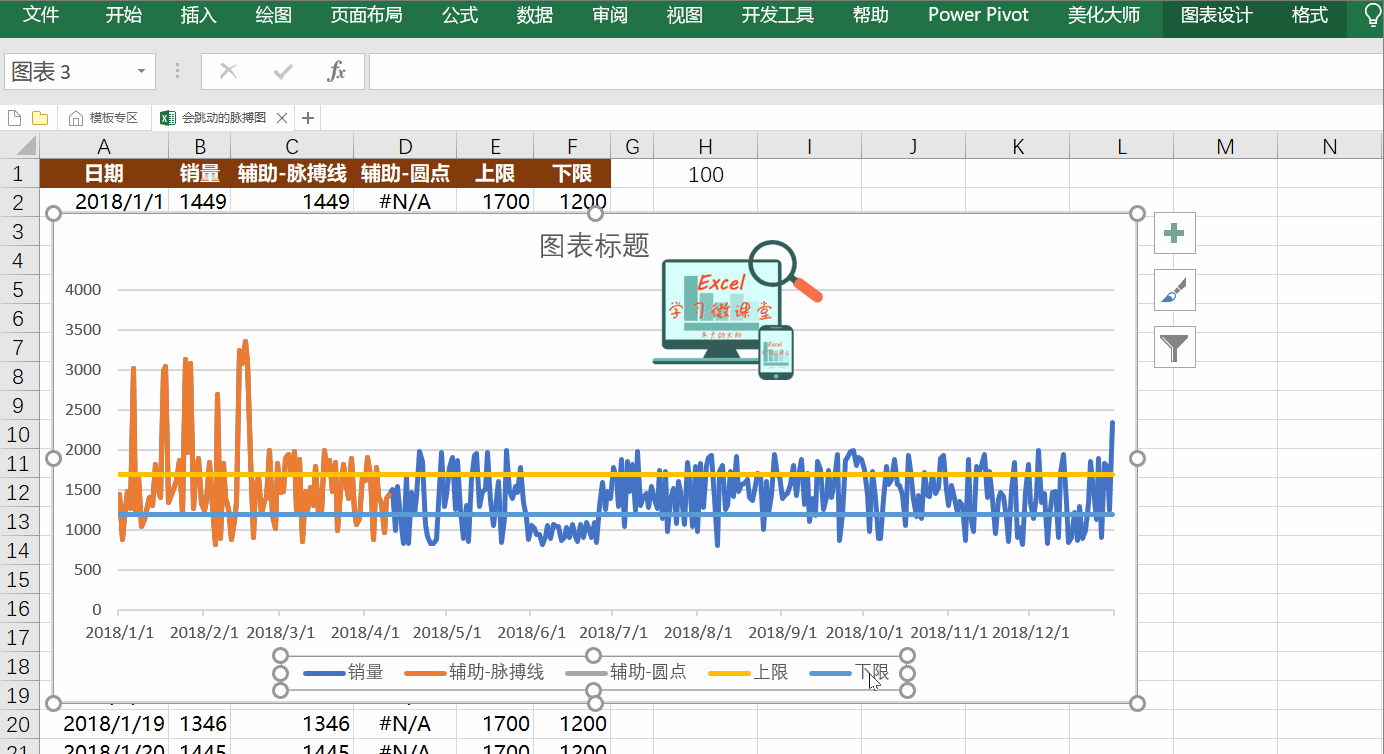

步骤二：插入折线图：选择数据→【插入】→【折线图】
步骤三：美化图表
1、 删除图例和网格线，修改标题等。
2、 修改横坐标格式。选择横坐标→右键选择【设置坐标轴格式】→将数据格式为【m/d】→添加，这时候就只显示月和日。修改单位为20天。
3、 修改上限和下限格式。点击图表→【格式】→【格式】在下拉菜单中选择【上限】→在【形状和轮廓】中选择绿色，粗细选择0.5磅。同样将下限设置为绿色0.5磅。
4、 隐藏【销量】。点击图表→【格式】→【格式】在下拉菜单中选择【销量】→【形状和轮廓】设为无轮廓，将它隐藏。
5、 设置圆点格式。点击图表→【格式】→【格式】在下拉菜单中选择【圆点】→【设置所先内容格式】→【填充】→【标记】→【数据标记选项】→点选【内置】类型为圆大小为8，填充颜色设为红色无线条。
6、 设置辅助脉搏线格式。点击图表→【格式】→【格式】在下拉菜单中选择【辅助脉搏线】→【形状和轮廓】设为1磅粗细。
步骤四：添加数据标签
1、 为上限下限添加数据标签。分别选中上限和下限最后1个点→右键选择【设置标签格式】→将数据标签设为显示【系列名称】和【值】，填充灰色→设置字体为白色。
2、 为圆点添加数据标签。选中圆点→右键选择【设置标签格式】→将数据标签设为只显示【类另名称】，填充灰色→设置字体为白色。

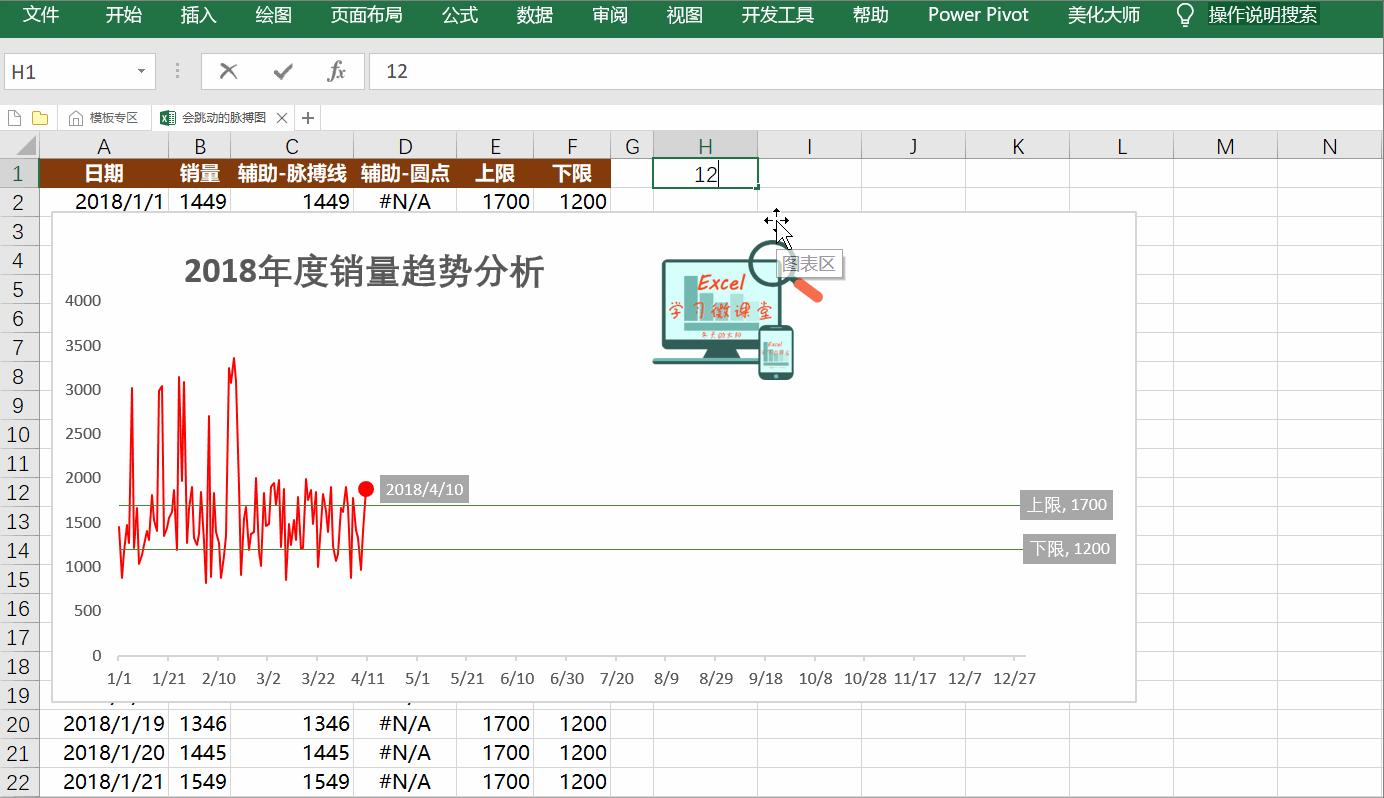

步骤五：设置自动运行跳动
这时侯我们改变数据，脉搏线就发生变动，但如何让数据自动变呢？这就要借助VBA代码了。
1、 导入VBA代码或写入代码。按ALT+F11，选择工作表→右键选择【导入文件】选择VBA代码【脉搏图自动运行】。
代码如下：
Sub 自动运行()
For i = 1 To 365
[h1] = i '根据单元格的实际位置修改
DoEvents
Application.Wait (Now + 0.000000000001) '数字越小，绘制的速度越快
Next i
End Sub
2、 在图的左上角插入一个矩形并设置格式→选择矩形→右键选择【指定宏】→选择宏【自动运行】，这样当我们点击矩形时，脉搏图就自己跳动了。
