ppt里面怎么做坐标格(VBA制作坐标网格图)

word、ppt经常要制作图形，例如坐标图，有许多纵横线，需要批量制作，手工极不方便，线间距也不好调节，还有设置网格线的粗细、箭头、颜色等等，这时用VBA就可以发挥优势。
一、要求：
每间隔5格主刻度线加粗显示，组合成一个图；次刻度线较细，组合成一个图。便于批量设置主刻度和次刻度的格式。各条线间距相等
二、程序
Sub coordinate()
Dim shp1 As Shape, shp2（） As Shape, shp3（） As Shape
,…………………………
'描绘纵坐标
,…………………………
j = 1

k=k+1
ReDim shp2(1 To 1)
ReDim shp3(1 To 1)
For i = 1 To 36
Set shp1 = addln(100 + 5 *(i - 1), 100, 100 + 5 * (i - 1), 275)
shp1.Name = "shp" & "i" & i

If (i - 1) Mod 5 = 0 Then
Set shp2(j) = ActiveDocument.Shapes(shp1.Name)
With shp2(j)
.Line.Weight = 1
End With
j = j + 1
ReDim Preserve shp2(1 To j)
Else
Set shp3(k) = ActiveDocument.Shapes(shp1.Name )
k = k + 1
ReDim Preserve shp3(1 To k)
End If
Next
For i = LBound(shp2) To UBound(shp2) - 1
ActiveDocument.Shapes.Range(Array(shp2(i).Name)).Select (msoFalse)
Next
Selection.ShapeRange.Group
For i = LBound(shp3) To UBound(shp3) - 1
ActiveDocument.Shapes.Range(Array(shp3(i).Name)).Select (msoFalse)
Next
Selection.ShapeRange.Group
'下面是横坐标
j = 1

k=k+1
ReDim shp2(1 To 1)
ReDim shp3(1 To 1)
For i = 1 To 36
Set shp1 = addln(100, 100 + 5 * (i - 1), 275, 100 + 5 * (i - 1))
'…………………………………………
'（横坐标的程序下面部分与上一步的纵坐标相同，略去）
'…………………………………………
End Sub
Function addline（x1, y1, x2, y2）
Set addln = ActiveDocument.Shapes.addline（x1, y1, x2, y2）
With addln.Line
.ForeColor.RGB = RGB（0, 0, 0）
.Weight = 0.5
End With
End Function
三、关键点
将所画直线编号并加上name属性，用可变数组存储，ActiveDocument.Shapes.Range(Array(shp2(i).Name)).Select (msoFalse)可以批量选择主刻度和次刻度线，不加“msoFalse”是无法多重选择的。
Selection.ShapeRange.Group组合所选直线，这样主刻度（第0、5、10……5k条线，每隔4条组合）和次刻度（第1、2、3、4，6、7、8、9……每4条组合都）是组合图形，只要点一下鼠标就可以选中全部线条并批量编辑线条格式，直线再多也没有压力。

坐标网格图

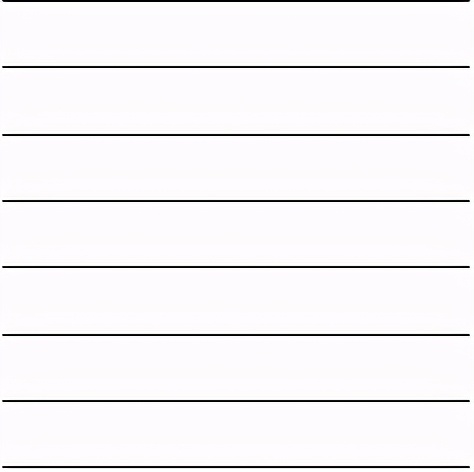

主刻度线

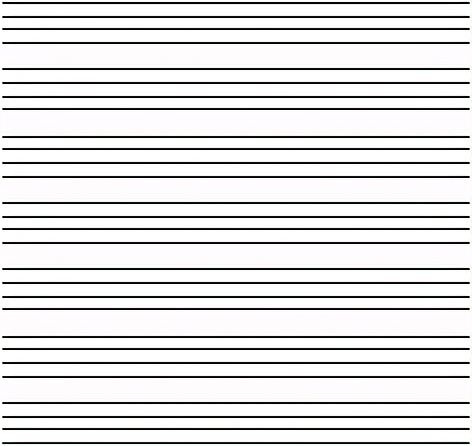

次刻度线
