小伙伴们大家好！科研论文作图系列终于迎来最后一篇啦！

有位论文审稿人在自己的博文中写道: “我审稿时看稿件的顺序是题目、摘要、图表、前言、参考文献和正文”。可见论文中图片的质量是非常重要的,处理一张图可能会花费大量的时间, 图片质量的好坏一定程度上决定了论文能否被录用。

投必得致力于帮助小伙伴们提高科研论文作图水平，由表及里、由浅入深地帮助大家快速掌握作图技巧。

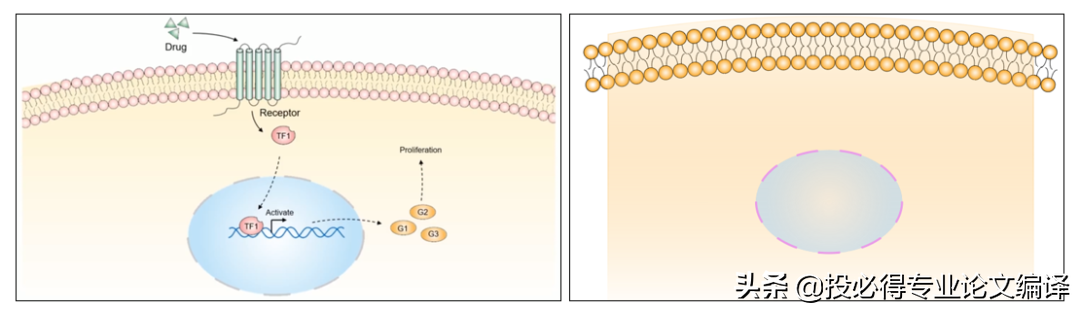

上一期小编完成了模式图中细胞膜、细胞质和细胞核的部分（科研论文作图系列-从PPT到AI（五）），本期将继续完成剩下的部分。

（需要温习回顾前五期的小伙伴，请直接拉到文末“往期回顾”，谢谢大家的支持！）

Drug

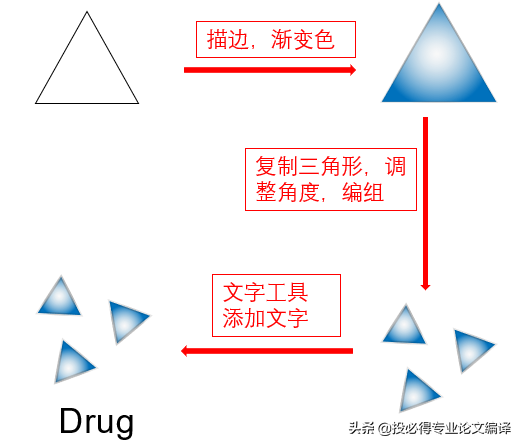

药物分子是3个三角形。多边形工具画出一个三角形，设置描边为蓝色，选择径向渐变，通过颜色调整和改变渐变滑块调整好渐变色。复制出另外两个三角形，调整角度。用文字工具添加Drug文字，并调整字体。最后选中三个三角形和Drug文字，鼠标右键→【编组】。


Receptor

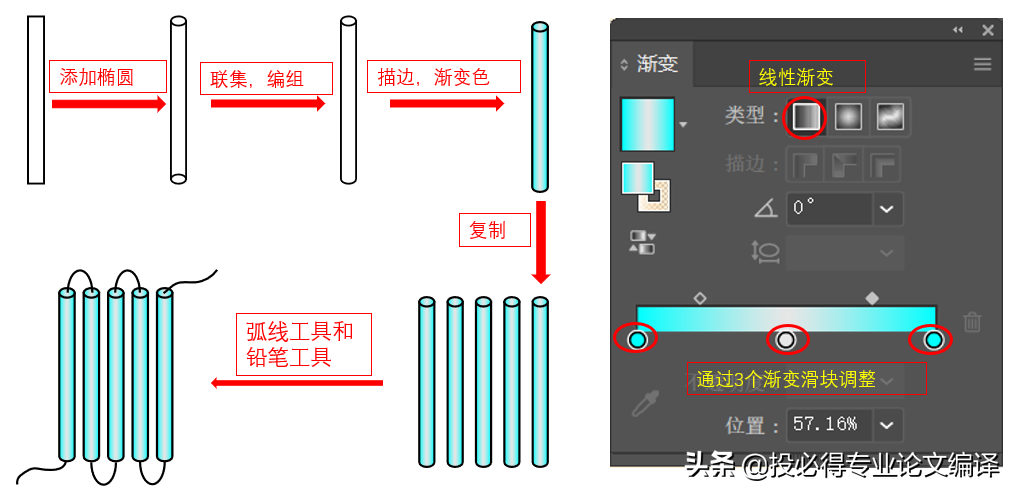

受体分子是几个圆柱体。先画一个矩形，再画出两个同样宽度的椭圆，组合后选中下面的椭圆和矩形，在【路径查找器】中选择【联集】，就能将下面的椭圆和矩形组合到一起（注意上面的椭圆不变）。再将两个椭圆和矩形编组，按住【Alt】键拖动，复制出另外4个受体分子，排列好后进行上色。注意这里的渐变色大约是蓝色-白色-蓝色，所以调整渐变色的时候需要3个滑块。用弧线工具和铅笔工具画出几个分子之间的连接线，再次编组，这样就画好了Receptor，最后将受体分子移动到磷脂双分子层上。

TF

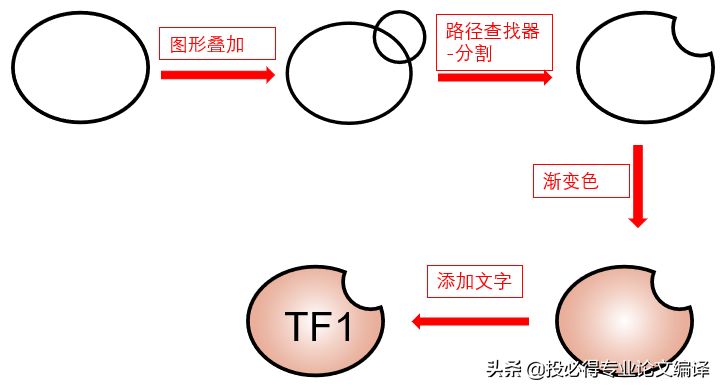

转录因子是一个不规则的椭圆，先画出一个椭圆和一个小的圆形，将二者叠在一起。利用【路径查找器】→【分割】，得到不规则的转录因子图形，再调整渐变色，最后用文字工具添加TF1，设置好字体（这里为Arial）后编组。

DNA分子

DNA分子的画法在第4期也提过（科研论文作图系列-从PPT到AI（四）），先画直线，菜单→【效果】→【扭曲和变换】→【波纹效果】，扩展外观，复制另外一条DNA分子再组合、编组就可以生成双螺旋状的DNA分子。

将DNA分子和转录因子移动到细胞核中相应的位置，由于转录因子是在DNA分子上面的，所以选中转录因子，鼠标右键→【排列】→【前移一层】。

靶分子

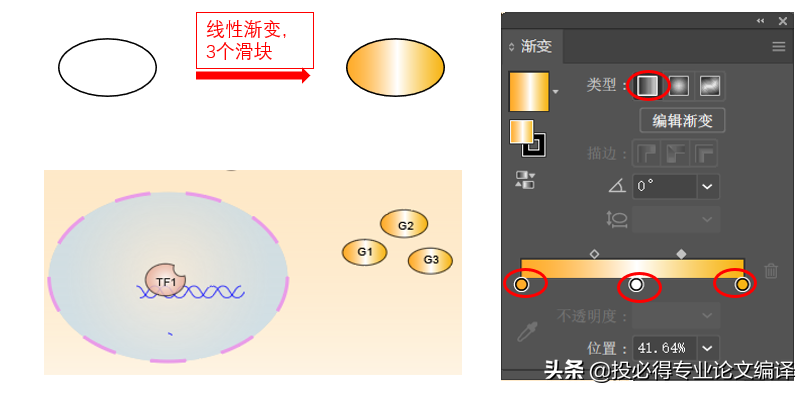

靶分子是三个规则的椭圆。先画出一个椭圆进行上色，注意其渐变色是线性渐变，颜色从左到右变化大致为黄色-白色-黄色，所以这里也通过3个渐变滑块调整颜色。用文字工具写上Proliferation，编组。

箭头

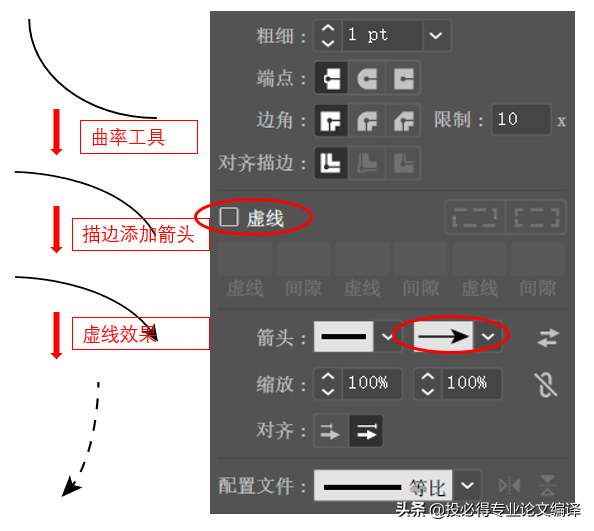

先画出弧线，通过【曲率工具】调整弧度，单击菜单→【窗口】→【描边】，选择右侧箭头，若是虚线箭头则勾选虚线选项，并调整虚线间隙。最后将箭头调整到相应的位置。

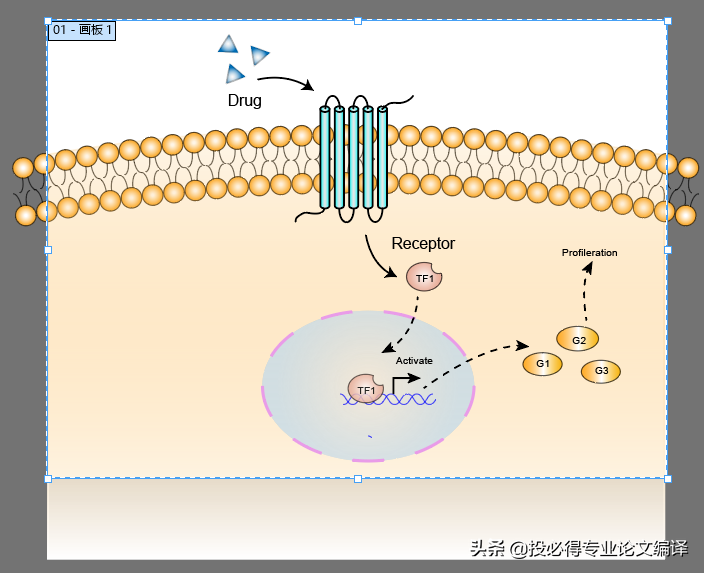

调整画板

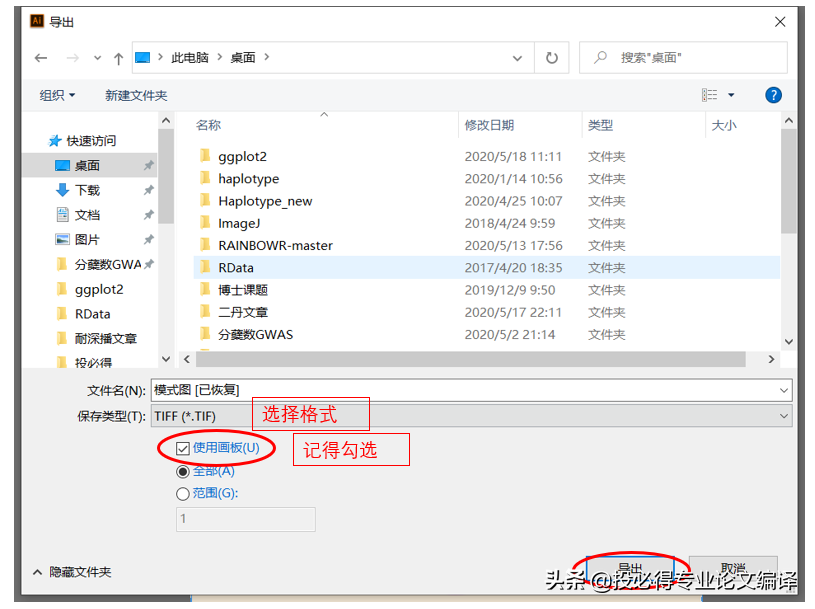

左侧工具栏中单击画板工具，调整画板大小，去掉周边不需要的部分。单击菜单→【文件】→【导出】，这里选择TIFF格式，记得一定要勾选使用画板。

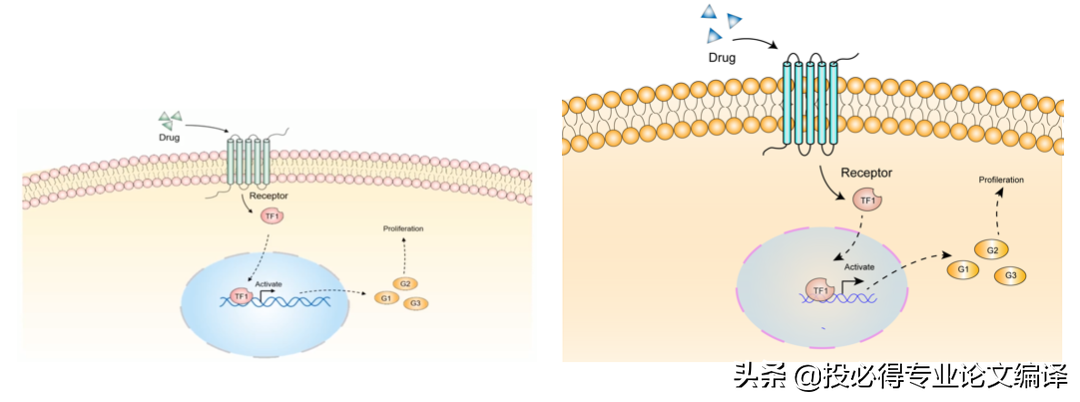

好了，到这里模式图就画好了，对比看一下完成度还是挺高的。相信我，当你完成这幅图你真的会很有成就感！！

结语：AI作图这个系列到这里就结束了，说实话小编自己开始也是零基础，在网上搜了不少教程，跟着一步步操作，最后完成了上面的模式图。总体感觉有两个，第一，AI很强大，第二，学习很快乐…哈哈。最后还是打一波广告吧，关注投必得公众号，你会获得各种学术资源，还能和大家一起学习科研论文写作的小技巧，赶紧扫描下面的二维码行动起来吧。
