一图胜千言，模式图可把具体形象转化成图示形象以方便理解。

如何快速绘制模式图？

Photoshop（PS）还是PowerPoint（PPT）？PPT制作功能强大，通用性强、简单易学。话不多说，今天就给大家分享如何快速的使用PPT绘制高大上的模式图。下图是PPT绘制具有三维效果的细胞模式图：

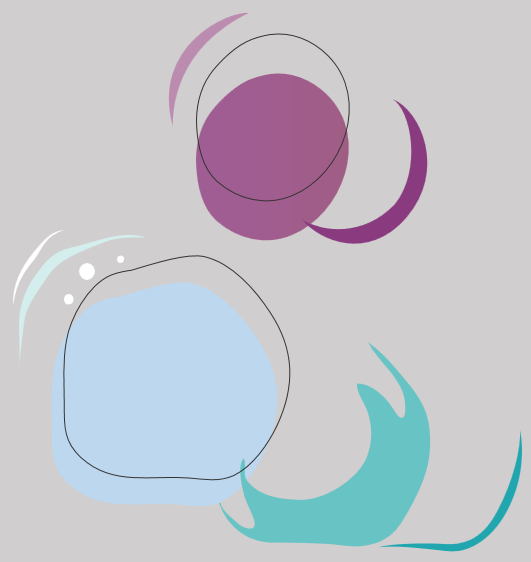

可分解为以下几个部分：

//

绘制步骤

//

1. 先绘制细胞核效果

基本步骤为，插入，选择曲线，绘制椭圆形的细胞核如下图：

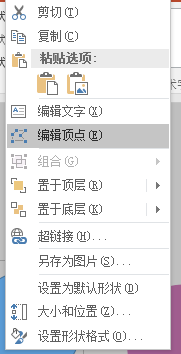

右键，选择编辑顶点，调整形状顶点：

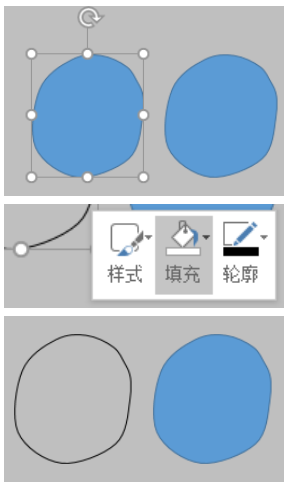

复制粘贴同样的形状，右键填充选择无填充，边框选择黑色：

将边框与细胞核重叠：

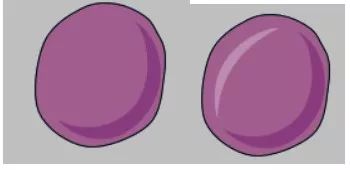

同样的方法绘制细胞核内阴影：

2. 绘制细胞轮廓

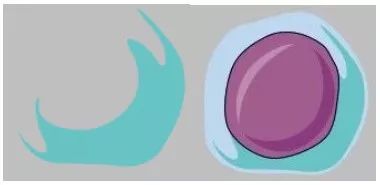

方法与绘制细胞核类似，将细胞轮廓右键选择置于底层：

绘制胞浆阴影，图层位置放于倒数第二层：

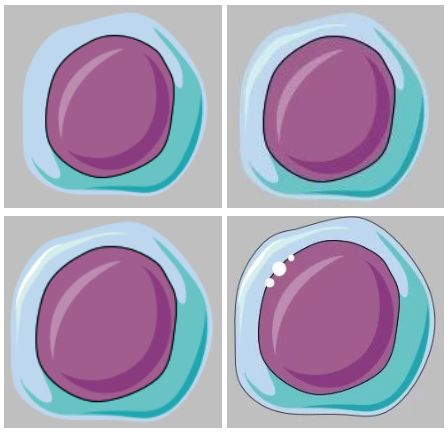

依次加入阴影：

3. 组合所有形状

Ctrl+A选中所有形状，右键组合形状：

组合后会形成一个形状，方便移动：

4. 快速复制多个细胞

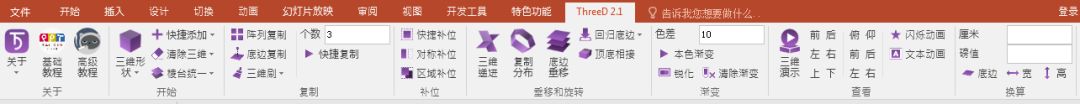

插件界面如下：

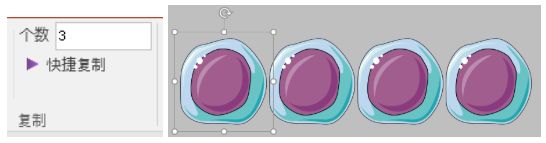

选中前述组合后的三维效果的细胞模式图，ThreeD 2.1快速复制，输入复制个数3（可根据需要填入数值），点击快速复制即可得到三个一模一样的细胞：

//

拓展

//

ThreeD 2.1其他功能介绍：

插入形状插入，选择五角星（以五角星为例）：

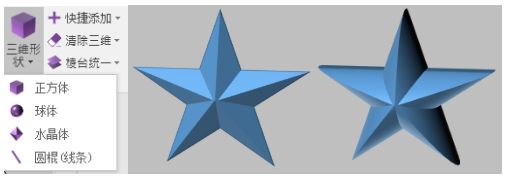

选择五角星，在ThreeD 2.1插件下三维形状效果选择水晶球，五角星也变为立体效果：

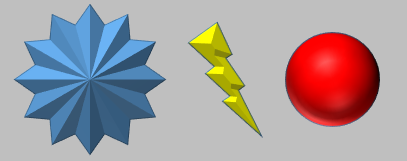

其他形状也可以进行类似操作：

插入基本形状后可以快捷添加其三维效果：

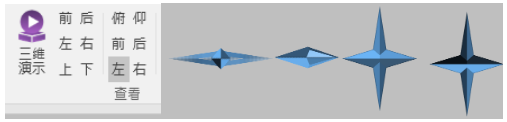

对同一三维图形可以在不同角度视图，下图是同一形状的不同视角效果：

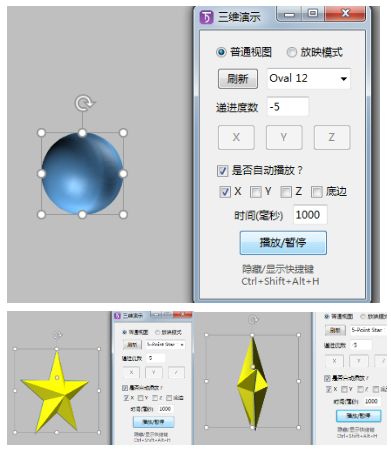

ThreeD 2.1插件还可以动态显示三维立体图形的效果：

ThreeD 2.1插件还有其他功能等待大家去尝试。

//

结语

//

PPT绘制高大上的模式图只要功夫深,铁杵磨成针。只要沉下心来慢慢临摹和调整，借助一些PPT插件就会画出好看的模式图，祝大家早日发文章！
