1. 介绍
1.1 介绍
福哥今天要给大家介绍一个专门绘制流程图的工具库,它就是大名鼎鼎的graphviz,这个graphviz库的强大之处在于,我们完全不需要费时费力地去计算流程图的每个节点应该放在哪里,连线又应该如何走,这些最最最繁琐的事情它帮我们做了,而我们需要做的仅仅是设计节点以及哪些节点之间需要建立连线,仅此而已。
下面就跟着福哥一起学习如何在Windows上面使用graphviz库设计流程图吧~~
2. 安装
2.1 graphviz库

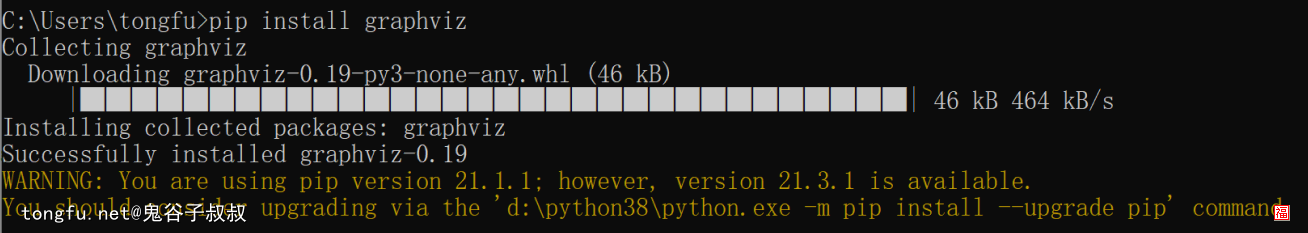

直接通过pip安装即可!
pip install graphviz
2.2 graphviz软件

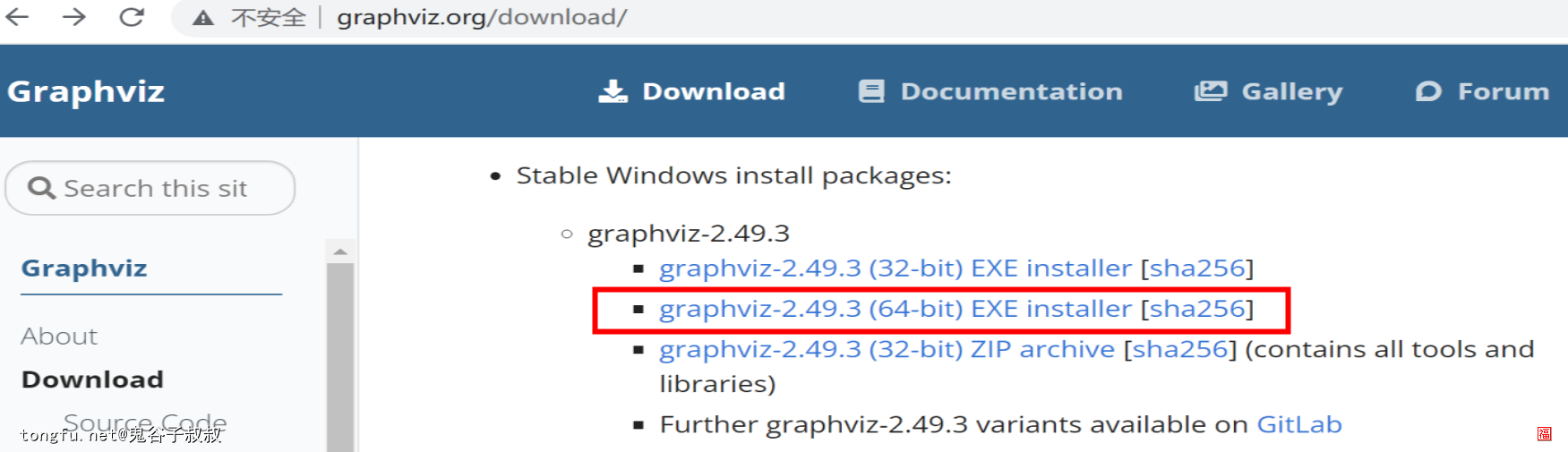

打开graphviz官网的下载页面。
http://www.graphviz.org/download/
福哥选择的是graphviz-2.49.3这个版本,这个网站连https都不支持,唉~

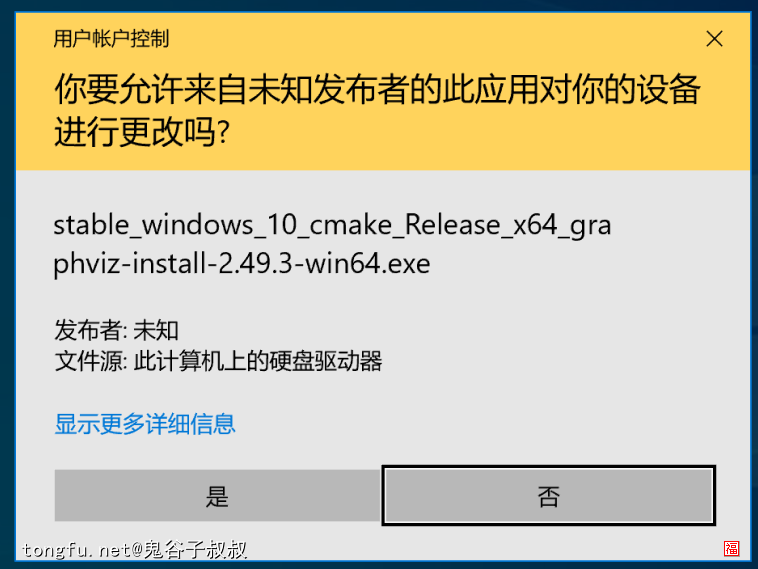

UAC确认!

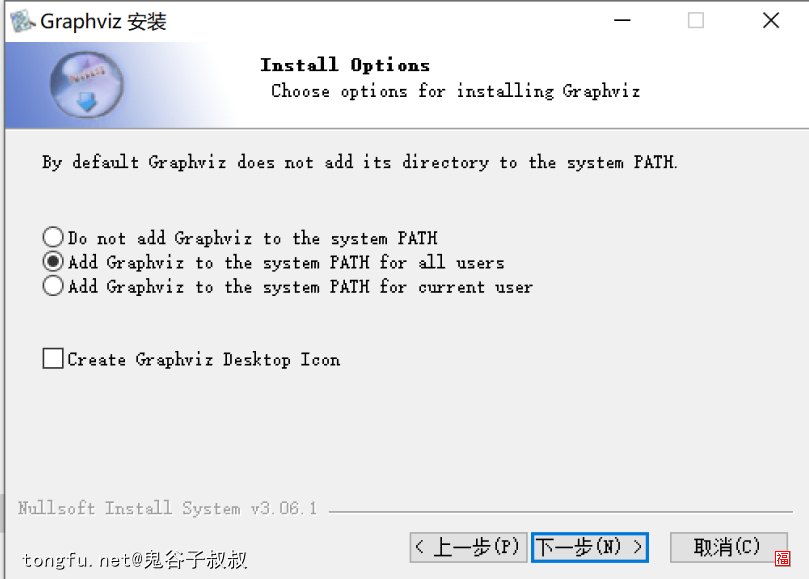

问要不要把graphviz添加到PATH环境变量里面,福哥选择的是加入到系统PATH变量里面。
福哥安装到D盘下面了。

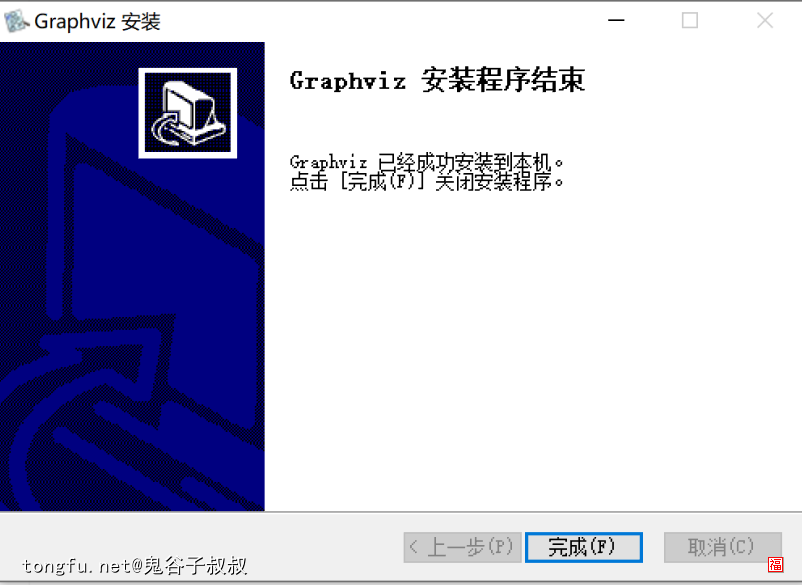

完成了!
3. 体验

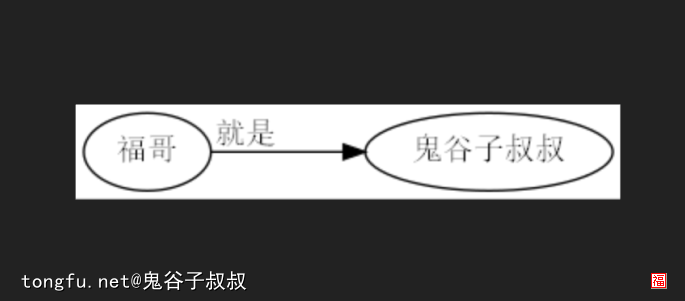

3.1 简单测试
福哥写一个简单的程序来测试一下~~
from graphviz import Digraph
graph = Digraph(
engine="circo",
comment="福哥测试",
format="png"
)
nodeTexts = ["福哥","鬼谷子叔叔"]
nodeFontName = "SimSun"
graph.node(nodeTexts[0], fontname=nodeFontName)
graph.node(nodeTexts[1], fontname=nodeFontName)
graph.edge(nodeTexts[0], nodeTexts[1], "就是", fontname=nodeFontName)
graph.view()

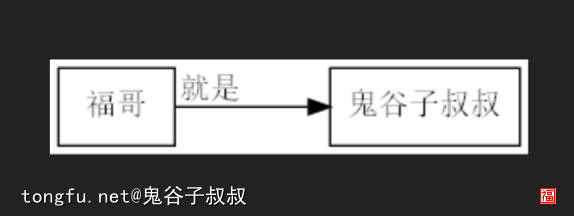

3.2 方形节点
这个圆形的节点不好看?我们给它改成方形的。
from graphviz import Digraph
graph = Digraph(
engine="circo",
comment="福哥测试",
format="png"
)
nodeTexts = ["福哥","鬼谷子叔叔"]
nodeFontName = "SimSun"
graph.node(nodeTexts[0], shape="box", fontname=nodeFontName)
graph.node(nodeTexts[1], shape="box", fontname=nodeFontName)
graph.edge(nodeTexts[0], nodeTexts[1], "就是", fontname=nodeFontName)
graph.view()

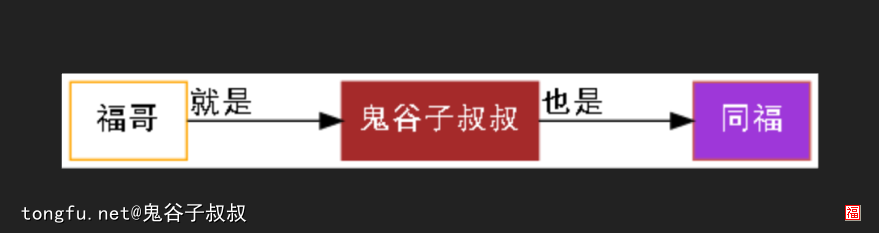

3.3 边框颜色、背景银色、字体颜色
黑白太素了?福哥给它们加上颜色,就好看了!
from graphviz import Digraph
graph = Digraph(
engine="circo",
comment="福哥测试",
format="png"
)
nodeTexts = ["福哥","鬼谷子叔叔", "同福"]
nodeFontName = "SimHei"
graph.node(nodeTexts[0], shape="box", color="orange", fontcolor="black", fontname=nodeFontName)
graph.node(nodeTexts[1], shape="box", color="brown", fontcolor="white",, fillcolor="brown", fontname=nodeFontName)
graph.node(nodeTexts[2], shape="box", color="#C95858", fontcolor="white",, fillcolor="#9E37D9", fontname=nodeFontName)
graph.edge(nodeTexts[0], nodeTexts[1], "就是", fontname=nodeFontName)
graph.edge(nodeTexts[1], nodeTexts[2], "也是", fontname=nodeFontName)
graph.view()
4. 总结
今天福哥带着童鞋们学习了在Windows上面搭建graphviz运行环境的方法,还学习了graphviz库的基本使用技巧,有了这些经验我们就完全可以通过编写Python程序来制作漂亮的流程图了。
下一课我们会学习如何在Linux系统上面搭建graphviz运行环境,敬请期待~~
