轻松办公系列进阶课堂-OfficePPT演示文稿创建

（四十九）

处理图形和图表

（41）

一、有关 SmartArt 图形的说明

4、关系

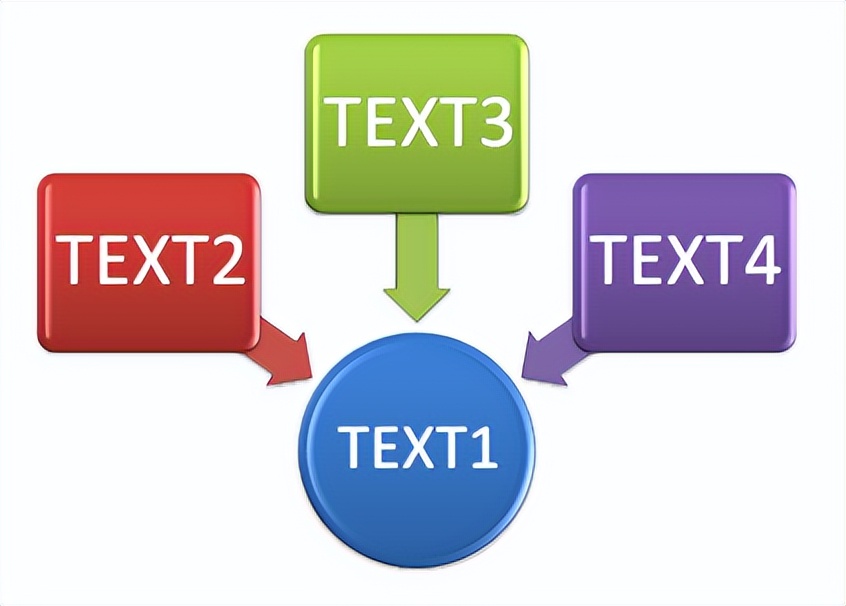

（9）布局名称：汇聚射线

说明： 此布局主要用来显示循环中概念或部分与中心思想之间的关系。布局中的第一个 1 级文字对应于中心圆形，2 级文字行对应于周围的矩形形状。

此布局中不显示未使用的文字，但在切换布局时它们仍可用。

图例：

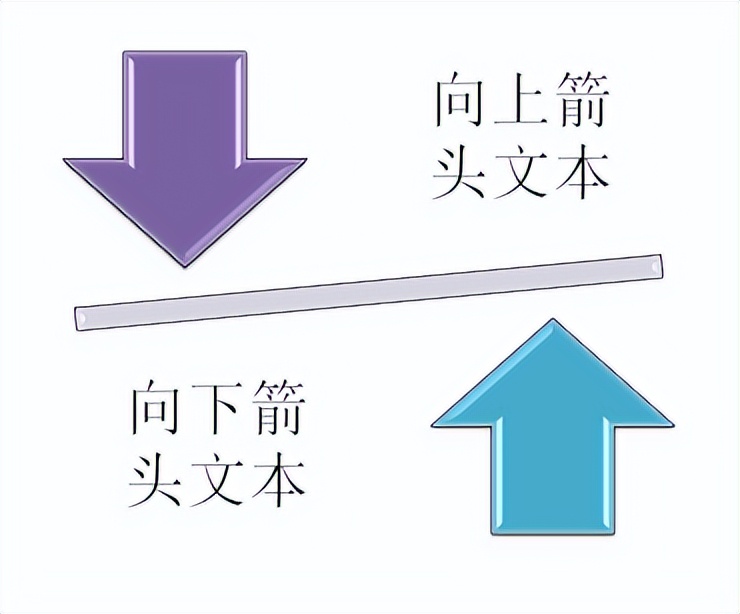

（10）布局名称：平衡箭头

说明： 此布局主要用来显示两个对立的观点或概念。前两个 1 级文字中的每一个都对应于一个箭头，并且也适合用于 2 级文字。

此布局中不显示未使用的文字，但在切换布局时它们仍可用。

图例：

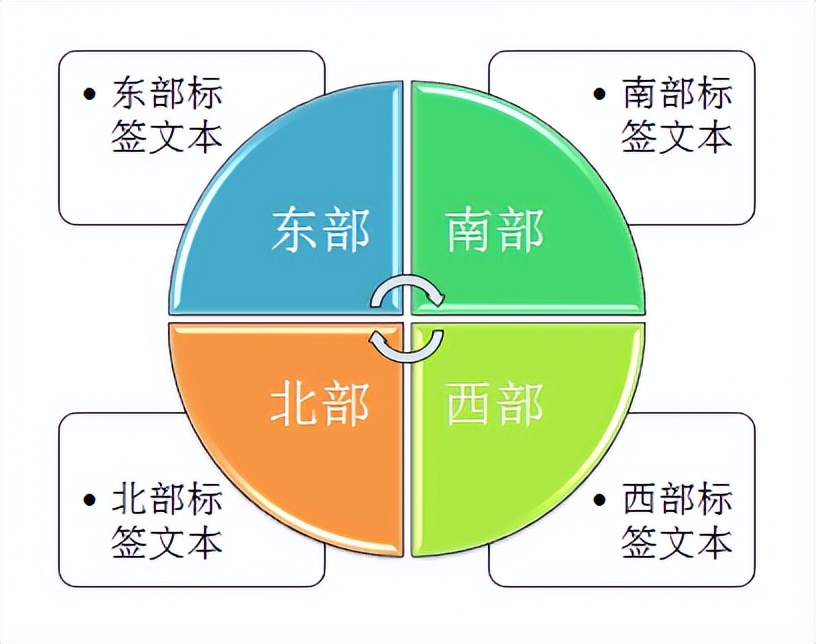

（11）布局名称：循环矩阵

说明：此布局主要用来显示循环性进展中与中心思想之间的关系。布局中的前四个1 级文字中的每一个都对应于一个楔形或饼形，2 级文字显示在楔形或饼形旁边的矩形形状中。

此布局中不显示未使用的文字，但在切换布局时它们仍可用。

图例：

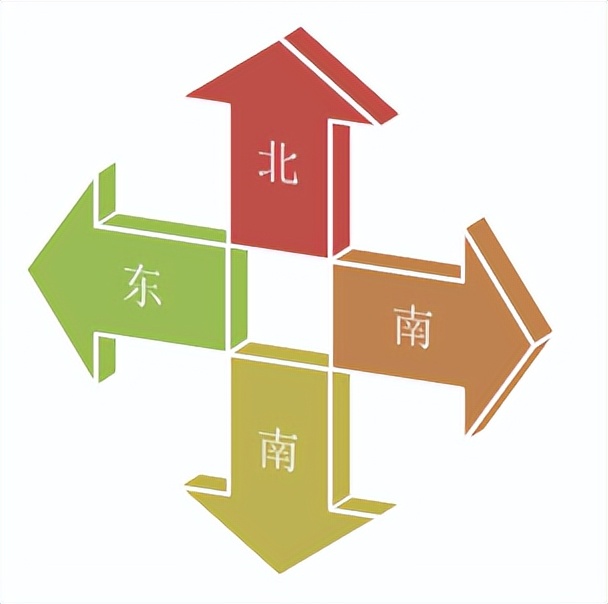

（12）布局名称： 发散箭头

说明： 此布局主要用来显示从中心源向外发展的观点或概念。仅适合包含有 1 级文字的场景。

图例：

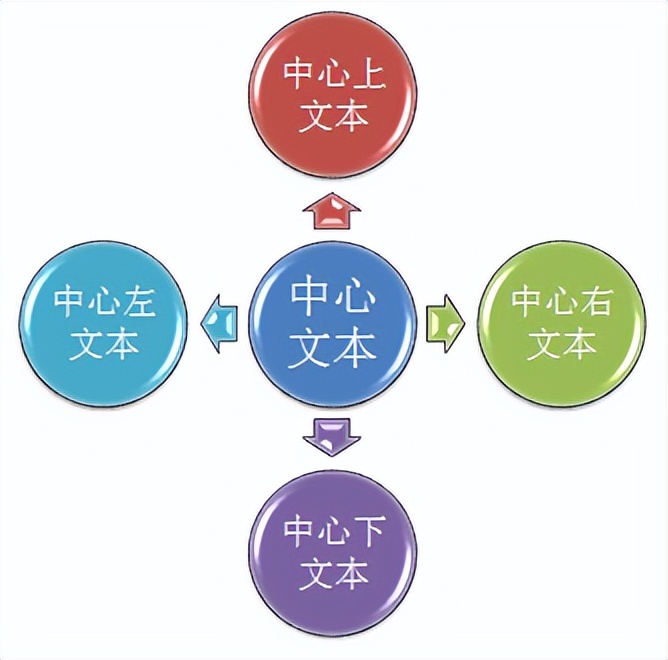

（13）布局名称： 发散射线

说明： 此布局主要用来显示循环中与中心思想之间的关系。布局中的第一个 1 级文字对应于中心圆形。布局主要强调的是周围的圆形而不是中心思想。布局不显示未使用的文字，但在切换布局时它们仍可用。

图例：
