Excel2016的图表新增了矩形树图，这个功能以前只能通过Echarts等专业图表工具来制作，过程比较繁琐。

矩形树图（TreeMap）

是用于展现有群组、层次关系的比例数据的一种分析工具，它通过矩形的面积、排列和颜色来显示复杂的数据关系，并具有群组、层级关系展现功能，能够直观体现同级之间的比较。

树状图由马里兰大学教授Ben Shneiderman于上个世纪90年代提出，起初是为了找到一种有效了解磁盘空间使用情况的方法。

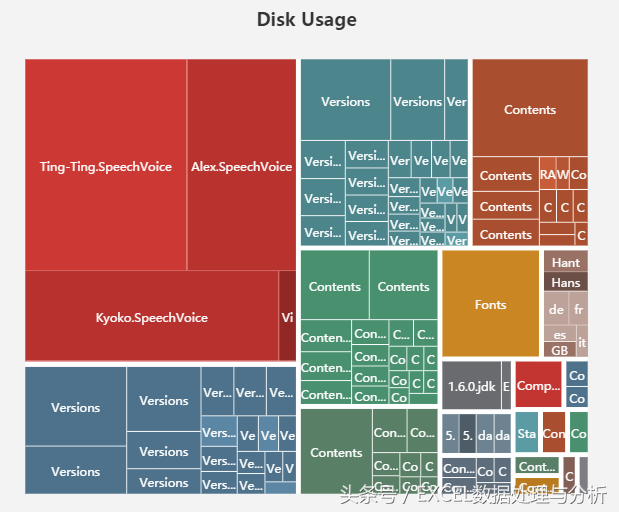

这个是Echarts中官方示例。

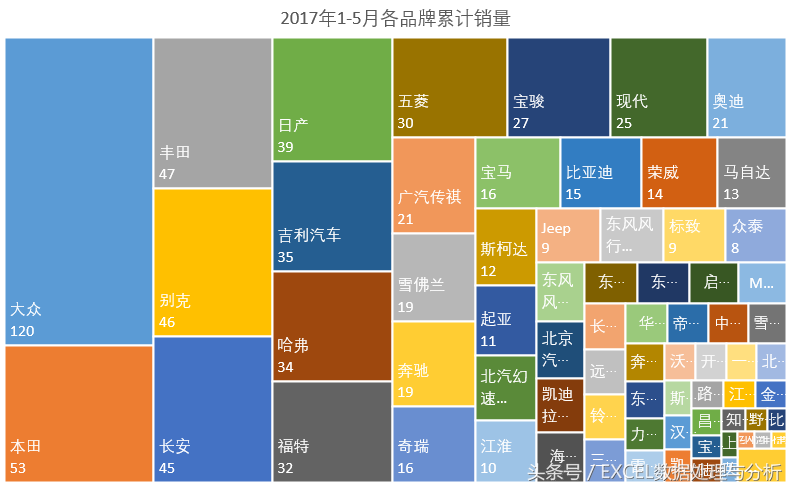

我们拿到5月份的全国销量数据，这个矩形树图（TreeMap）是直观展现各品牌占有率及销量的最佳工具，刚好Excel2016就提供了这样的工具。

第一步：数据准备

为了保证数据展现准确无误，需要预先清洗数据，网上下载来的数据，要通过透视表来观察，是否存在明显的错误。

比如：北汽/北京汽车可以统一为北京汽车；

再比如：明显的错误，江淮/江谁。

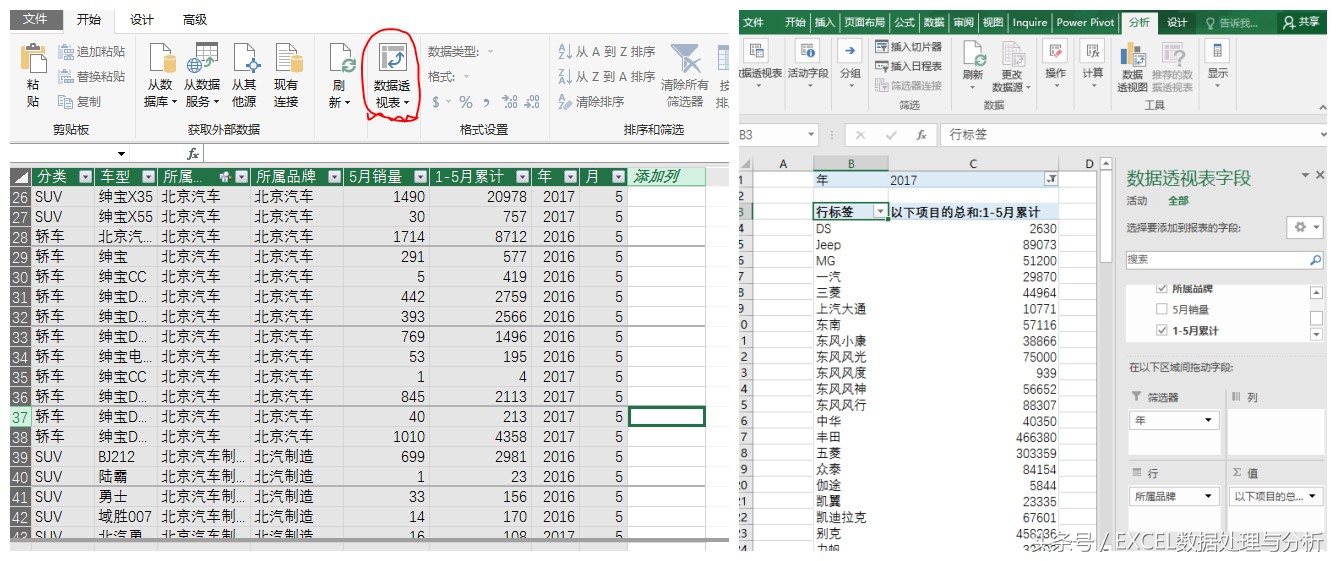

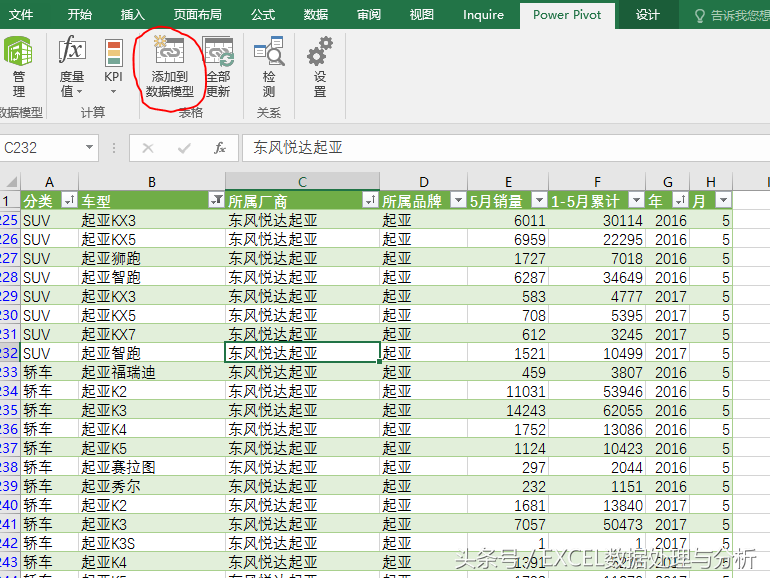

第二步：导入数据到power pivot

第三步：建立数据透视表

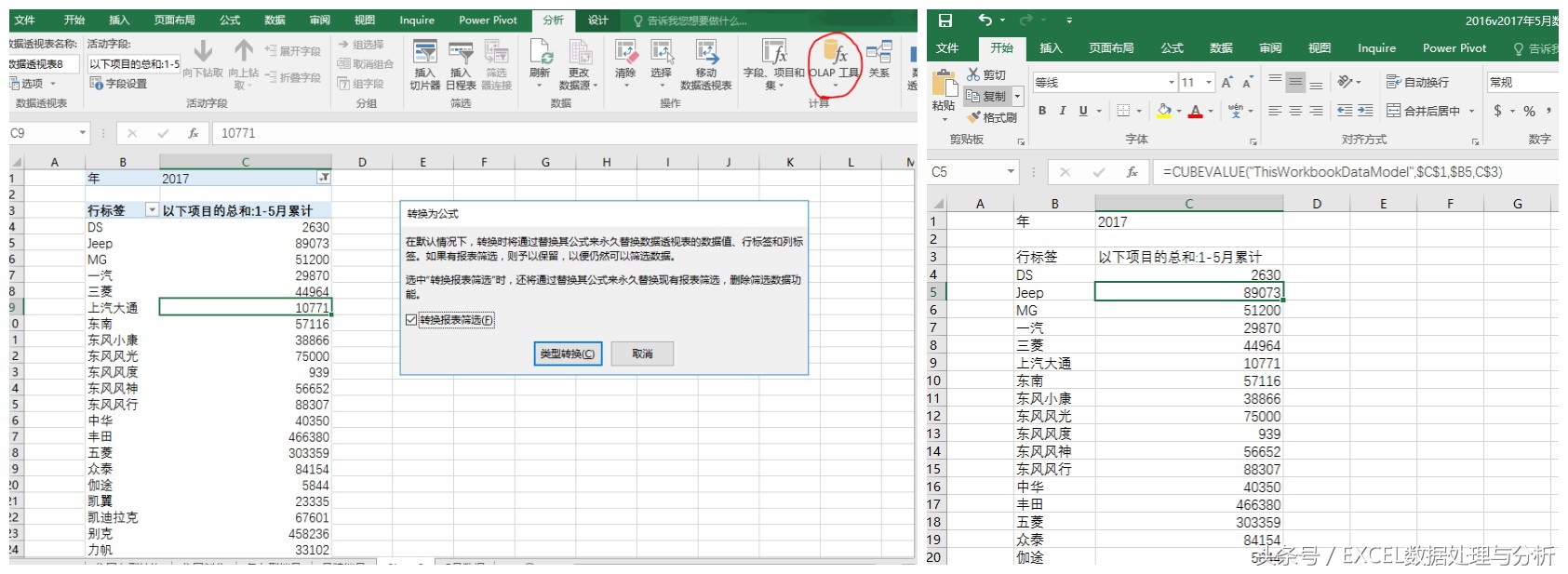

第四步：OLAP工具将透视表转换成公式

因为矩形树图不支持透视表，或者说透视图里没有矩形树图。

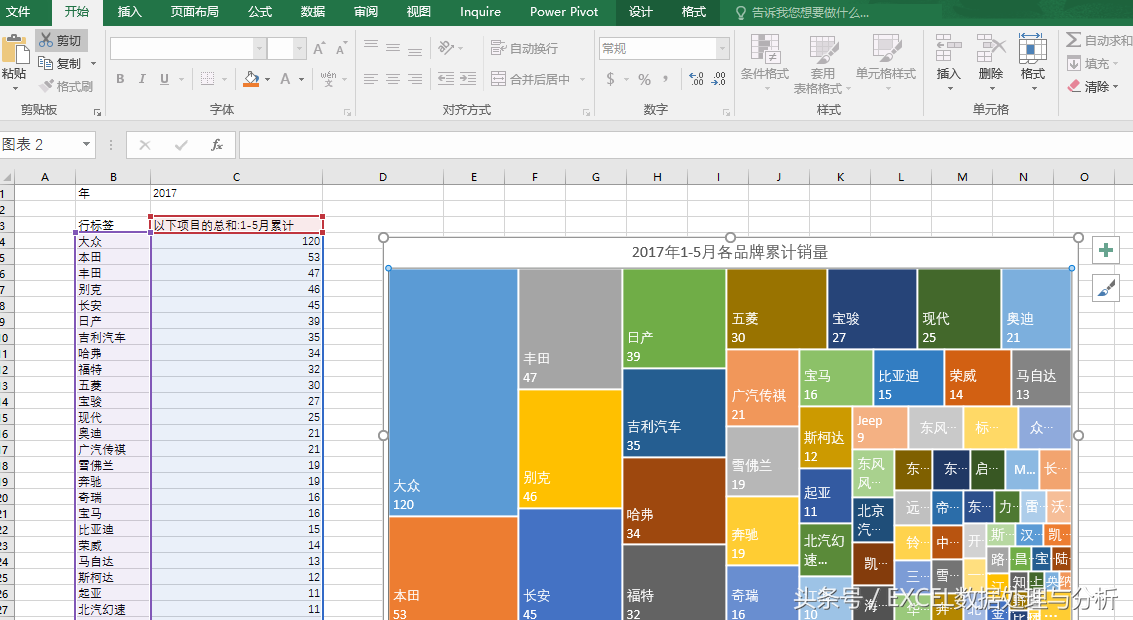

第五步：选择数据制作矩形树图

在插入的标签下，插入树图就可以了。

至于怎么美化，设置标签是仁者见仁智者见智的事情，自己觉着好就行了。

再来一张Power BI中制作的树图：

这个制作过程更简单，只需要像做透视表一样，选择字段就可以自动生成图表。

主要是BI的图表自带动态交互，很酷。

最后说点数据点评的话，截止5月销量超过10万的有25个品牌，其中南北大众绝对的霸主地位，120万，超过第二名已被还拐弯；排名靠前的25个品牌有7个品牌是归属上汽集团的，截止5月上汽集团销售228万俩，体量已经接近一汽和二汽的总和。
