今天小编教大家利用Excel来制作一个形状类似于【仪表盘】的图表。首先看一下效果展示图：

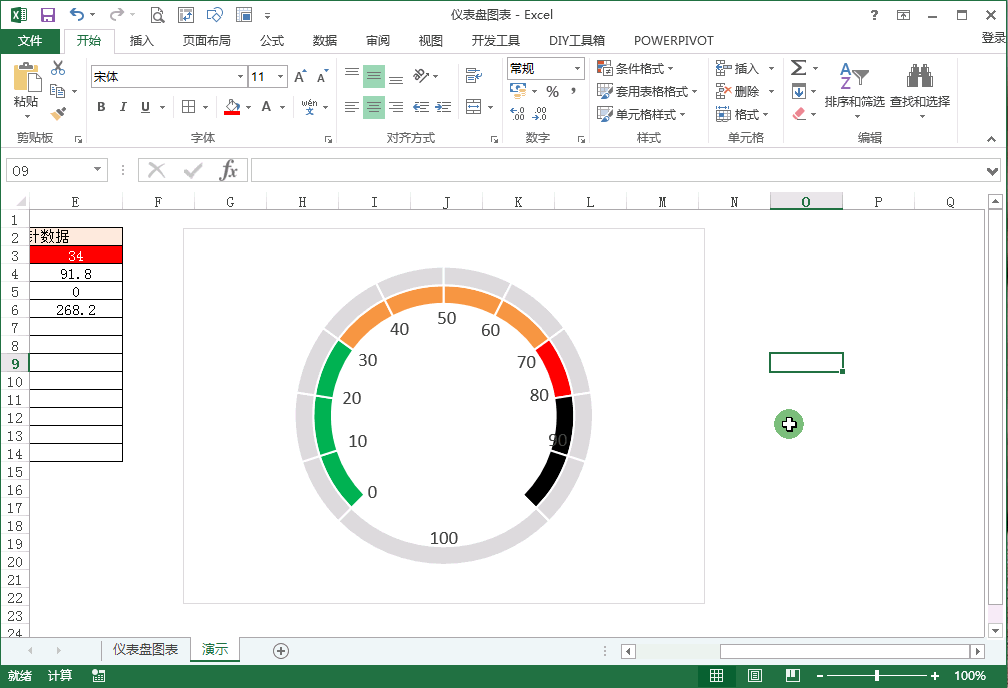

仪表盘图表

图表分析：这个图表由两个环形图和一个饼图构成的组合图。指针部分由环形图制作，外层由环形图制作。

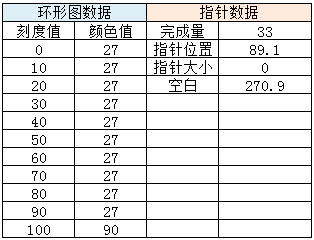

图表数据

图表数据

数据分析：10个颜色值 + 1个空白（90°）=360°，所以颜色值就是27°。

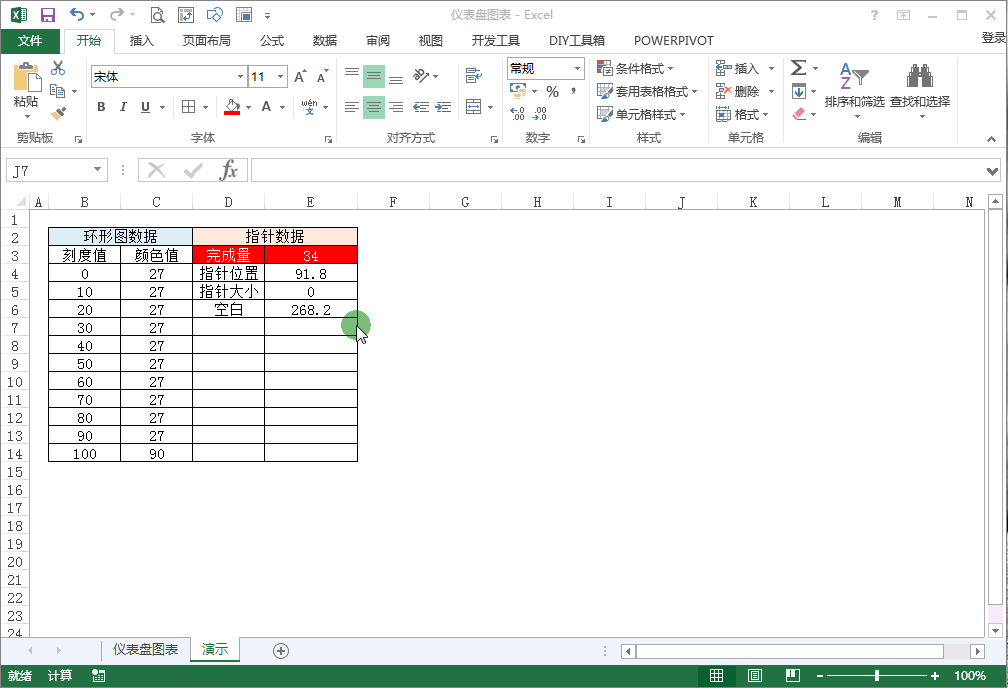

制作外围环形图

【关键步骤】选择数据插入2个环形图，设置第一扇角度为225°，并将外围环形图修改为灰色，添加内环数据标签。

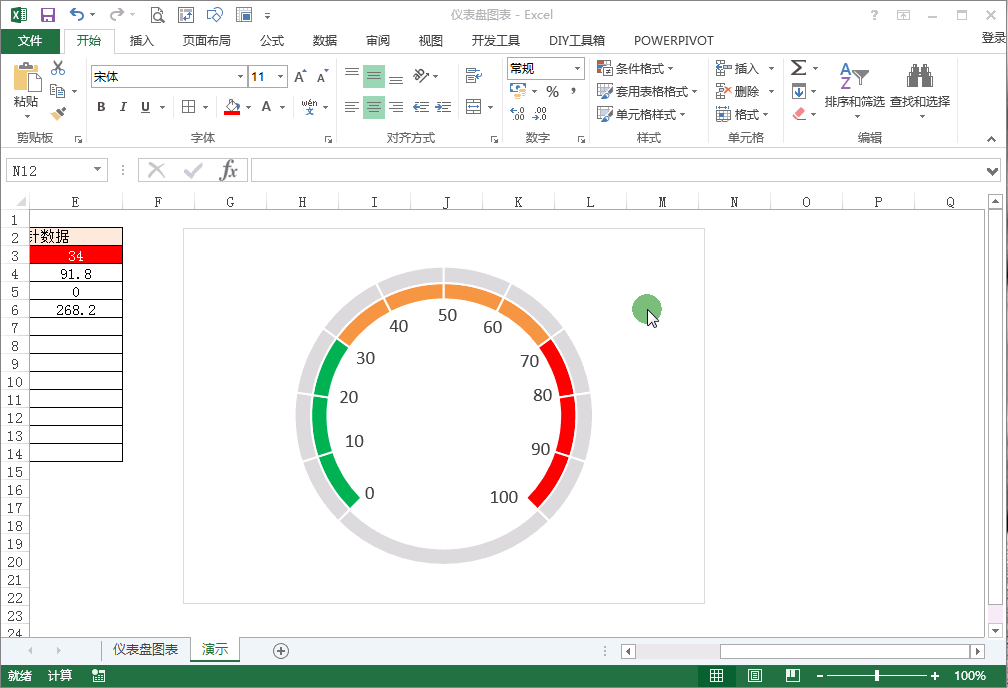

调整环形图颜色及标签

制作指针

【关键步骤】

  • 选择指针时如果不好选择可以先将指针调整大一点方便选择

  • 饼图分离70%后调整位置时要逐个调整扇形区域

获得源文件方法：

  1. 转发文章到头条

  2. 点击小编头像，私信发送【仪表盘图表】几个字自动获得链接！

本节完，谢谢观看！
