在工程施工或编制方案中，有时候需要编制工程施工计划，一般常用横道图表示。可能用大家用的比较多是一些专业软件，其实可用Excel（wps）生成一些简单的横道图，下面用个例子介绍如何用Excel（wps）绘制横道图。用的软件为wps。
1、按下图中格式填写项目，开始时间（注意用日期格式），天数，结束时间。

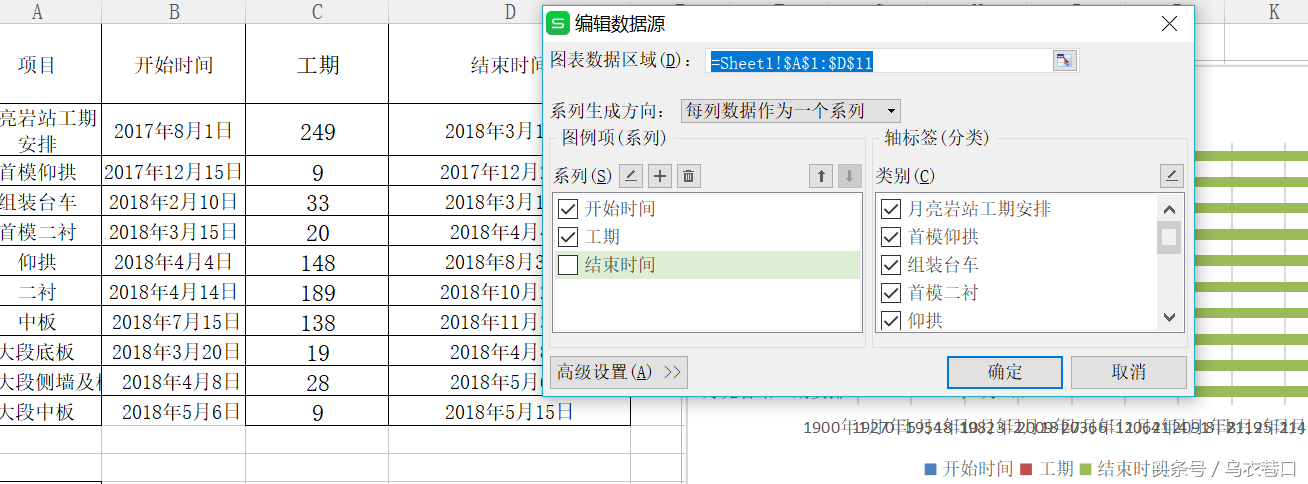

2、在工具栏插入堆积条形图，选择表中4列全部数据，在编制数据中将“结束天数”系列勾选去掉。

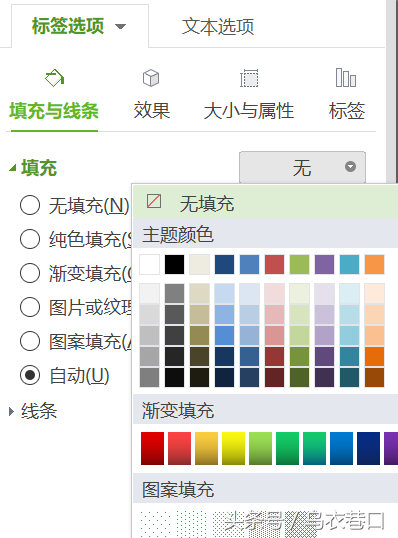

3、右击表中蓝色填充区域，选择“设置数据标签格式”，将填充设置为无。

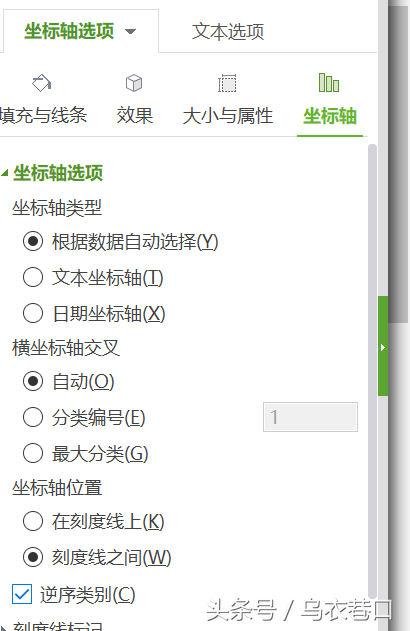

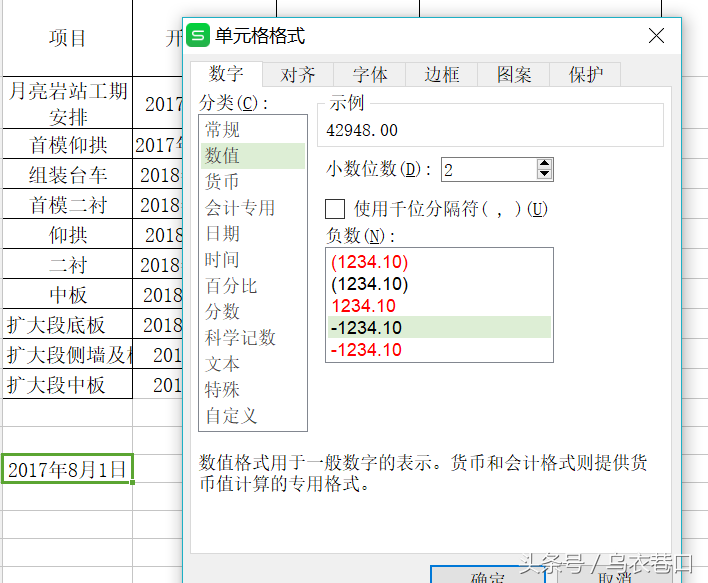

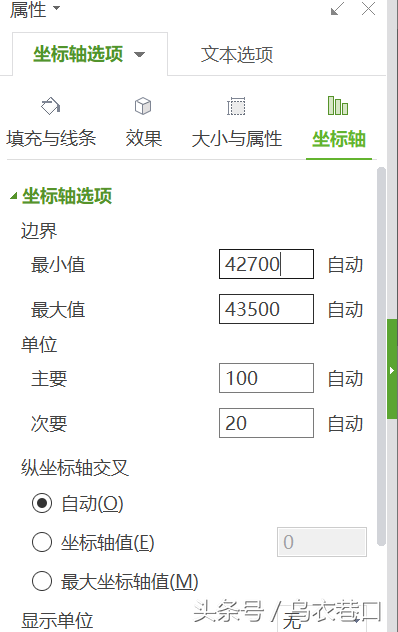

4、如果“Y”向坐标轴（也就是项目）工序为反的，点击对应区域，在出来的对话框中选择为“逆序类别”5、可以看到X向顶部开始时间不对，点击表中时间区域选择 “坐标轴” 将开始时间复制到空白区域，设置为数据格式，复制所得的值（数字），粘贴。调整表大小。

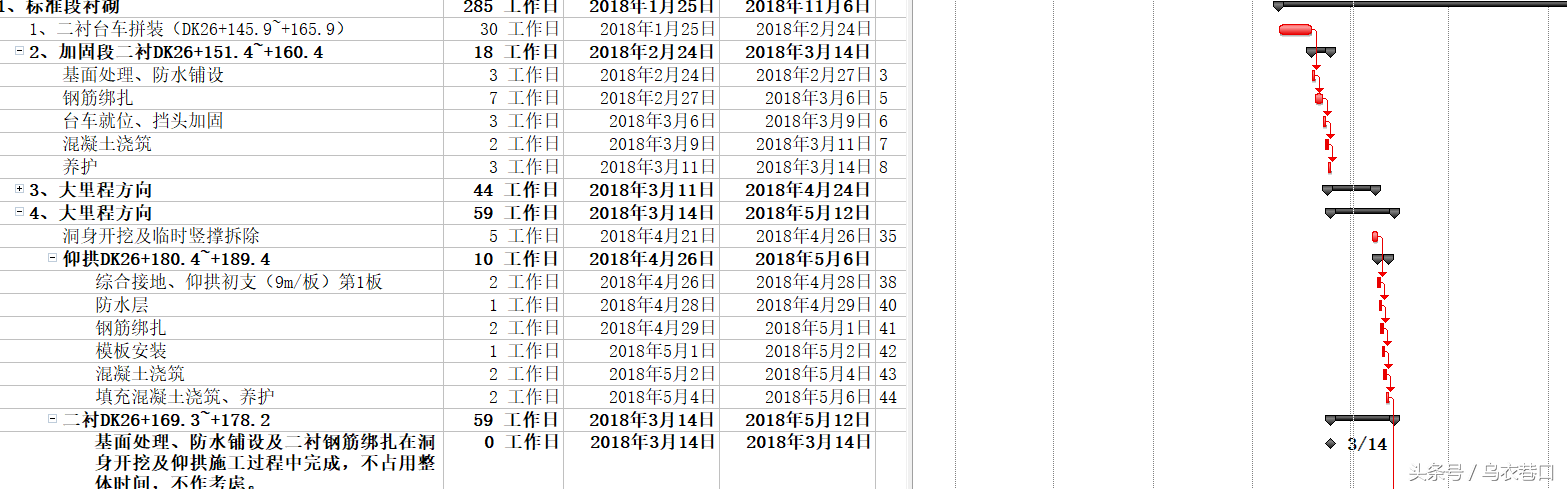

当然通过上面得到一些简单的横道图，如果是比较复杂的，建议用“Project”，如需要可私信我“进度”。
