直方图是QC管理的七大工具之一，是按数据频段为分类轴，数据频数为数据点的一种柱形图，它的特点是每个分类依次相邻，没有间隙。直方图用来表现数据的总体分布形状、分布的中心位置和离散程度。

直方图制作步骤：

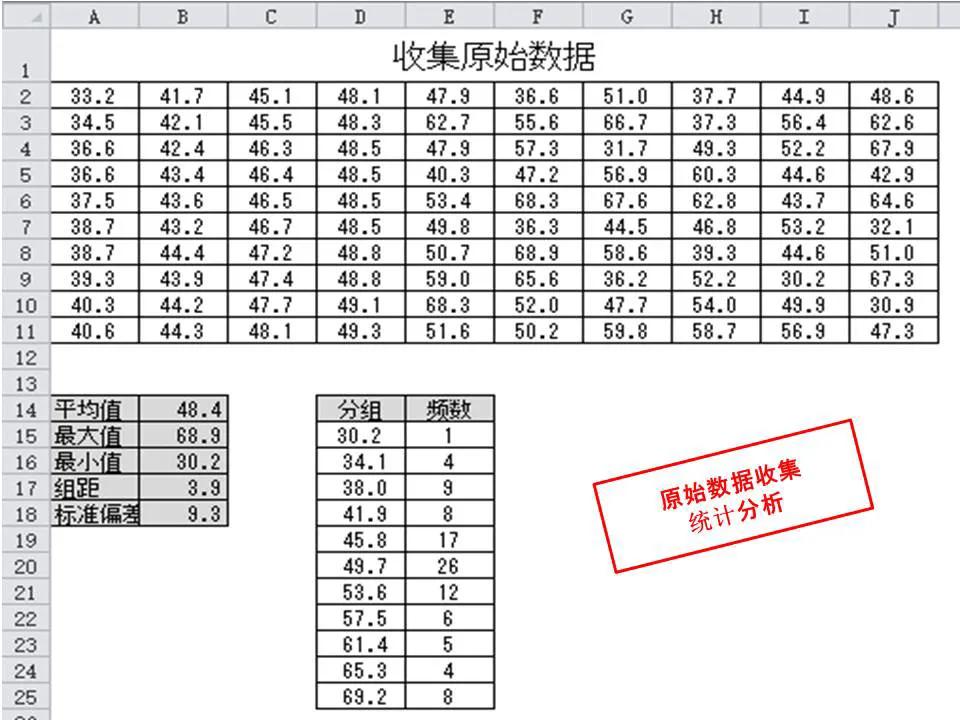

步骤1、收集100个测量数据，用函数在A14:B18单元格中计算以下统计数据

平均值计算公式： “=AVERAGE($A$2:$J$11)”

最大值计算公式： “=MAX($A$2:$J$11)”

最小值计算公式： “=MIN($A$2:$J$11)”

组距计算公式 ： “=ROUNDUP((B15-B16)/10,1)”

标准偏差计算公式：“=STDEVP($A$2:$J$11)”

步骤2、在D14:E25单元格区域设置分组和计算频数：

在D15单元格设置公式“=B16”,等于最小值；

在D16单元格设置公式“=D15+$B$17”，并将公式填充到D25单元格；

选取E15:E25单元格，输入公式“=FREQUENCY(A2:J11,D15:D25)”,按组合键，设置成数组公式，计算不同分组区间的频数。

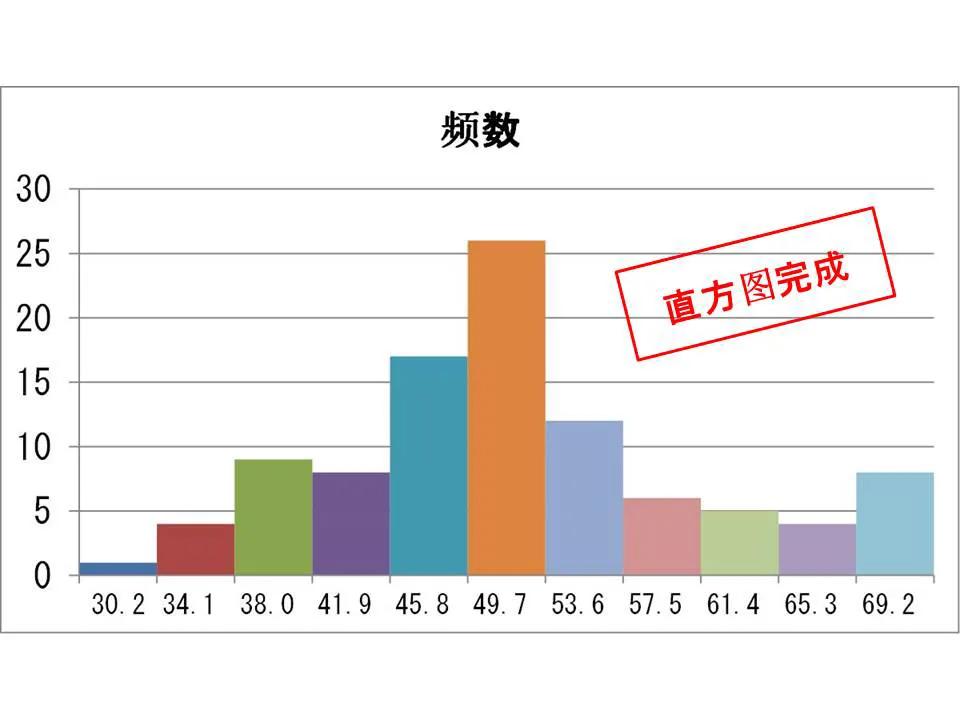

步骤3、以E15:E25为数据系列的值，以D15:D25为分类轴标志，利用图表向导制作柱形图。双击柱体打开“数据系列格式”对话框，在“选项”选项卡中设置“分类间距”为0，并选中“依安所点分色”选项；

步骤4、选取A14:A18单元格，按住单击“编辑”菜单中的“复制图片”命令，打开复制图片对话框，直接单击“确定”按钮关闭对话框。再选取图表区，单击“粘贴”命令，将复制的图片粘贴于图表右上角，完成直方图的制作。


大家觉得简单实用吗？
