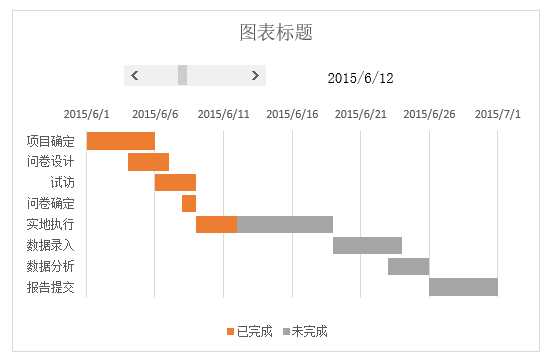

甘特图画法：先上图

一，原始数据（B2:D10）

二，做法（以下操作适用于Excel 2013 for win 版本）

  • 先分析一下这个计划：从2015年6月1日到2015年7月1日，总共31天。

  • 任意找一个单元格，输入0~30之间的任意数字（共31天），如在D13单元格输入11，然后在C13单元格输入公式：=D13+C3，在这种情况下，显示的是2015年6月12日。

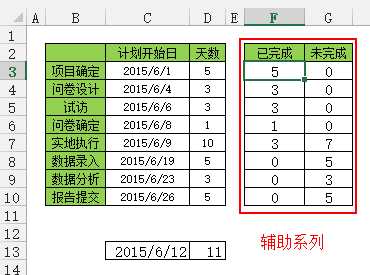

    • 在F、G两列中插入辅助系列：已完成和未完成，

    • 已完成系列的公式：以F3单元格为例：=IF(C3>=$C$13,0,IF(C3+D3>=$C$13,$C$13-C3,D3))

    • 未完成系列的公式，以G3单元格为例：=D3-F3

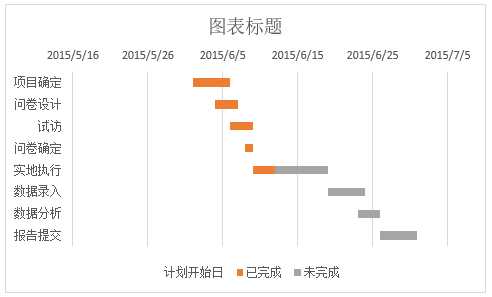

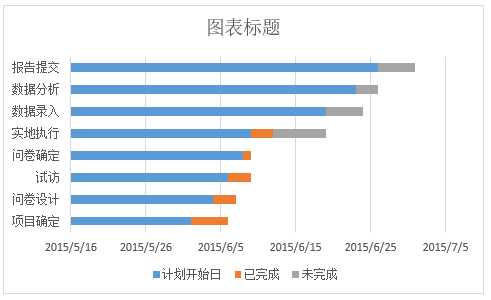

    • 选中B、C、F、G列相应数据，插入堆积条形图

    • 隐藏“计划开始日”系列的数据，这一系列数据在这里起到占位（参见：Excel 有哪些可能需要熟练掌握而很多人不会的技能？ - 吴下锕蒙的回答）的作用。

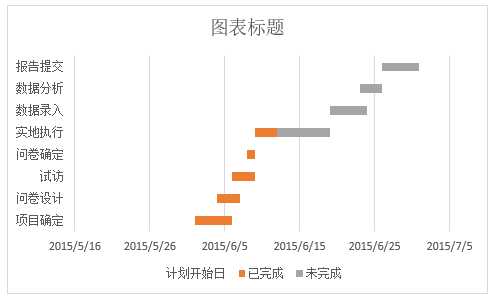

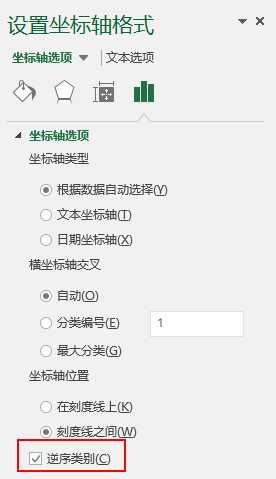

    • 选择纵坐标轴，设置格式为逆序类别。

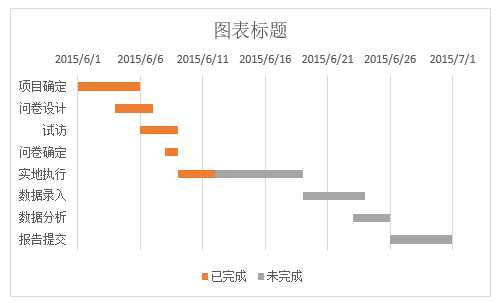

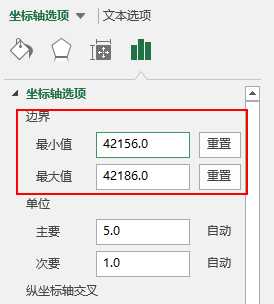

    • 设置横坐标轴范围为2015年6月1日到2015年7月1日，即42156到42186，并删除“计划开始日”系列的图例

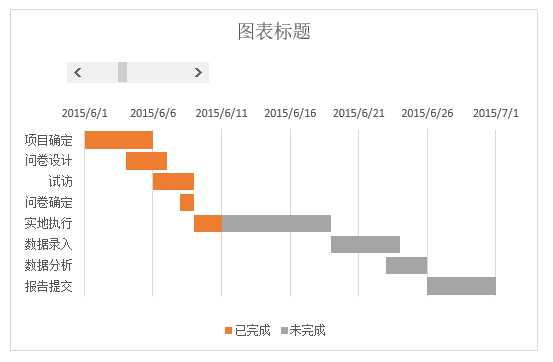

    • 以下介绍动态甘特图

    • 在上面的基础上，只要改变D13单元格中的数字，则整幅图也会发生相应的变化。

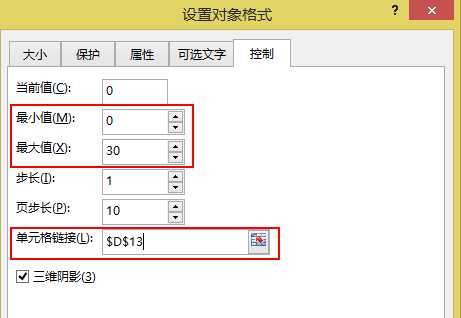

    • 插入滚动条，设置控件格式

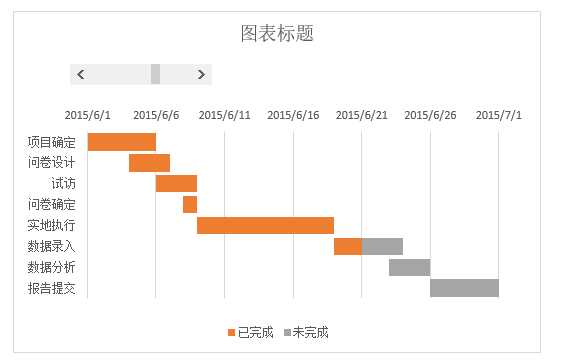

    • 这时候就可以通过拖动滚动条来改变甘特图，实现每天的变化。

    • 为了方便在图中看出日期，再插入一个文本框，设置文本框等于C13。
